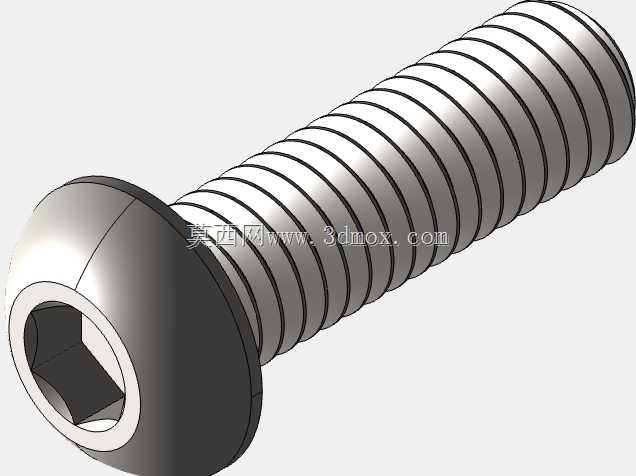

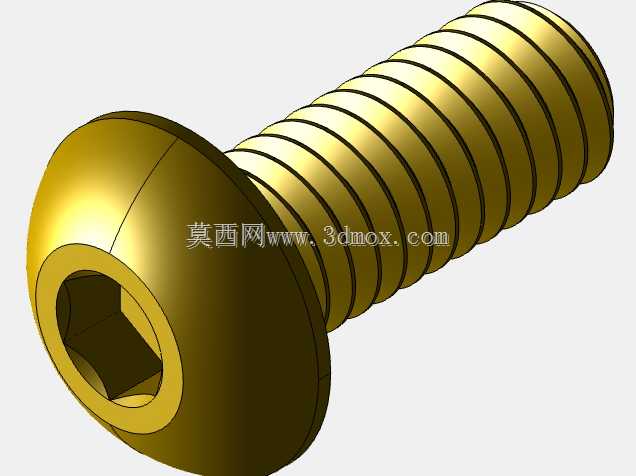

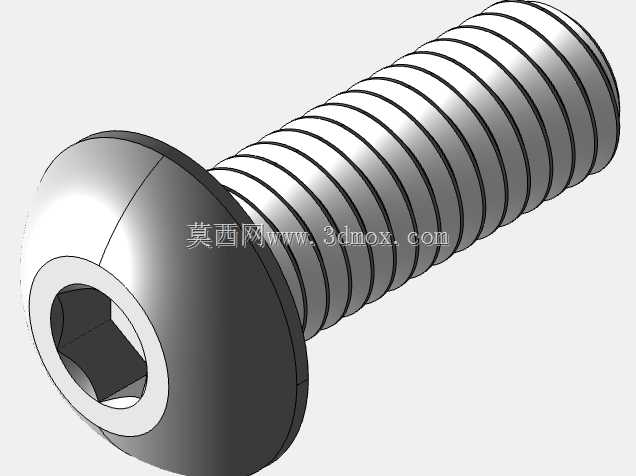

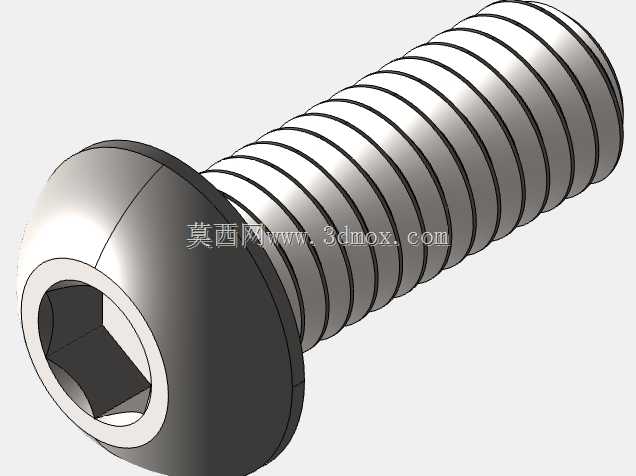

内六角盘头紧固螺丝三维结构设计

　　盘头内六角螺丝是机械装配领域应用覆盖极广的一类紧固连接件，从消费电子外壳组装、小型机电设备内部构件固定，到工业自动化模组的工位件锁紧、工装夹具的定位块装夹，都能见到这类零件的身影。不同于沉头螺丝需要预先加工适配的锥面沉孔，盘头结构的螺丝可以直接在平面安装面上完成锁紧，头部的盘状结构能提供更大的承压接触面积，在铝合金薄板、工程塑料件这类低强度基材上装配时，能有效分散锁紧压力，避免压溃安装面基材，也不会出现沉头螺丝常遇到的头部下沉刮擦装配工件表面的问题。

　　从结构设计逻辑来看，这款螺丝的内六角驱动槽设置在盘头端面中心，相比十字槽、一字槽的驱动结构，内六角槽可以承受更大的锁紧扭矩，在电动螺丝刀、扭力扳手装配时不容易出现滑牙、槽口崩损的问题，适合需要定扭矩锁紧的装配场景，也能满足设备后期维护反复拆装的使用需求。螺纹部分采用标准公制三角螺纹设计，牙型角60度，牙距匹配对应公称直径的粗牙标准，螺纹收尾处做了合理的退刀结构，既保证螺纹加工的工艺可行性，也避免螺纹末端的锐边在装配时刮伤安装孔内壁。头部和螺杆衔接的位置做了微小的圆弧过渡，能有效降低锁紧状态下的应力集中系数，避免在承受交变载荷、振动载荷时从头部根部发生断裂失效。

　　在安装边界的尺寸设计上，盘头的外径比同规格沉头螺丝的头部外径略小，头部高度控制在合理范围，装配完成后头部突出安装面的高度较低，不会占用过多的设备内部空间，适合安装空间紧凑、对装配后突出尺寸有严格限制的场景。螺杆部分的长度公差按照通用紧固件的精度等级控制，能适配不同厚度的叠层工件锁紧需求，螺纹大径、中径的公差匹配标准内螺纹的公差带，保证和配套螺母、预制螺纹孔的旋合顺畅度，既不会出现间隙过大导致锁紧后松动的问题，也不会因为过盈量太大导致装配时螺纹咬死。

　　实际选型应用中，这类盘头内六角螺丝常被用在不需要沉头埋入的装配位置，比如设备钣金护板的拼接、电气元件在安装导轨上的固定、气动元件的阀组组装等场景。设计建模时，需要重点关注几个关键结构的细节：内六角槽的深度要满足驱动强度要求，不能过浅导致扳手插入深度不足打滑，也不能过深导致头部壁厚不足影响结构强度；盘头下端的承压面要保证和螺杆轴线的垂直度，否则锁紧时会出现头部偏斜，导致承压面局部应力过大，锁紧后螺杆承受附加弯曲应力；螺纹的起始端做了倒角导向，方便装配时快速对准螺纹孔，提升装配效率，尤其是在自动化装配线上，导向倒角能有效降低螺丝和螺纹孔的对位卡滞概率。

　　从受力特性来看，这类螺丝在轴向锁紧力作用下，螺杆部分承受均匀的拉应力，盘头承压面将锁紧力均匀传递到被连接件表面，相比圆柱头内六角螺丝，盘头的承压面积更大，同等锁紧扭矩下对被连接件的表面压强更低，适合表面硬度较低的基材连接。在存在持续振动的设备上使用时，配合对应的防松垫圈、螺纹胶使用，能实现长期可靠的紧固效果，不会因为设备运行振动出现螺纹松动脱落的问题。建模过程中对螺纹部分做了符合工程实际的简化处理，既保证三维模型在装配干涉检查时的准确性，也能导出对应格式的文件用于数控加工、3D打样验证，结构细节完全匹配量产紧固件的实际尺寸，可直接用于整机装配的数字孪生校验，帮助设计人员在虚拟装配阶段提前验证安装空间是否充足、螺丝长度是否适配叠层工件厚度，避免实际加工装配时出现干涉、长度不足或过长的问题。
