环形绕组式电源变压器立体结构设计

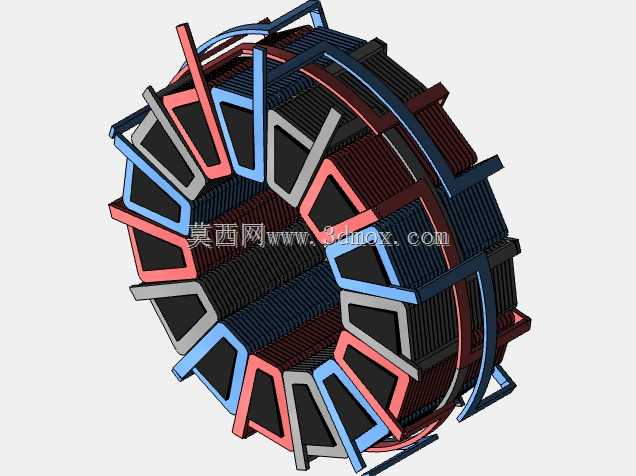

　　在中小功率供电场景里，这类环形绕组结构的电源变压器，常被用在精密仪器供电、工业控制板卡电源、音频设备功率转换这类对漏磁控制有要求的场合，和传统叠片式方型变压器比，环形闭合磁路的结构能把空载损耗压得更低，同时漏磁辐射范围小，不会对周边的敏感信号线路造成电磁干扰，很多对电磁兼容要求高的设备内部，都会优先选用这类结构的变压器做电压转换。从结构设计逻辑来看，整个绕组采用分层分段的排布方式，不同颜色对应的绕组层分别承担初级输入、次级输出以及屏蔽隔离的功能，绕组之间预留的绝缘间隙，是按照不同电压等级的爬电距离要求做的边界预留，避免高压绕组和低压绕组之间出现击穿风险。环形铁芯作为整个结构的核心承载件，绕组沿着铁芯圆周方向均匀缠绕，这种排布方式能让绕组的受力更均匀，在设备遇到运输振动或者长期运行的热胀冷缩形变时，不会出现绕组局部移位导致的绝缘层磨损问题。设计时首先要确定的是铁芯的有效导磁截面积，这个参数直接决定了变压器的额定功率承载能力，截面积过小会导致铁芯工作磁密过高，空载电流增大、发热严重，截面积过大则会造成材料浪费，整体体积超出安装空间限制。

　　绕组的线径选择是和各绕组的额定电流直接匹配的，按照长期工作的电流密度限值计算线径，同时考虑绕组层间的绝缘材料厚度，预留足够的散热通道，因为环形结构的绕组是包裹在铁芯外侧，内部热量需要通过绕组层间的缝隙向外传导，所以层间不能完全密不透风，要在排布时留出细微的对流间隙，避免长期工作时内部积热导致绝缘层老化加速。从安装边界来看，这类环形变压器通常采用中心螺栓固定的方式，中心预留的安装孔尺寸要匹配标准的固定螺栓规格，整体外径尺寸要和设备内部的安装仓空间匹配，高度方向要预留接线端子的操作空间，不能出现安装后接线端触碰设备外壳的情况。

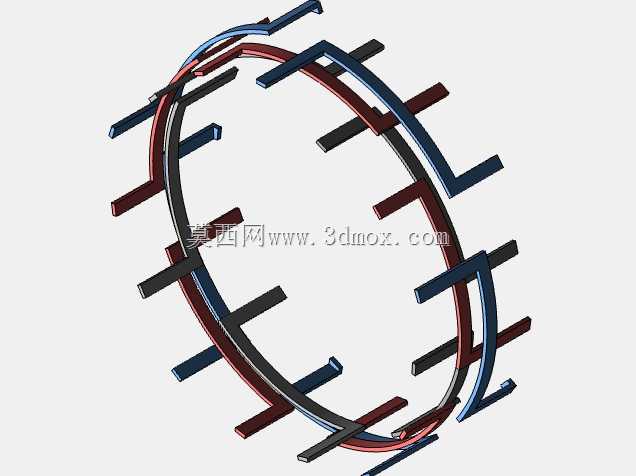

　　绕组的引出线位置要根据设备内部的走线方向做对应调整，避免引出线过度弯折导致线芯断裂，同时引出线的绝缘护套要延伸到绕组端部，固定牢靠，防止拉扯引出线时把绕组内部的接头拉脱。实际生产中，这类环形绕组的绕制需要专用的环形绕线设备，因为铁芯是闭合结构，导线需要穿过铁芯内孔逐圈缠绕，设计时就要考虑绕制工艺的可行性，内孔尺寸不能过小，否则绕线机的导针无法穿过，会大幅提升绕制难度，甚至无法完成生产。绕组外部的固定结构，是用来约束绕组在圆周方向的位移，不同颜色的固定压条沿着圆周均匀分布，每个压条的压紧力要保持一致，避免局部压力过大压破绕组的绝缘层，同时压条本身采用绝缘材质，兼具绕组端部固定和绝缘隔离的作用。

　　在电磁性能设计上，分段排布的绕组可以有效降低绕组之间的分布电容，对于高频谐波分量比较大的供电场景，更低的分布电容可以减少高频干扰的传导，提升输出电压的纯净度。不同绕组层之间的屏蔽层，是在初级和次级绕组之间加绕一层薄铜箔，铜箔单端接地，能够把初级侧耦合过来的高频干扰直接导入大地，避免干扰传递到次级供电的精密电路上。做结构校核的时候，要重点计算绕组的整体重量，匹配中心固定螺栓的承重能力，确保在设备振动工况下，变压器不会出现固定松动的问题。同时要核算绕组的直流电阻，确保负载状态下的绕组压降在允许范围内，不会因为绕组线径过小导致输出电压随负载波动过大。整个环形结构的对称性设计，也让变压器的工作噪音更低，因为磁路对称，铁芯的磁致伸缩受力均匀，不会像叠片铁芯那样因为叠片接缝存在产生额外的振动噪音，适合用在对环境噪音有要求的办公设备、医疗仪器内部。在安装尺寸的公差控制上，铁芯的外径公差要控制在合理范围内，否则外部的固定压条无法准确装配，绕组端部的平整度也要做控制，避免安装时端部和设备外壳之间的绝缘距离不足。接线端子的位置要统一排布在绕组的同一侧，方便生产时的接线操作，也减少内部走线的交叉，降低不同绕组引线之间的电磁干扰。
