半圆抱箍式双耳连接固定支座结构

　　在工业管线架设、小型轴类部件限位、设备外置组件挂载的场景里，这类带双耳安装位的半圆抱箍结构是非常常见的连接固定件，日常做设备改造、管线排布时经常会用到这类零件，它的核心作用是通过半圆内弧面抱紧圆柱状的被固定对象，再通过两侧耳板的安装孔完成与基座的刚性连接，相比整环式的抱箍，这种半开式结构安装时不需要从杆件端部穿套，直接扣合在目标圆柱面位置即可，现场装配的灵活性要高很多，尤其是针对已经布设完成的管线、长轴类部件做附加组件固定时，不需要拆解原有结构就能完成安装，能大幅降低现场施工的改动量。

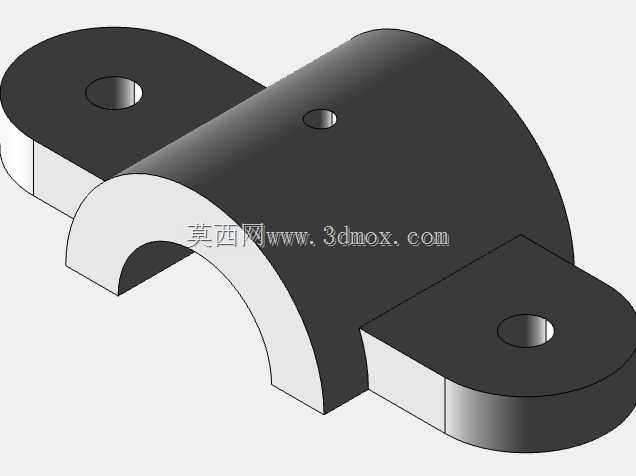

　　从结构设计逻辑来看，这个零件的主体是半圆弧的抱紧段，圆弧的内径尺寸需要和被抱紧的圆柱件外径做公差匹配，通常会选H7/f8的间隙配合公差，既保证安装时能顺利扣合，又不会因为间隙过大导致抱紧后出现径向窜动；两侧的耳板和主体圆弧段是一体化结构，避免了焊接拼接带来的应力集中问题，每个耳板上都开有贯通的安装孔，孔位的中心距需要和基座上的预装螺孔位置严格对齐，孔的直径比配套使用的连接螺栓大0.5-1mm，预留一定的安装调整余量，抵消现场安装时的孔位偏差。主体圆弧段的顶面还开有一个小的螺纹定位孔，这个孔的作用是安装紧定螺钉，当抱箍扣合在圆柱件上之后，拧紧紧定螺钉就能顶在被固定件的表面，防止抱箍沿着圆柱轴向滑动，也能避免设备运行时的振动导致抱箍出现周向转动，这个细节设计在有振动工况的设备上非常实用，很多同类简易抱箍会省略这个顶丝孔，实际用的时候很容易出现固定移位的问题。

　　做这个零件的三维建模时，首先要确定核心的安装边界参数：首先是半圆内弧的直径，这个尺寸直接决定了它能适配的圆柱件规格，其次是两侧耳板的总宽度、耳板上安装孔的中心距，这两个尺寸决定了它能不能匹配现有基座的安装位，然后是耳板的厚度和主体圆弧段的壁厚，这两个参数需要根据承重要求做调整，如果是用来固定较重的挂载组件，壁厚需要相应增加，避免受力后出现变形断裂。建模过程中要注意圆弧段和耳板衔接位置的圆角处理，衔接处不能做直角尖角，否则零件受力时会在尖角位置产生应力集中，长期受交变载荷的话很容易从衔接位置断裂，通常会根据壁厚大小做R2-R5的过渡圆角，分散应力。另外耳板上的安装孔需要做孔口倒角，既可以去除机加工后的毛刺，也能在穿螺栓的时候起到导向作用，方便现场快速装配。

　　实际应用中，这类零件的使用场景覆盖很广，小到设备上的气管、线缆固定座，大到输送线的辊筒端部支撑、轻型传动轴的轴向限位座，都能看到这类结构的身影，相比定制的一体式支座，这种抱箍式固定件的通用性更强，只要圆柱直径匹配，在不同的设备上都能使用，而且安装拆卸都很方便，后期维护的时候不需要大范围拆解设备，只需要松开两侧的连接螺栓和顶丝就能取下。设计的时候还要考虑零件的加工工艺性，这个零件属于典型的板类折弯+机加工结构，或者直接用圆钢铣削成型，如果是批量生产的话，选用板材激光切割下料后再做压型折弯，生产效率会高很多，成本也更低，这时候建模的时候就要预留折弯的回弹量，保证折弯后的内弧直径符合设计要求，如果是单件小批量制作，直接用块料铣削的方式加工，不需要考虑折弯回弹，尺寸精度更容易保证。

　　在安装边界的考量上，要注意抱箍安装后两侧耳板的底面需要和基座安装面完全贴合，不能出现翘曲，所以建模时耳板的底面要保证平面度要求，通常平面度公差控制在0.1mm以内，避免锁紧螺栓时因为贴合面不平导致零件出现装配应力，时间长了出现变形。顶丝孔的位置要设置在圆弧段的中心位置，保证顶丝的顶紧力正对着被固定圆柱的圆心，这样顶紧的时候受力均匀，不会出现偏载导致抱箍倾斜。另外零件的所有外露棱边都要做倒钝处理，避免安装的时候划伤操作人员，也能减少涂层在棱边位置的脱落问题，提升零件的防锈能力。
