电源变压器安装固定金属托架结构

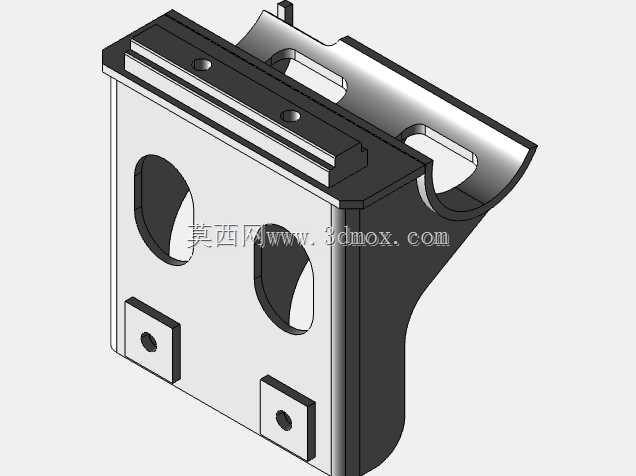

　　在低压配电、工业控制电源、小型电子设备供电模块的装配场景里，这类金属托架是电源变压器本体与安装基面之间的核心连接承载构件，日常作业中接触的多数壁挂式、机箱内置式小功率电源变压器，都需要依托这类结构件完成位置固定，同时抵消变压器运行时产生的微幅振动，避免绕组接线端受长期应力拉扯出现松脱、绝缘层破损的问题。从结构细节来看，该托架采用一体化折弯成型的钣金构型，主体立面设置两个对称的长圆孔位，这部分孔位并非用于直接锁附变压器，而是为变压器本体的安装对位提供调整余量——实际装配时，不同批次变压器的安装孔位会存在小幅公差，长圆孔可以允许前后、左右方向各2-3mm的位置微调，不用在装配现场重新扩孔，大幅提升产线装配效率。

　　立面下方的两个方形凸台是核心承力点位，每个凸台中心预制了精准的通孔，用于穿设螺栓将托架与变压器底部的安装脚牢牢锁合，凸台做了向外的冲压凸起，相当于在平板基础上增加了局部加强筋，既可以避免螺栓锁附时板面出现凹陷变形，也能让变压器与托架立面之间留出均匀间隙，为变压器运行时的散热预留空气流通通道，避免热量直接传导到安装基面引发相邻元器件温升超标。托架上部的翻边结构做了90度折弯，翻边上预制两个圆形安装孔，这部分是托架与设备机箱、安装墙面的连接点位，翻边与主体立面之间的过渡区域做了圆弧过渡处理，没有尖锐的直角应力集中区，在承受变压器整体重量时，应力会沿着圆弧面均匀分散，不会在折弯处出现应力断裂的隐患。

　　翻边旁侧的两个U型开口槽，是专门为接线预留的走线空间，变压器的输入输出引线可以从这两个槽位顺向引出，不用在托架额外开孔走纸，同时槽位的边缘做了卷边钝化处理，不会划伤引线的绝缘护套，避免长期使用后出现引线短路的风险。托架后侧的弧形折弯结构，是匹配对应型号变压器外壳的圆弧轮廓设计的，安装时弧形面可以完全贴合变压器的外壳侧壁，既可以限制变压器的横向窜动，也能增大托架与变压器的接触面积，让整体承载受力更均匀，不会出现单点受力过大导致的结构变形。从安装边界来看，该托架的整体宽度适配常规100W-300W容量的小型电源变压器安装尺寸，安装孔位的中心距符合通用电气机箱的安装孔位标准，不需要对现有机箱安装基面做额外改造就能直接替换原有老旧托架。设计这类构件时，首先要核算变压器的整体重量，根据重量选择对应厚度的钣金板材，避免板材过薄导致承重不足出现变形，也要避免板材过厚造成材料浪费、整体重量超标；其次要匹配变压器的外形轮廓，所有与变压器接触的点位都要保证贴合度，不能出现局部悬空的情况，否则运行振动时会产生额外的共振噪音；另外所有的安装孔位都要考虑装配公差，预留足够的调整余量，同时孔位边缘要做去毛刺处理，避免装配时划伤操作人员、或是割破导线绝缘层。

　　在实际的设备运维场景中，这类托架的可靠性直接影响电源变压器的运行稳定性，很多现场出现的变压器接线松脱、运行异响问题，追根溯源都是托架结构设计不合理、安装对位不准导致的——比如有些托架没有预留调整余量，装配时硬掰孔位对位，导致螺栓长期处于受剪状态，设备运行一段时间后螺栓断裂，变压器移位拉扯引线；还有些托架没有预留散热间隙，变压器热量无法散出，长期高温运行加速绝缘层老化，缩短变压器使用寿命。这款托架的结构设计充分考虑了这些现场实际问题，所有的折弯、孔位、凸台结构都对应实际装配中的痛点，既满足承重固定的核心需求，也兼顾了装配便利性、散热需求、走线防护等细节要求，能够适配多数常规小型电源变压器的安装场景，不管是新设备装配还是老旧设备的配件替换，都能直接适配使用。
