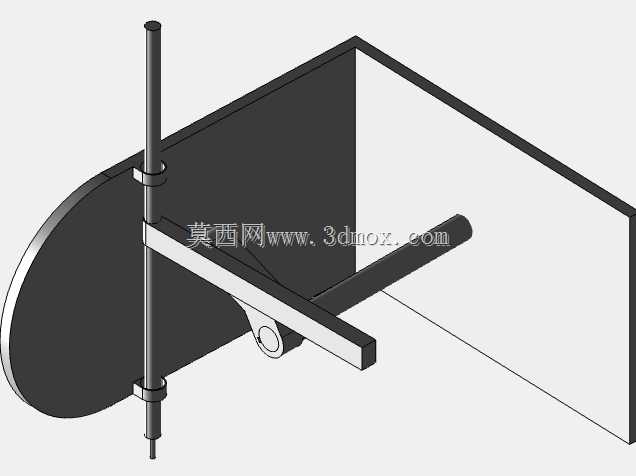

缝纫机引线摆杆联动机构三维结构

　　这套机构是工业缝纫机核心的引线送料联动组件，主要适配中高速平缝机的针杆传动与送料摆臂协同作业场景，在服装加工、皮具缝制、家纺生产的设备中，这类机构直接决定缝制作业的线迹稳定性与送料精度，是缝纫设备中承担动力传递与动作时序匹配的核心机械单元。从结构布局来看，整套组件以垂直布置的针杆导套作为安装基准，导套通过两个抱箍固定在设备的安装立板上，立板同时承担摆杆组件的支撑作用，安装时需要保证针杆的垂直跳动公差控制在0.02mm以内，避免高速运转时针杆与针板孔发生剐蹭，影响缝线成型。

　　横向布置的摆杆组件通过中部的铰接销轴与立板连接，摆杆一端与针杆上的传动卡箍配合，另一端连接送料牙的传动连杆，当主轴带动针杆做上下往复运动时，摆杆会绕铰接点做定角度摆动，同步带动送料牙完成前后送料动作，两个动作的时序匹配通过摆杆上的腰型调节槽实现，装配时可以通过调整铰接点的相对位置，改变送料行程与针杆升降的相位差，适配不同厚度面料的缝制需求。设计过程中，针杆采用冷拉圆钢加工，表面做淬火处理提升耐磨性能，导套内部镶嵌含油轴承，无需频繁加注润滑脂即可满足长期高速运转的耐磨要求；摆杆采用压铸铝合金成型，在保证结构强度的前提下降低运动部件的重量，减少高速摆动时的惯性冲击，降低设备运转的振动与噪音。安装边界方面，整套机构在设备内部的占用空间为横向120mm、纵向85mm、垂直方向180mm，安装立板上预留的三个固定孔位采用标准M5螺纹孔，孔位间距与主流工业缝纫机的安装尺寸完全兼容，可直接替换同类型老旧设备的磨损机构，无需对设备本体做二次加工。实际作业过程中，这套机构的针杆升降行程可以在28mm到35mm之间调节，摆杆的摆动角度范围为12度到18度，对应送料牙的送料行程在0到5mm之间无级调节，能够满足薄型丝绸、厚型牛仔布甚至多层皮具的缝制送料需求。

　　结构上没有采用复杂的齿轮或者凸轮传动，全部通过连杆铰接实现动作传递，铰接点全部采用标准滚针轴承，传动间隙控制在0.01mm以内，长期使用后磨损量极小，日常维护仅需要定期清理铰接点处堆积的布屑与线毛，即可保证机构的动作精度。不同于普通缝纫机的单针杆传动结构，这套联动机构将针杆升降与送料动作集成在同一组摆杆组件上，减少了独立传动链的零件数量，降低了装配时的时序调整难度，装配工人只需要按照刻度对齐摆杆与针杆的初始位置，即可保证两个动作的时序匹配，不需要反复调整凸轮相位，大幅提升设备的总装效率。

　　在实际生产场景中，搭载这类联动机构的工业缝纫机，运转速度可以达到每分钟5000针以上，线迹的重合精度能够控制在0.1mm以内，不会出现送料滞后导致的浮线、跳线问题，在连续8小时的高强度缝制作业中，机构的温升不超过25摄氏度，不会因为热胀冷缩导致针杆卡滞或者传动间隙变大。针对皮具缝制等需要大送料行程的场景，这套机构的摆杆末端预留了扩展连接孔，可以更换更长的传动连杆，将送料行程提升到7mm，适配厚料缝制的大针距需求，不需要更换整套传动组件，仅通过局部零件替换即可实现不同工艺场景的适配，大幅降低设备的改造成本。
