直插式18V直流电源变压器结构设计

　　在工业控制板卡、小型嵌入式设备、低压信号调理模块的供电链路设计中，直插式直流电源变压器是承担前端电压转换、电气隔离的核心被动元件，本次呈现的18V规格直插变压器，完全针对通孔插装工艺的PCB布局场景优化，适配波峰焊、手工补焊等多类焊接工艺要求，可在常规民用级、工业级温湿度环境下稳定工作。

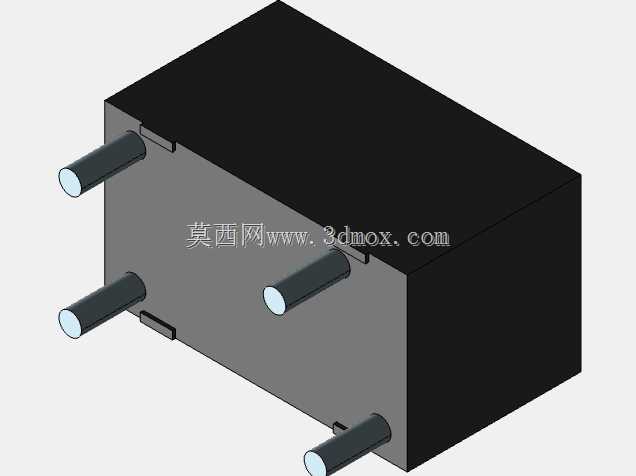

　　从结构设计逻辑来看，该元件采用全封闭环氧灌封外壳，主体为方正的块式结构，外壳做了哑光黑的绝缘涂层处理，既可以隔绝外界粉尘、潮气对内部绕组的侵蚀，也能避免引脚间的积尘导电风险，外壳边角做了微小的倒角处理，不会在自动化插件、人工拿取过程中产生尖锐边角划伤操作人员或刮伤PCB阻焊层。引脚采用圆柱形镀锡铜针设计，一共四支引脚分别从壳体两个相邻侧面伸出，引脚伸出长度、直径均符合通用通孔插装元件的标准规范，引脚端面做了平整切头处理，焊盘浸润性良好，焊接时不会出现虚焊、挂锡不良的问题，引脚与壳体的结合处做了密封加固处理，能承受插件过程中的轴向推力，不会出现引脚松动、内陷导致的内部绕组断线问题。

　　在实际设备应用场景中，这类18V直流变压器常被用于工控继电器驱动回路、小型传感器供电前端、工业通讯模块的隔离供电环节，可将前端输入的高压直流或交流信号转换为稳定的18V直流输出，同时实现原副边的电气隔离，切断前后级电路的共模干扰路径，提升整套设备的电磁兼容性能。设计过程中充分考虑了PCB安装的边界约束，壳体的长宽高尺寸适配常规2.54mm网格的PCB布局，不会与周边的电解电容、接线端子、排针等元件产生空间干涉，引脚间距经过精准校核，对应PCB上的开孔位置公差控制在插件设备可识别的范围内，无需人工二次修正引脚位置即可完成自动化插件作业。

　　从安装适配性角度看，该元件的壳体底部为平整平面，贴板安装时可完全贴合PCB板面，焊接后元件的抗振动性能优异，在有常规机械振动的工业设备内部，不会出现引脚疲劳断裂、元件松脱的问题。外壳的绝缘性能满足低压电器的相关安全规范要求，带电引脚与壳体表面的绝缘电阻、耐压强度均符合常规工业电子设备的安规要求，无需额外增加绝缘隔离片等辅材即可直接安装使用。不同于开放式绕组的变压器，全封闭结构的设计也避免了生产组装过程中异物触碰绕组导致的短路风险，提升了整机组装的良品率。在进行PCB布局时，设计人员可直接依托该模型的尺寸边界预留安装空间，无需额外预留手部操作的冗余空间，元件周边仅需留出常规的焊接工艺间隙即可，能够有效压缩板卡的整体尺寸，提升设备内部的空间利用率。对于需要进行18V直流供电隔离的小型设备而言，这类结构紧凑、安装便捷的直插变压器，能够大幅简化供电回路的设计复杂度，减少外围元件的使用数量，降低整板的物料成本与组装工时。
