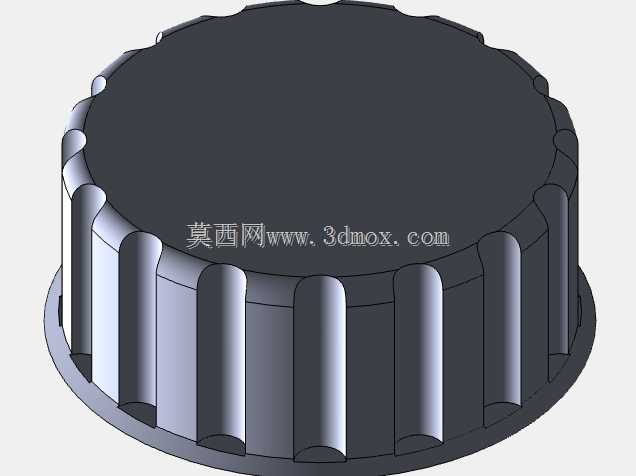

带周向防滑竖筋的圆形密封端盖结构

项目分类:通用五金配件 发布时间:2025-01-01 ID:876210
  • 带周向防滑竖筋的圆形密封端盖结构

  日常做结构设计时,这类带周向防滑筋的圆形端盖,应用场景其实覆盖得非常广,小到民用储液罐的端口密封、小型机电设备的接线腔防护,大到工业管路的末端封堵、户外电气箱体的检修口封盖,都能见到同结构逻辑的零件。很多刚入行的工程师做这类零件时,容易只盯着密封性能做文章,忽略了实际拆装时的操作便利性,最后做出来的端盖徒手拧不动,必须借助扳手甚至管钳才能拆装,不仅运维效率低,还容易在拆装过程中刮伤零件表面,破坏外观防护层。

  从结构功能上拆解来看,这个端盖的核心功能分为三个层级:最基础的是端口封堵功能,底部的环形凸缘是定位基准,安装时会嵌入对应端口的内止口或者贴合外止口端面,保证端盖和基体的同轴度,避免安装后出现偏斜导致的密封失效;中间层是密封承压功能,端盖的顶面和侧壁主体需要承受内部介质的压力,不管是储液场景下的液体静压力,还是电气腔体场景下的防尘防水压差,主体壁厚都要经过受力核算,避免长期受压出现侧壁鼓胀、顶面凹陷的变形问题;最外层是操作交互功能,也就是周向均匀分布的竖向防滑筋,这些筋条不是随便加上去的装饰结构,筋的高度、宽度、相邻筋的间距,都要匹配成年人手指的施力尺寸,筋的边缘做了小圆角过渡,既不会在拧动时硌手,又能提供足够的摩擦阻力,即使手上沾有少量油污或者水渍,也能徒手完成拆装操作,不需要额外借助工具。

  设计这类零件的时候,首先要确定的是安装边界尺寸:端盖的主体外径要和适配端口的尺寸匹配,底部定位凸缘的直径公差一般取h7或者h8,和基体的止口形成小间隙配合,既方便安装对位,又不会因为间隙过大出现晃动;侧壁的高度要根据螺纹旋合长度或者卡扣配合深度来定,如果是螺纹连接的端盖,内侧的螺纹长度要保证至少有3-5个完整牙型,满足密封所需的旋合长度,如果是卡扣式连接,侧壁上的卡扣位置要和基体的卡槽一一对应,周向定位误差控制在0.1mm以内,避免卡扣无法卡入或者卡入后松脱。周向的防滑筋设计有几个容易踩的坑:一是筋的数量不能太少,太少的话手指接触的筋条数量不足,摩擦阻力不够,拧动时容易打滑;二是筋的径向突出高度不能太高,太高的话不仅会增加零件的整体外形尺寸,还容易在运输或者装配过程中被磕碰导致筋条断裂,一般突出高度控制在2-4mm就足够满足防滑需求;三是筋条和侧壁的连接位置必须做圆角过渡,避免注塑成型时出现应力集中,导致零件受外力时筋根位置开裂。

  如果是用于有密封要求的场景,端盖和基体的贴合面还要设计密封槽,用来放置O型密封圈或者平垫片,密封槽的深度要根据密封圈的线径来计算,保证密封圈压缩量在20%-30%之间,压缩量太小会出现密封泄漏,压缩量太大则会加速密封圈老化,缩短使用寿命。端盖的顶面设计为平面结构,一方面是为了提升零件的整体刚性,平面结构相比弧面或者带凸起的结构,受压时的变形量更小,另一方面平面结构也方便后续印刷标识、粘贴标签,比如标注端口的功能、介质流向、警示信息等。

  做三维建模的时候,这类零件的建模逻辑其实很清晰,先绘制主体的回转截面,通过旋转命令生成端盖的基体结构,之后绘制单个防滑筋的截面,通过拉伸命令生成单个筋条,再用圆周阵列命令按照均匀间距阵列所有筋条,最后对所有锐边做倒圆角处理,对需要配合的位置做公差标注。需要注意的是,如果是采用注塑工艺生产这类塑胶端盖,建模时还要预留脱模斜度,一般侧壁的脱模斜度取1-1.5度,筋条位置的脱模斜度可以适当加大到2度左右,避免脱模时零件被模具刮伤,同时壁厚要尽量保持均匀,主体壁厚和筋条的厚度差不要超过30%,防止注塑成型时出现缩痕、气泡等缺陷,影响零件的外观和结构强度。

  实际选型应用时,还要根据使用场景的环境要求选择对应的材料,如果是普通室内防尘场景,用常规的PP或者ABS材料就可以满足需求,成本低且成型性好;如果是户外使用,需要耐紫外线、耐高低温,就要选用添加了抗老化剂的PP或者PC材料;如果是用于有化学介质腐蚀的场景,还要根据介质的类型选用PVDF、PTFE等耐腐材料,保证端盖的使用寿命满足设备的运维周期要求。
