小型电源变压器安装结构三维设计

　　在低压电控柜、小型工控板卡、消费类电子供电模块的设计环节中，小型电源变压器的安装适配性往往是容易被忽略的细节，不少结构工程师在布局时只关注电气参数，等到打样装配时才发现引脚间距不匹配、固定孔位偏差、磁芯高度超出壳体净空，导致整个板卡需要重新改版，耽误项目进度。这套结构设计完全围绕板载安装的实际场景展开，从安装边界到部件配合都做了精细化的尺寸约束，能直接适配常规PCB板的波峰焊工艺要求。

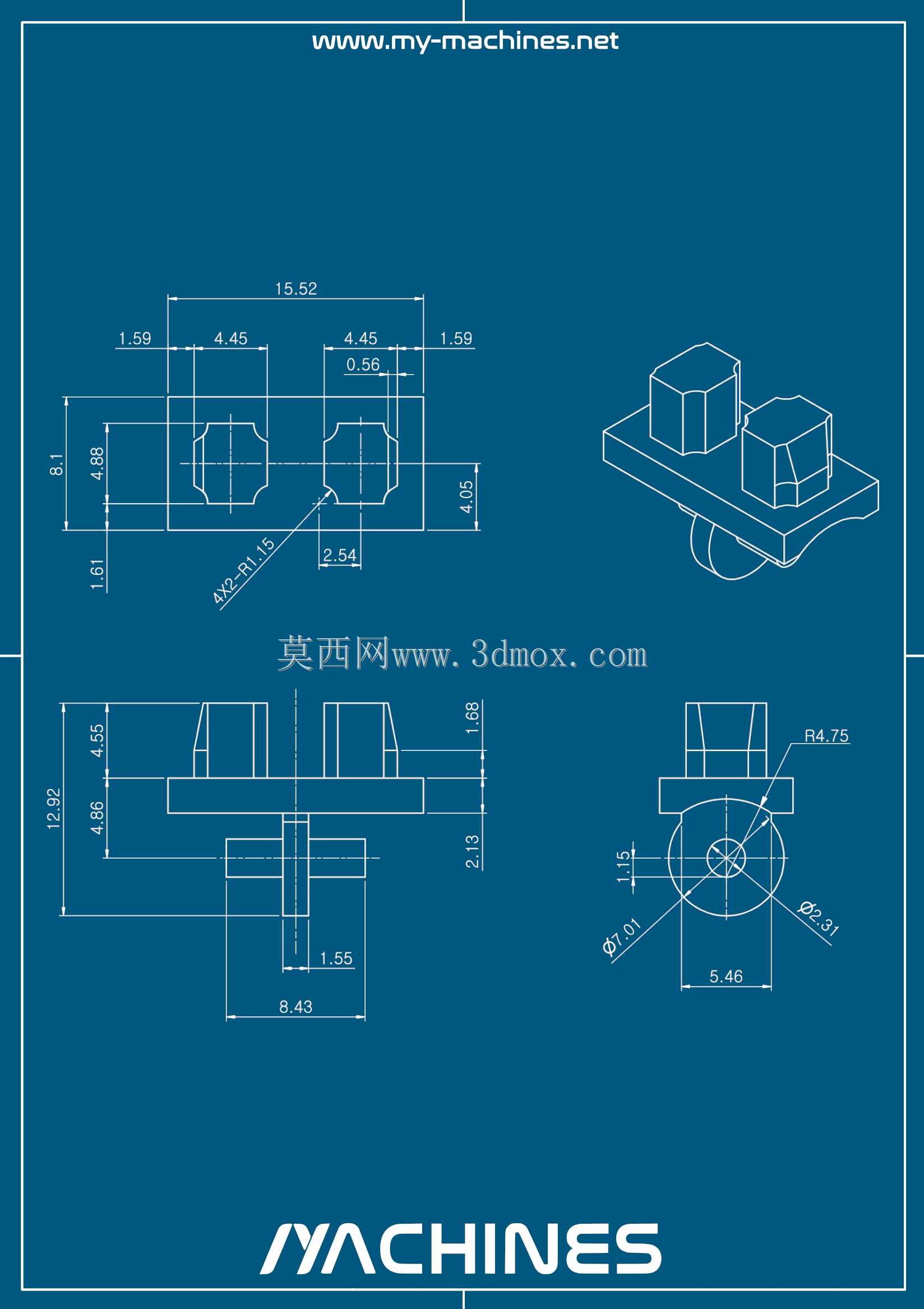

　　从安装边界来看，设计时严格控制了整体外形的尺寸公差，本体长度方向的最大外轮廓控制在15.52mm范围内，宽度方向的突出结构不超过8.1mm，垂直于PCB板面的安装高度控制在6.43mm以内，所有引脚的伸出长度统一为1.55mm，引脚直径匹配常规0.8mm的PCB钻孔尺寸，引脚之间的中心距严格按照2.54mm的标准网格排布，既可以兼容手工焊接，也能适配自动化波峰焊的载具定位要求，不会出现引脚偏位导致的虚焊问题。固定底座的两个安装耳上分别设置了定位凸台，凸台直径2.13mm，刚好能卡入PCB上预开的2.2mm定位孔，装配时不需要额外治具就能完成预定位，大幅提升产线装配效率。

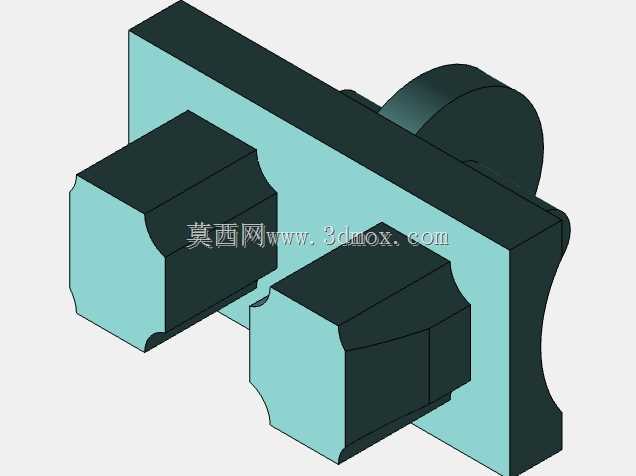

　　结构设计上采用了分体式组合思路，磁芯部分采用卧式安装结构，两个E型磁芯对合后通过底座的卡扣结构完成预固定，不需要额外点胶就能保证磁芯之间的贴合间隙控制在0.05mm以内，有效降低磁阻，减少空载损耗。绕组部分的出线端直接与引脚做一体化连接，避免了飞线导致的绝缘风险，绕组外层的绝缘骨架做了加厚处理，在磁芯与绕组之间预留了0.45mm的绝缘间隙，满足安规要求中基本绝缘的爬电距离要求。顶部的两个接线端子结构做了防呆设计，不同极性的端子外形尺寸有细微差异，装配时不会出现极性接反的问题，端子的接触片采用弹性结构，插入接线后能保持足够的接触压力，避免长期使用后出现接触不良的问题。

　　在实际应用场景中，这类小型电源变压器主要用于小功率AC-DC电源模块的前端隔离，常见于工控传感器供电、小型家电控制板、智能电表的电源回路中，设计时充分考虑了不同应用场景的适配性：底座的安装孔位兼容卧式和立式两种安装方式，如果板卡垂直方向净空不足，可以将磁芯旋转90度安装，此时整体高度会降低到4.55mm，完全可以放入厚度10mm以内的薄型壳体中。侧面的散热槽结构沿着磁芯的长度方向排布，在自然对流的条件下能将磁芯的工作温度降低5-8摄氏度，提升长期工作的稳定性，即使在40摄氏度的环境温度下满负载运行，磁芯的最高温度也不会超过绝缘材料的耐温等级上限。

　　设计过程中还充分考虑了加工工艺的可行性，所有塑料结构件的拔模斜度统一设置为1.5度，没有倒扣结构，采用常规的注塑模具就能批量生产，不需要复杂的抽芯结构，能有效降低零部件的加工成本。金属引脚采用插装式设计，在注塑底座时直接作为嵌件放入模具中，成型后引脚与底座之间的结合力能满足50N以上的拉力要求，不会出现运输或装配过程中引脚脱落的问题。磁芯与底座之间的配合间隙控制在0.1mm以内，既可以方便装配，又不会因为间隙过大导致磁芯在振动环境下出现松动，满足车载、工业设备等有振动要求的应用场景。

　　从装配流程的角度来看，这套结构不需要额外的紧固件，所有部件之间通过卡扣和过盈配合完成组装，整个装配过程只需要3个步骤：先将绕好线的骨架卡入底座，再对合两片磁芯卡入骨架的定位槽，最后将引脚压入底座的固定孔中完成接线，整个过程不需要螺丝、胶水等辅助材料，单台产品的装配时间可以控制在10秒以内，非常适合大批量自动化生产。同时所有结构的尺寸都做了公差标注，关键配合尺寸的公差控制在±0.05mm，非关键尺寸的公差控制在±0.1mm，加工厂家拿到图纸后不需要额外沟通就能直接安排生产，减少了技术对接的成本。
