带法兰连接结构的鼓风机配套管件

　　在工业通风、废气输送、车间除尘、锅炉送风这类涉及气体介质输送的场景里，管路系统的转角、变向连接段一直是现场安装与结构设计的重点，带法兰的鼓风机管件正是适配这类需求的核心连接件，直接对接鼓风机出风口与后续通风管路，解决风机出口与管路走向不匹配的衔接问题。这类管件的设计首先要匹配鼓风机出口的安装基准，法兰端的螺栓孔位分布、密封面平面度公差需要严格对应风机出口的法兰标准，避免安装时出现孔位错位、密封面贴合不严导致的漏风问题，实际选型时要先确认对接风机的出口法兰公称通径、压力等级，保证连接端的安装边界完全契合，减少现场二次改制的工作量。

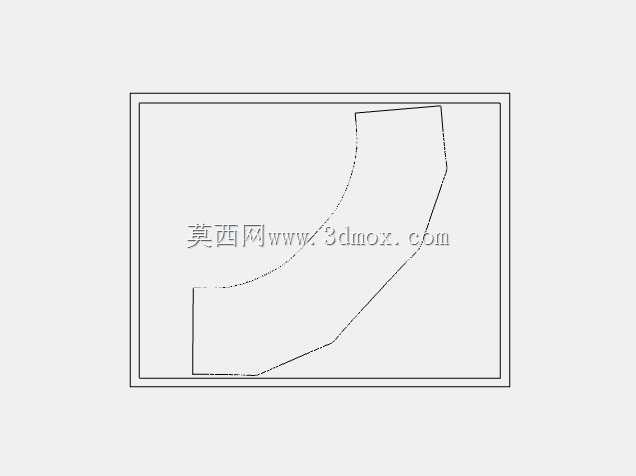

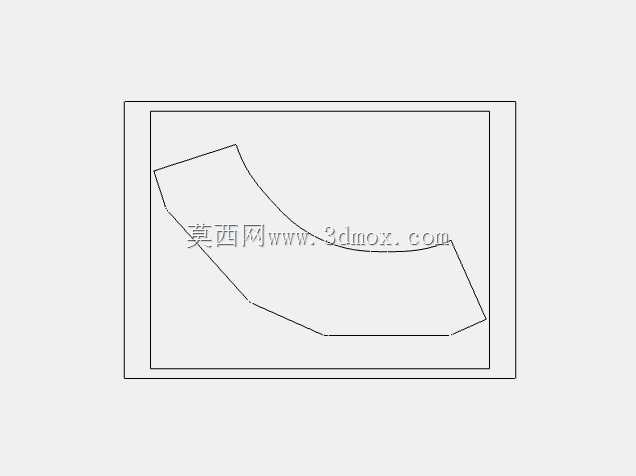

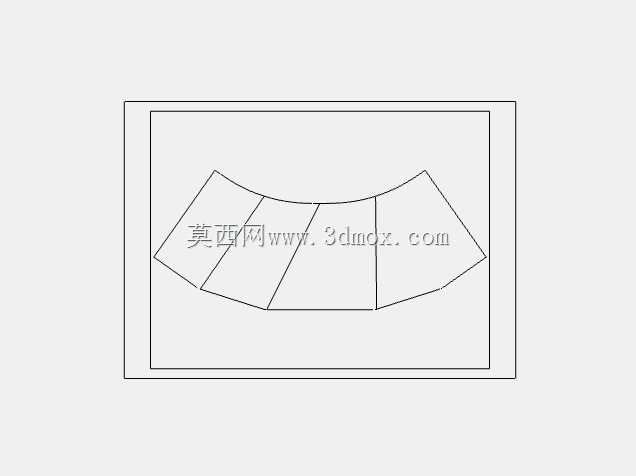

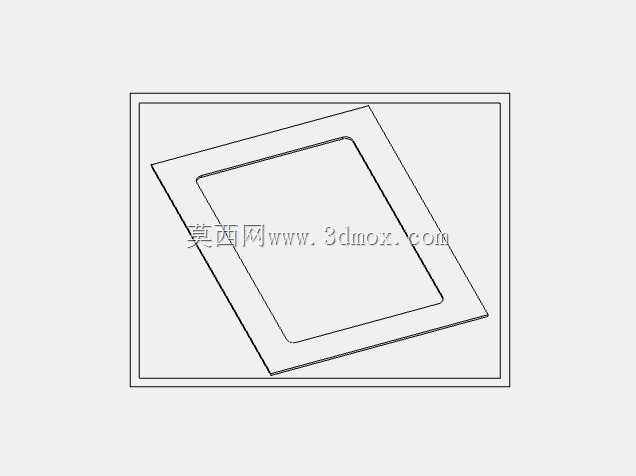

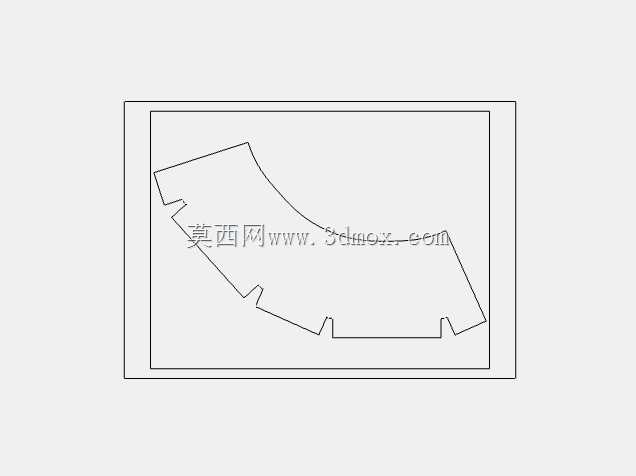

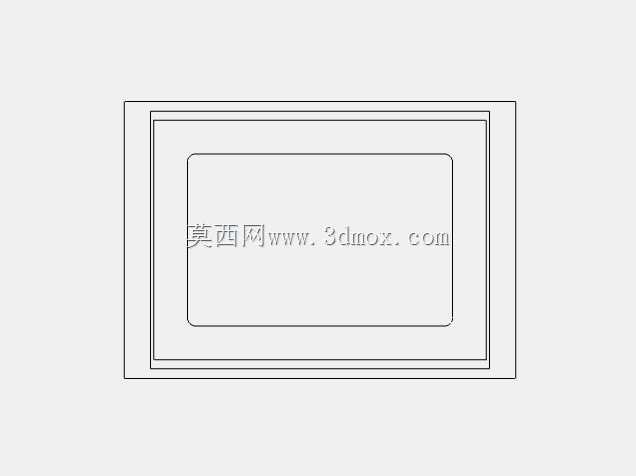

　　从结构形态来看，该管件属于异形弯管类部件，管身的弯曲弧度并非随意设定，而是结合管路系统的阻力计算确定，平缓的过渡曲线能够降低气体流经时的局部阻力损失，避免弯管处出现涡流、紊流导致的风机运行负载升高、输送效率下降的问题，管身的截面尺寸全程保持与对接管路一致，不会出现截面突变引发的气流噪声增大、压力损失陡增的情况。法兰端的设计除了保证连接强度外，还预留了密封垫片的安装位置，法兰端面的凸台结构能够对密封垫片形成径向定位，避免设备运行振动时垫片移位造成的密封失效，法兰的厚度根据管路系统的工作压力、输送介质的腐蚀特性确定，保证长期运行下法兰不会出现形变翘曲。

　　在实际工程应用中，这类管件常被用于厂房集中通风系统、工业除尘系统的风机出口段，连接鼓风机与后续的主通风管道，也可适配环保设备的废气引风管路，作为风机与净化设备之间的转向连接件，部分高温送风场景下，还可根据工况调整管件壁厚，适配高温气体输送的强度需求。设计这类管件的三维结构时，首先要确定两端连接法兰的空间相对位置，根据现场管路的走向需求确定弯管的空间角度，再通过扫掠特征生成管身主体，管身与法兰的连接位置做圆弧过渡处理，减少应力集中，避免长期受气流脉动、设备振动影响时焊缝位置出现开裂。

　　安装边界方面，除了法兰端的安装尺寸外，还要核算管件整体的空间占位，确认弯管段的外轮廓不会与周边的设备支架、其他管线发生干涉，管件的重量也要匹配风机出口的承重能力，必要时需要在管件下方增设独立的支撑支架，避免整个管路的重量全部压在风机出口法兰上，导致风机壳体变形、运行时振动超标。管身的各个弯折位置的曲率半径经过优化，既保证气流顺畅通过，也控制了管件的整体外形尺寸，不会因为曲率过大导致管件占用过多安装空间，适配多数厂房内紧凑的管路布置需求。对于结构设计从业者来说，这类管件的建模重点在于法兰端的参数化匹配，以及弯管段的曲率控制，要保证管身内壁光滑无凸起，避免气流中的粉尘在管内堆积，尤其是输送含尘气体的除尘系统场景，内壁的顺滑度直接影响管路的长期运行稳定性，减少积尘导致的管路堵塞风险。
