户内低压电气配电箱结构设计方案

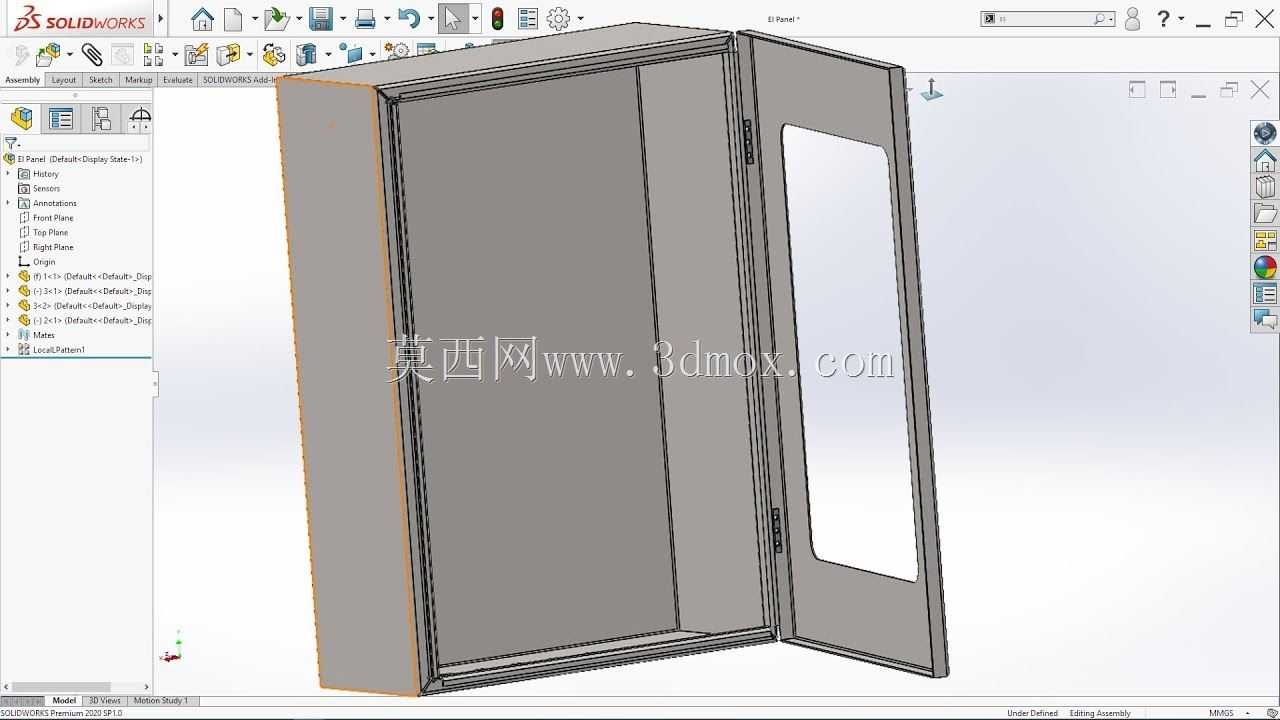

　　在民用建筑配电、小型工业工位配电、临时施工用电布设场景里，配电箱是末端配电链路里最核心的防护与分断载体，承担着进线电源隔离、回路分合控制、过载短路保护、漏电防护的核心作用，所有末端用电设备的供电可靠性、用电安全性，都直接和配电箱的结构设计、内部排布合理性挂钩。做这类箱体的三维结构设计时，首先要锚定实际安装场景的边界条件，比如常见的户内明装配电箱，安装高度通常要求箱体下沿距地面1.4-1.6米，对应箱体的深度要控制在120-180毫米区间，避免突出墙面过多影响通行或者后期装饰施工，暗装嵌入墙体的箱体则要提前匹配墙体砌筑厚度，预留的安装耳位置要和墙体龙骨或者预埋固定件的点位对齐，避免后期安装时需要现场扩孔破坏墙体结构。

　　箱体的外壳防护等级要匹配使用场景，普通干燥室内环境选用IP30等级即可，能防止直径2.5毫米以上的固体异物进入，满足日常防触碰带电体的要求，如果是用在潮湿的卫浴区域、户外临时配电场景，则要把防护等级提升到IP54以上，在箱体门沿增加一圈发泡橡胶密封条，进出线孔位置配套防水格兰头，避免水汽、粉尘进入箱体内部引发绝缘故障。内部电气面板的排布逻辑是设计的核心，首先要预留进线开关的安装位，通常是在箱体最上方，进线电缆从箱体顶部的敲落孔进入后，预留足够的弯曲半径直接接入进线开关上端，避免电缆过度弯折损伤绝缘层；下方的出线回路要按照照明、普通插座、大功率设备插座、专用设备回路的顺序依次排布，每个回路的微型断路器之间预留不小于10毫米的散热间隙，避免多回路同时满负载运行时热量聚集，导致开关误脱扣。面板上要预留零排、地排的安装位置，零排通常设置在进线开关右侧的绝缘支架上，地排则直接固定在箱体金属壳体上，两者之间要保证足够的电气间隙，避免零地混接引发漏电保护误动作。设计时还要考虑后期运维的操作空间，箱门内侧和断路器操作手柄之间要预留不小于20毫米的间隙，避免关门后挤压手柄导致开关无法正常分合，箱体门的开启角度要能达到120度以上，合页选用可拆卸式的不锈钢合页，方便后期检修时快速拆卸箱门，不用整体拆解箱体固定结构。

　　进出线的敲落孔要做差异化尺寸设计，顶部的进线孔匹配进线电缆的外径，通常预留直径25毫米、32毫米的可敲落孔位，底部的出线孔则根据出线回路数量，预留多个直径20毫米的孔位，每个孔位的边缘做卷边钝化处理，避免穿线时锋利的金属边缘割破电缆绝缘层。箱体的金属板材厚度要满足结构强度要求，明装配电箱的壳体选用1.0毫米厚的冷轧钢板，暗装箱体因为嵌入墙体内部，受力相对较小，可以选用0.8毫米厚的冷轧钢板，所有板材拼接处采用满焊工艺，焊接完成后打磨平整做磷化防锈处理，表面静电喷塑，避免长期使用后壳体锈蚀影响结构强度和绝缘性能。

　　电气面板的安装采用导轨卡扣式设计，标准35毫米DIN导轨直接固定在箱体内部的安装梁上，断路器、漏电保护器等元件可以直接卡在导轨上，后期更换元件时不需要重新打孔固定，只需要拨动卡扣就能快速拆装，大幅降低后期运维的改造成本。还要考虑箱体的等电位连接设计，箱体外壳上预留专用的接地螺栓，安装时可以直接和建筑的等电位端子排连接，确保箱体金属外壳始终处于地电位，即使内部发生绝缘击穿故障，外壳也不会出现危险电压，保障操作人员的人身安全。在排布内部元件时，要严格遵循强电回路在上、弱电控制回路在下的原则，如果箱体内需要加装远程分励脱扣、电能计量模块等弱电元件，要在强弱电区域之间加装金属隔离挡板，避免强电回路的电磁干扰影响弱电元件的正常工作，同时隔离挡板也能防止强电故障时的电弧窜入弱电区域引发次生故障。
