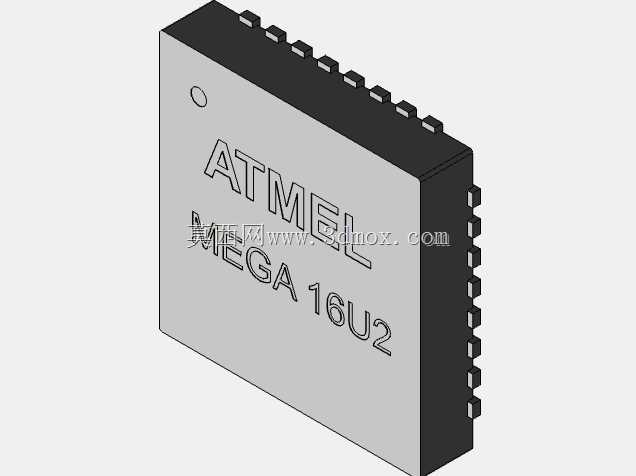

ATMEL MEGA 16U2微控制器芯片三维结构

　　做嵌入式硬件结构设计快十年，经手的控制板卡少说也有上百款，ATMEL MEGA 16U2这款芯片是我在做Arduino兼容控制板、小型USB外设开发时绕不开的核心通信器件。很多刚入行的结构工程师容易把这类贴片芯片的建模当成简单的方块拉伸，实际真要做到可直接用于生产装配的精度，要抠的细节一点不比机械传动件少。

　　先从实际应用场景说，这款芯片最常出现在开源硬件控制板、小型USB转串口适配器、工业现场的简易数据采集节点上，核心作用就是承担USB接口的协议转换与串行通信处理，相当于主控芯片和上位机之间的“通信翻译官”——很多人做Arduino板卡时总觉得主控芯片是核心，实际如果16U2的通信链路出问题，上位机根本识别不到板卡，整套设备直接瘫痪。我之前做过一款小型车间环境采集节点，一开始为了省空间选了更小封装的USB转换芯片，结果现场电磁环境复杂，通信频繁丢包，换回16U2之后，靠它内置的多任务处理能力，一边稳定跑USB2.0全速通信，一边同步处理串口数据转发，连续跑三个月没出过一次通信中断，这也是为什么很多工业级简易外设宁愿选它也不用更便宜的转换芯片。

　　说回模型本身的设计思路，我做这个模型的时候没有直接调用封装库的简化模型，而是对照实际芯片的 datasheet 一点点抠的细节。首先是外形尺寸，这款QFP封装的芯片本体长宽公差控制在±0.1mm以内，引脚的伸出长度、引脚间距严格按照0.8mm的标准节距做，每一侧的引脚数量、引脚的倒角都和实物完全一致——别小看引脚倒角这个细节，很多新手做的芯片模型引脚是直角方块，实际做PCB封装干涉检查的时候，很容易出现虚拟装配不报错、实际焊接时引脚和焊盘对位偏差的问题。芯片表面的标识区域我也做了凹陷处理，不是简单的贴图，实际丝印是激光刻蚀在芯片塑封表面的，有微米级的凹陷，做渲染或者做产品爆炸图的时候，这个细节能让整个板卡的真实感提升一个档次。

　　安装边界这块是做结构设计最需要注意的，很多人画完芯片本体就完事，实际在板卡布局的时候，芯片周边的禁布区必须留足：首先是芯片本体下方，要预留0.3mm的高度间隙，避免PCB表面的丝印、阻焊层凸起顶到芯片塑封底面造成功放类芯片虚焊？不对，16U2本身功耗不高，但焊接时的回流焊高温会让塑封轻微形变，如果底部没有间隙，冷却后容易出现引脚翘曲的虚焊问题。然后是芯片四个侧边，要预留至少2mm的操作空间，方便返修时用热风枪拆卸，不会碰坏周边的阻容元件。还有芯片左上角的定位圆点，我在模型上做了0.2mm深度的圆形凹坑，这个标记是芯片1脚的定位标识，装配时如果这个点和PCB上的1脚标记对不上，芯片焊反直接报废，做模型的时候把这个特征做出来，后续做装配工艺指导文件的时候不用额外加标注，生产线上的工人一眼就能看明白对位方向。

　　再说说功能特性对应的结构设计考量，这款芯片因为要处理USB高速信号，所以引脚的长度不能随意修改，我在建模的时候严格按照 datasheet 上的引脚成型尺寸做，没有为了好看把引脚做长或者做短——信号引脚的长度直接影响阻抗匹配，要是模型里引脚尺寸不对，后续做PCB封装的时候跟着错，做出来的板卡USB通信距离连一米都达不到，还会出现莫名其妙的枚举失败问题。芯片塑封本体的表面粗糙度我也做了对应设置，不是光滑的塑料面，实际工业级芯片的塑封表面是细微的磨砂质感，做产品宣传渲染图的时候，这个质感能和周边光滑的阻容元件形成区分，不会让整个板卡看起来像玩具模型。

　　之前有个刚毕业的徒弟做控制板建模，把这款芯片的引脚数搞错了，少做了两个电源引脚，结果3D打印手板的时候，芯片座怎么都装不进去，查了半天才发现是引脚数不对。所以做这类电子元件的三维模型，最核心的不是外观像不像，而是所有和装配、生产相关的尺寸必须1:1还原，小到一个定位凹坑的位置，大到芯片本体的长宽高，甚至引脚的厚度，都要和实际物料完全一致，这样的模型才能真正用于结构设计、装配干涉检查、生产工艺指导，而不是只能用来做外观展示。

　　我在做这个模型的时候，还特意把芯片表面的印字区域做了分层处理，最上层是塑封基体，然后是凹陷的印字层，后续如果要改印字内容，不用重新做整个芯片的基体，直接修改印字层的特征就行，对于经常做不同批次板卡设计的工程师来说，这个小改动能省不少重复建模的时间。另外芯片的边角我做了0.1mm的圆角处理，实际芯片的塑封边角不是尖锐的直角，生产过程中脱模的时候会有自然的圆角，要是模型做直角，不仅和实物不符，做有限元分析的时候，边角位置还会出现不必要的应力集中误报，影响后续的结构可靠性分析结果。
