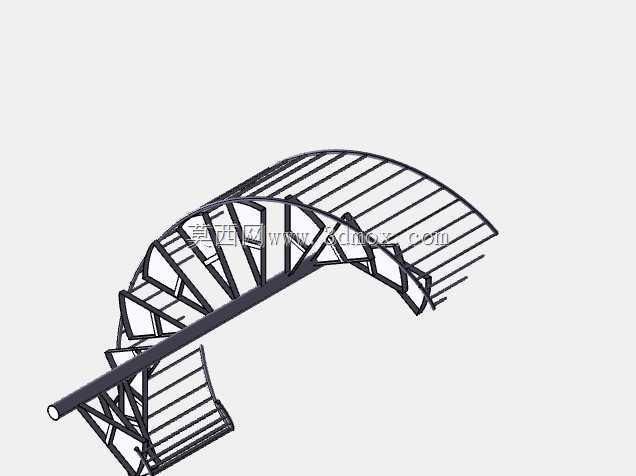

钢结构弧形螺旋梯结构设计方案

　　这款钢结构弧形螺旋梯的设计，最初是针对商业空间中庭、loft夹层、工业风场馆的垂直通行需求做的方案，区别于常规直跑梯的生硬感，弧形螺旋走向能在有限占地内完成层高跨越，同时自带空间装饰属性，不会像直梯那样割裂空间视觉连贯性。从结构逻辑来看，整个梯段以中心圆柱作为主承重构件，所有踏步构件均通过焊接或螺栓连接的方式固定在中心柱上，外侧不设置额外承重立柱，最大化释放梯段周边的通行与视觉空间，踏步采用镂空格栅式设计，一方面能降低整体自重，减少中心柱的承重载荷，另一方面能避免梯段形成视觉遮挡，让光线可以穿透梯段，适配采光条件有限的夹层空间。

　　设计过程中首先要确定的是中心柱的安装边界，中心柱底部需要与地面预埋钢板做刚性连接，顶部需要与上层结构梁做固定，避免梯段受水平力时出现晃动，中心柱的直径选型需要根据整体梯段的总载荷计算，包含踏步自重、行人活载荷、扶手附加载荷，常规室内使用场景下，中心柱壁厚需要满足侧向挠度要求，避免行人行走时出现明显震颤感。踏步的排布遵循人体工程学要求，每一级踏步的踏面宽度在靠近中心柱一侧满足最小通行宽度，外侧踏面宽度控制在舒适行走范围内，踏步高度全程保持一致，避免出现高低差导致的通行绊倒风险，踏步格栅的间距需要满足安全规范要求，防止物品从踏步间隙掉落，同时格栅的排布方向顺着梯段走向设置，提升行走时的脚感贴合度。外侧的弧形护边构件沿着梯段螺旋走向连续设置，一方面作为踏步外侧的封边结构，提升踏步的整体抗扭刚度，另一方面作为扶手的安装基座，扶手顺着护边的弧度连续弯折，全程保持统一的握持高度，在梯段的起始与终止位置，扶手做平滑收头处理，避免出现尖锐棱角。从安装边界来看，整个梯段的水平投影为扇形区域，安装前需要确认地面与上层结构的承重能力，中心柱的上下连接点需要避开建筑内的管线预埋区域，梯段外侧与周边墙体或装饰面需要预留足够的安装间隙，避免后期装修饰面安装后出现梯段摩擦异响。

　　这类螺旋梯的应用场景并不局限于室内空间，调整材质防腐处理工艺后，也可用于户外景观平台、工业设备检修平台的垂直通行，户外使用时需要对所有金属构件做热镀锌或防腐涂层处理，踏步表面增加防滑纹理，中心柱底部做防水密封处理，避免雨水渗入连接缝隙导致锈蚀。设计时还需要考虑运输与现场安装的可行性，整体梯段如果尺寸过大，可拆分为中心柱、分段踏步、外侧护边、扶手几个模块，现场通过螺栓拼接，减少现场焊接的工作量，同时保证拼接后的整体形位公差满足安装要求，踏步模块的拼接位置需要设置定位止口，避免安装后出现踏步错位、高度差超标的问题。

　　从受力角度分析，行人行走时的载荷通过踏步传递到中心柱，再由中心柱传递到上下结构连接点，外侧护边主要承担扶手的水平推力以及踏步的抗扭补强作用，不需要额外承担竖向载荷，这种受力结构让整个梯段的材料利用率更高，相比双侧承重的弧形梯，能减少近三成的钢材用量，同时安装难度更低。在细节处理上，踏步与中心柱的连接节点需要做加强处理，每个踏步与中心柱的连接位置设置加劲肋，避免长期受载后焊缝出现开裂，踏步格栅的边缘做倒圆角处理，避免尖锐边缘划伤行人，扶手表面做光滑打磨处理，握持时无毛刺凸起。
