双缸侧推式框架结构压合作业设备

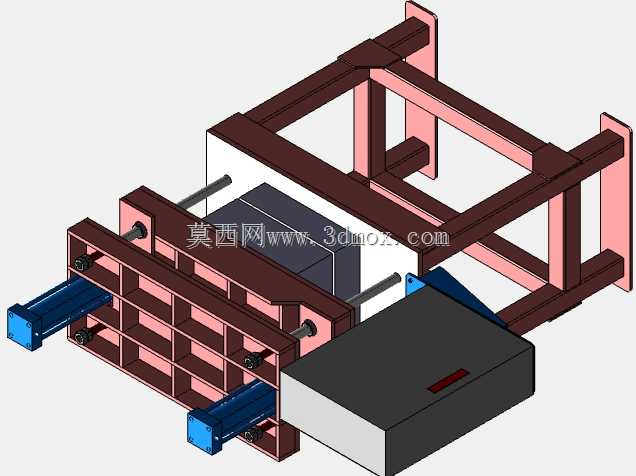

　　这款压合作业设备的整体框架采用型钢焊接成型的箱式梁结构，在设计阶段就优先考虑了大负载压合作业下的机架形变控制，所有受力节点都做了斜撑加强处理，避免长期交变载荷下出现焊缝开裂或者机架挠度超标的问题。从实际应用场景来看，这类设备常被用在小型零部件的压装、复合材料的定型压合、电子组件的封装压接工序中，相比传统的单缸立式压力机，这款设备采用水平双缸侧推的布局，更适配流水线侧边的工位排布，不需要占用垂直方向的大高度空间，对于车间层高有限、需要对接水平输送线的场景适配性更强。

　　设备的执行端采用两个平行布置的标准气缸作为动力输出单元，缸体通过法兰直接固定在压头侧的安装立板上，压头部分采用格构式的箱型结构设计，相比整块钢板加工的压头，在保证同等结构刚度的前提下，能有效降低运动部分的自重，减少气缸伸出和回程过程中的惯性冲击，同时格构结构也预留了不同压头工装的安装螺孔，可以根据不同的加工工件快速更换适配的压头模块，不需要对主机架做任何改动。机架的后侧设置了两个带安装孔的固定支耳，这部分是设备的安装基准面，现场安装时可以直接通过螺栓将整机固定在车间的设备安装平台或者流水线的侧边支架上，安装边界的设计充分考虑了现有车间常用的安装孔位间距，不需要额外做过渡转接板。

　　设备的前端预留了工件放置的工位空间，配套的定位基座可以根据待加工工件的外形做定制化调整，压合作业时两个气缸同步伸出，带动压头沿着两根平行的导向光轴做水平进给，导向光轴采用带座直线轴承做支撑，能有效保证压头进给过程中的直线度，避免压头出现偏载导致的工件压合错位、压合面压力不均的问题。在设计思路上，这款设备没有采用复杂的伺服压力控制方案，而是采用气动驱动的简易控制逻辑，对于压合精度要求在0.1mm级别、压合力需求不超过单缸额定输出80%的作业场景，既能满足工艺要求，又能大幅降低设备的制造成本和后期维护难度，气动元件的通用性强，车间运维人员不需要经过复杂的培训就能完成易损件的更换和日常保养。

　　机架的表面处理采用喷塑工艺，相比传统的喷漆处理，涂层的附着力更强，在车间多油污、多金属粉尘的环境下，能更好的保护内部的型钢基材，避免长期使用出现锈蚀问题。设备的控制箱体集成在机架的侧下方，所有气动控制阀组、电气控制元件都布置在这个封闭箱体内，箱体的防护等级满足车间常规作业环境的要求，能避免加工过程中的切削液、粉尘进入箱体内部导致元件失效。从安装尺寸来看，设备的整体宽度控制在1.2米范围内，高度不超过0.8米，进给行程可以根据实际需求更换不同长度的气缸和导向轴做调整，最小安装空间只需要预留1.5米见方的区域就能完成布置，对于小型加工车间、生产线边的辅助压装工位来说，空间适配性远高于同吨位的立式压力机。在实际选型参考时，需要注意根据待压合工件所需的总压合力核算气缸的缸径和工作气压，避免出现压合力不足导致的压合不到位问题，同时导向轴的直径选择需要匹配最大压合负载下的挠度要求，保证长期使用过程中导向精度不会出现明显衰减。压头的格构结构在设计时已经通过有限元仿真做了刚度校核，在额定负载下，压头工作面的平面度变形量控制在0.05mm以内，能满足绝大多数平面压合作业的工艺要求，不需要额外对压头做二次加强处理。
