六轴关节式焊接作业机械臂结构设计

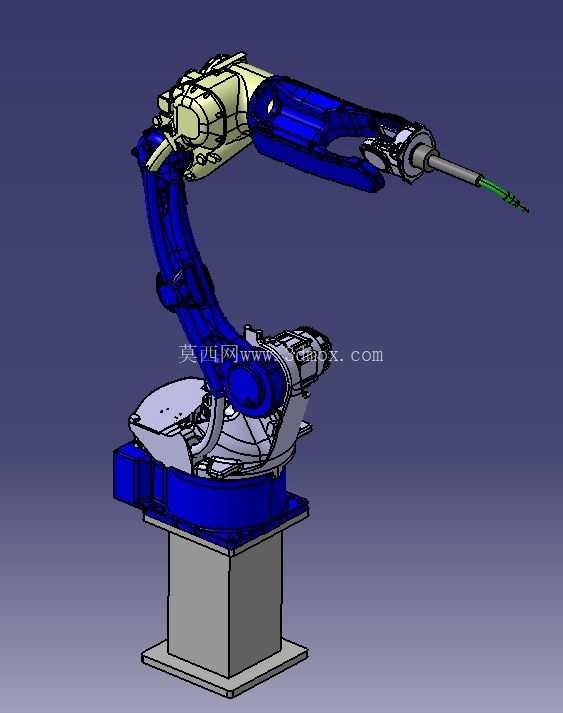

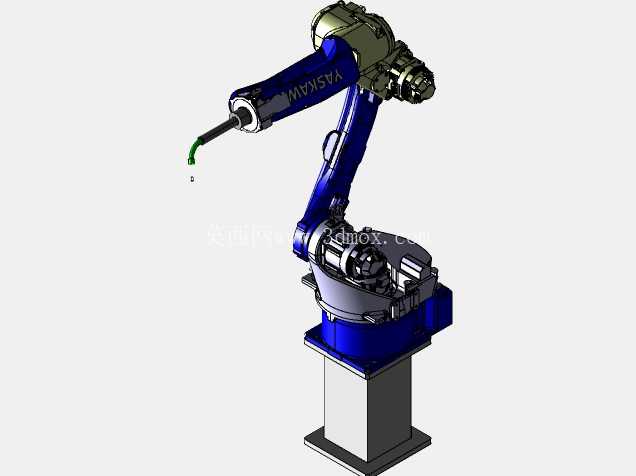

这款六轴关节焊接机械臂的结构设计，核心围绕焊接作业的大空间覆盖、高姿态灵活性需求展开，区别于通用搬运机械臂的负载优先设计逻辑，其整体构型针对焊接场景的热辐射耐受、焊枪走线防护、轨迹重复精度做了定向优化。从安装边界来看，设备采用方形立柱式基座，基座底部预留标准安装孔位，可直接固定在车间预制的钢结构安装平台或者焊接工作站的变位机配套基座上，基座整体占地尺寸控制在适配窄幅工作站布局的范围，不会过度占用车间作业面，立柱段的高度设计充分考虑了常见中厚板结构件的焊接高度需求，避免低位作业时大臂与基座周边的工装夹具发生干涉。

从关节构型设计来看，六个回转关节的排布完全匹配焊接作业的姿态需求：腰座关节可实现整周回转，覆盖基座周边环形作业范围，满足同一工位多面焊缝的焊接走位需求；大臂关节采用大扭矩回转支承结构，可支撑小臂及末端焊枪完成大仰角、大俯角的姿态调整，针对深腔结构件的内侧焊缝焊接，大臂的摆角范围做了冗余设计，可伸入常规机械臂难以抵达的腔体内部作业；小臂段的三个关节分别负责末端姿态的微调，可实现焊枪与焊缝之间任意角度的姿态匹配，无论是平焊、立焊、仰焊还是角焊缝的倾斜焊接姿态，都能通过关节联动调整到最优的焊枪倾角，保证焊接电弧的稳定性与焊缝成型质量。

末端执行端的安装接口采用标准快换式法兰设计，除了配套的气保焊枪之外，也可适配氩弧焊枪、等离子切割枪等不同作业工具，法兰周边预留了焊枪电缆、送丝管、保护气路的走线空间，所有管线均采用内置式走线设计，避免焊接过程中焊渣飞溅损伤管线，同时也防止外部走线在关节回转时与周边工件、工装发生勾挂。从实际应用场景来看，这类机械臂可广泛用于汽车零部件的车架焊接、工程机械结构件的拼焊、五金钣金件的批量焊接作业，搭配焊接变位机可实现复杂结构件的一次装夹全焊缝焊接，替代人工完成高烟尘、强弧光的焊接工位作业，降低焊接作业的职业健康风险，同时保证批量焊接作业的焊缝一致性，减少人工焊接的质量波动。

在结构细节设计上，臂体的轻量化处理是重点，大臂与小臂均采用箱型薄壁结构设计，在保证结构刚性、满足焊接过程中末端抖动量控制要求的前提下，尽可能降低臂体自重，以此提升关节的响应速度，降低伺服驱动的负载冗余，臂体表面做了耐高温防飞溅涂层处理，可抵御焊接过程中高温焊渣的溅射，避免长期作业后臂体表面被焊渣灼伤锈蚀。关节处的密封结构采用多层耐温密封圈，可阻挡焊接烟尘进入关节内部的轴承与传动结构，延长设备的维护周期，腰座与大臂衔接的位置预留了润滑脂加注通道，日常维护时无需拆解臂体即可完成关节传动部件的润滑保养。

从作业覆盖范围来看，这款机械臂的作业半径可覆盖从基座近旁到臂展极限位置的环形空间，针对常见的1.5米幅面以内的焊接工件，无需额外增加外部行走轴即可完成全部焊缝的焊接作业，对于更大幅面的工件，也可通过加装地装式第七轴行走轨道拓展作业范围，基座的安装接口可直接适配市面上主流的行走轨道安装标准，无需额外做转接结构设计。在实际产线布局中，这类机械臂可搭配双工位变位机实现上下料与焊接作业的并行，操作人员在一侧工位装卸工件的同时，机械臂在另一侧隔离工位完成焊接作业，大幅提升设备的稼动率，减少待料停机时间。针对焊接过程中的弧光干扰，臂体上预留了传感器安装位，可加装焊缝跟踪传感器，实时修正焊接轨迹偏差，应对工件装夹误差、热变形带来的焊缝位置偏移，进一步提升焊接质量的稳定性。
