预制混凝土构件内部钢筋排布三维构造

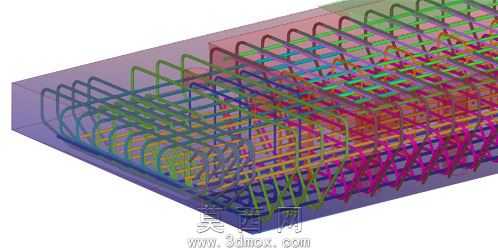

本模型采用三维参数化建模方式完成预制混凝土构件内部钢筋体系的完整搭建，建模过程中严格遵循建筑结构配筋规范，对不同受力层级的钢筋构件进行独立参数化绘制，区分纵向受力主筋、横向箍筋、构造腰筋、拉钩筋等不同功能的钢筋部件，通过精准的空间定位完成整套钢筋骨架的装配。模型渲染阶段采用半透明材质表现外部混凝土基体，将混凝土构件设置为低透明度的淡紫色半透明效果，既保留了构件整体的外轮廓形态，又能清晰展现内部钢筋的完整排布逻辑；不同功能的钢筋采用差异化的色彩材质区分，纵向主筋采用亮绿色、洋红色等醒目色彩，箍筋采用蓝紫色系，拉筋采用暖黄色系，通过色彩区分让不同类型钢筋的走向、间距、连接关系一目了然，无需剖切即可直观查看内部配筋构造。结构设计上完整还原了预制构件钢筋的排布规则，箍筋按照规范间距均匀排布并与主筋可靠绑扎定位，拉钩筋按照构造要求勾住外层箍筋与内部主筋，钢筋端部的锚固构造、转角处的钢筋弯折处理都做了精细化还原，所有钢筋的弯折半径、排布间距、保护层厚度都符合常规预制构件的设计要求。设计思路围绕预制构件施工交底与配筋可视化需求展开，摒弃了传统二维图纸难以直观表达空间配筋关系的弊端，通过三维可视化的方式清晰展现钢筋之间的穿插、避让、绑扎关系，可用于预制构件生产前的配筋校验、施工人员的技术交底、建筑结构相关的教学演示，帮助相关人员快速理解预制构件内部的钢筋构造逻辑，避免因二维图纸识图偏差导致的钢筋下料、绑扎错误，提升预制构件生产与现场施工的准确性，模型整体结构严谨，细节还原度高，各钢筋部件均为独立可编辑的建模单元，可根据实际项目的配筋参数调整钢筋直径、间距、弯折参数，适配不同规格的预制混凝土构件配筋设计需求。
