建筑MEP暖通空调管线协调布局设计

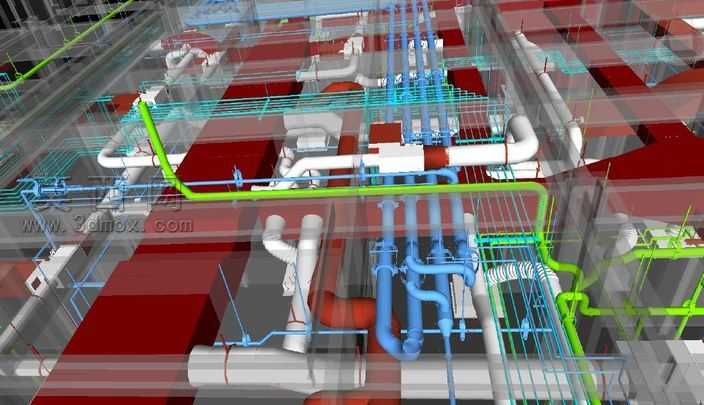

本作品为建筑机电系统的MEP暖通空调协调三维设计成果，建模阶段严格遵循民用建筑机电管线综合排布规范，针对建筑内部的暖通空调系统管线进行全参数化三维搭建。建模过程中首先梳理建筑结构的梁柱、楼板边界条件，将不同功能的管线按照系统属性进行分类建模：绿色管线对应通风排烟系统，蓝色管线对应空调冷冻水供回水系统，白色管线对应冷凝水及给排水配套管线，红色区域为建筑结构预留的管线避让空间。材质设置上，不同系统管线采用差异化的半透明哑光材质，既保证各系统管线的辨识度，又能透过管线观察到下层的结构与其他专业管线布局，避免出现视觉遮挡影响碰撞检查。结构设计层面，充分考虑管线的安装检修空间，对管线交叉区域进行翻弯优化，所有弯头采用标准曲率半径的弧形过渡，既降低流体输送阻力，也符合现场施工的弯折工艺要求。设计思路围绕多专业协同的核心目标，通过三维可视化的方式提前排查暖通管线与结构、电气、给排水专业的碰撞点，将传统二维图纸中难以发现的管线交叉、净空不足等问题在设计阶段解决，大幅减少现场施工的返工成本。模型中所有管线的管径、标高、坡度均符合暖通空调设计规范要求，支吊架的预留位置同步在模型中进行了点位标注，可直接导出用于施工交底，为后续的现场安装、系统调试提供精准的三维参照，也为建筑全生命周期的机电系统运维提供可视化的数字基础。
