多高层钢结构节点及整体框架三维设计

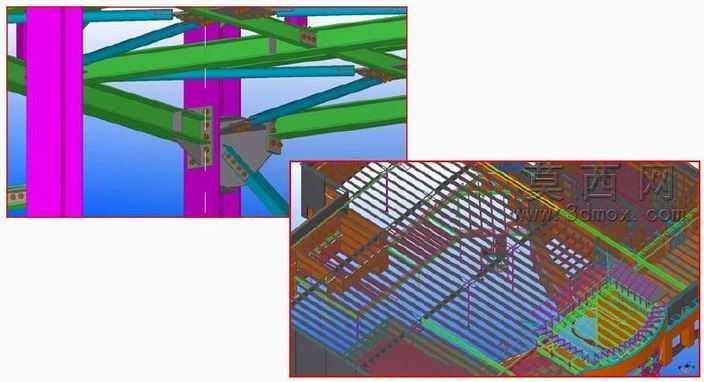

本模型采用三维参数化建模方式完成，完整还原了多高层钢结构建筑的核心受力体系，建模过程中严格遵循钢结构设计规范的构造要求，对所有构件的几何尺寸、连接位置进行了精准定位。模型涵盖竖向承重钢柱、多方向布设的主次钢梁、梁柱刚接节点、楼层钢承板及配套支撑构件，不同构件采用差异化的色彩材质区分：竖向承重柱采用醒目的洋红色材质标识，横向主钢梁采用深绿色材质，次梁及支撑构件采用青蓝色材质，楼层压型钢板及附属构件采用橙、蓝等分层配色，既方便快速区分构件类型，也清晰呈现了结构的空间层次关系。在节点处理上，模型细致还原了梁柱连接处的加劲肋、连接板、螺栓排布构造，完整复现了刚接节点的传力路径细节，可直观查看柱身加劲板与梁翼缘的对应位置、连接板的厚度及螺栓群的排布规律，避免了常规结构建模中节点简化导致的构造缺失问题。整体框架建模遵循从整体定位到局部细化的设计思路，先完成轴网定位与竖向钢柱的布设，再依据楼层标高依次搭建各层主次梁体系，随后补充节点处的连接构件，最后完成楼层板与支撑体系的装配，建模过程中所有构件均采用可编辑的参数化特征创建，支持后续根据实际项目需求调整构件截面尺寸、节点连接参数。渲染阶段采用正交视角与透视视角结合的展示方式，既可以通过局部放大视图清晰查看单个节点的构造细节，也可以通过整体轴测视图完整呈现整个钢结构单元的空间布局，材质设置上区分了不同构件的表面质感，钢构件采用哑光金属材质模拟真实钢材的表面效果，构件边缘做了细微的倒角处理避免模型出现生硬的棱角，整体模型结构逻辑清晰，构造细节完整，可用于钢结构施工交底、构造教学演示、结构方案可视化展示等场景，能够帮助相关人员快速理解钢结构的传力逻辑与节点构造要求，清晰展现钢结构体系中各构件的空间位置关系与连接方式。
