分层式智能身份识别终端结构设计方案

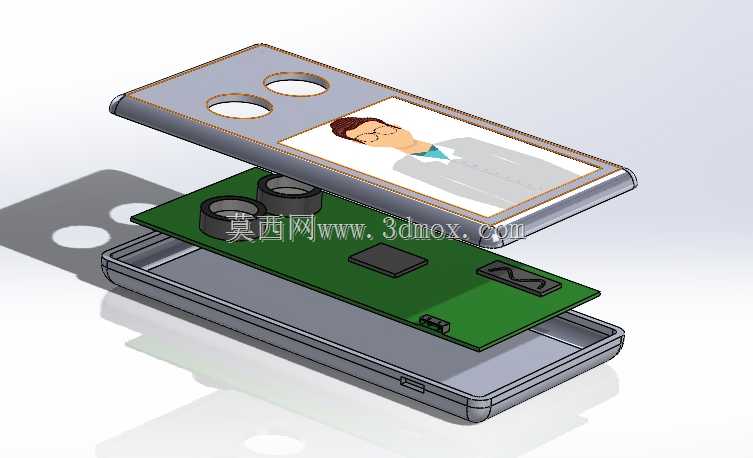

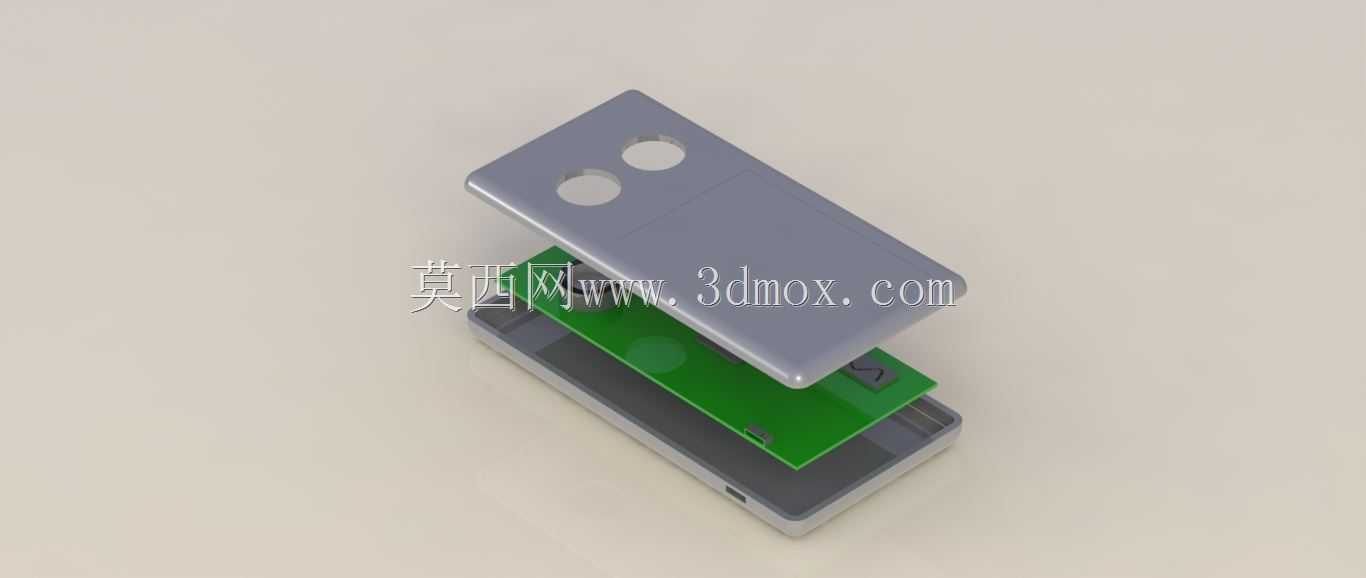

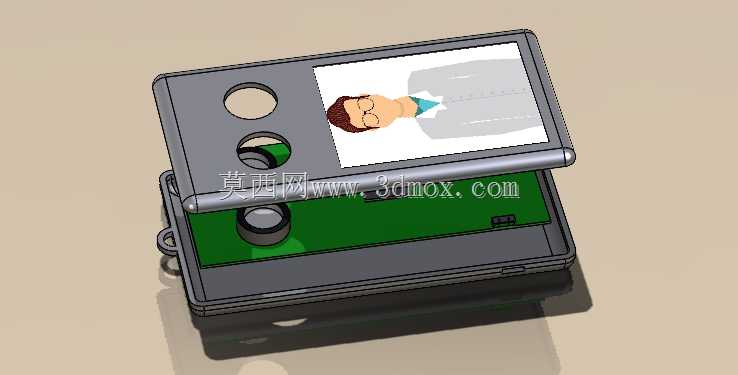

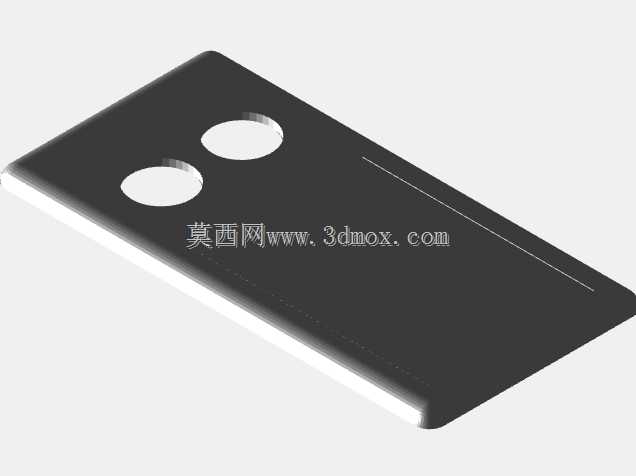

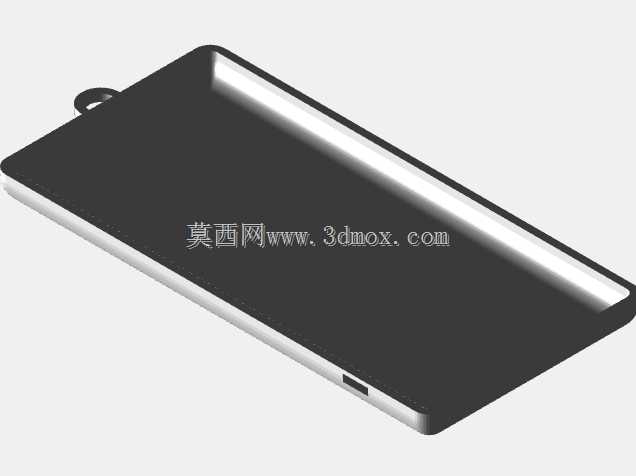

　　这款分层堆叠结构的智能身份识别终端，主要面向政务办事窗口、交通枢纽核验点、企业访客登记场景、校园身份核验通道等需要快速完成人证比对的使用场景，替代传统人工核验身份证信息的低效模式，实现证件信息读取、人脸比对、数据暂存的一体化功能。从结构拆分状态能清晰看到，整体采用三层堆叠的装配逻辑，最上层为带人像显示区域的面板层，预留两个圆形开孔对应内置的补光与识别模组，面板边缘做了圆弧过渡处理，避免日常携带或手持操作时的锐边划伤，面板表面的人像区域采用半透明视窗设计，既可以显示内置存储的持证人信息，也能在核验过程中实时展示采集到的人脸比对画面。中间层为核心电路承载层，绿色PCB板上集成了信息读取线圈、主控芯片、存储模块以及两个对应上层开孔的光学模组，所有元器件的排布都避开了上下层的装配定位柱位置，板边预留的焊盘对应下层壳体的触点接口，不需要额外飞线连接，减少装配工序的同时也降低了长期使用中线缆松脱的故障概率。最下层为电池与底壳层，内置薄型储能模块为整机供电，底壳侧面预留了数据接口与物理按键的安装位，底壳边缘的卡扣结构与上层面板扣合后，不需要额外打螺丝就能实现整机的固定，后期维护时只需要用撬片沿接缝处就能拆开外壳更换元器件，大幅降低售后维护的时间成本。

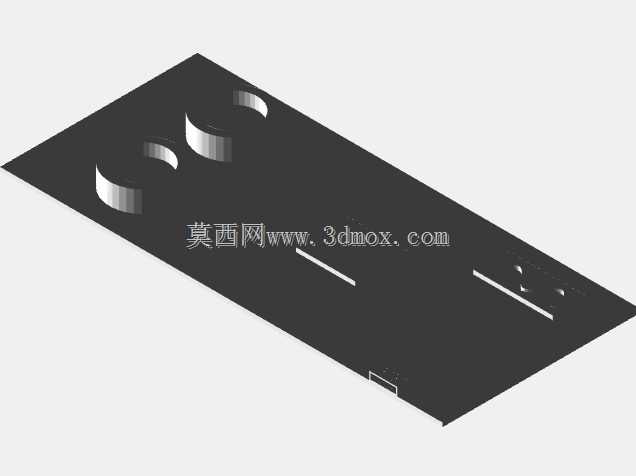

　　从尺寸边界来看，整体外轮廓和常规居民身份证尺寸保持一致，厚度控制在8毫米以内，可以轻松放入常规卡包、证件套中，不会额外增加携带负担，所有外露的接口都做了微凸的防水胶圈预留位，日常使用中泼溅的水渍不会直接渗入内部电路，适配户外移动核验的使用需求。设计过程中优先考虑了装配的容错率，每层结构的定位柱都做了15度的导入倒角，PCB板上的安装孔比定位柱直径大0.2毫米，抵消注塑件生产过程中的收缩公差，避免出现装配时孔位对不齐的问题。上层视窗区域的内表面做了细磨砂处理，减少环境光线在屏幕表面的反光，即使在户外强光环境下也能清晰看到显示内容，两个圆形光学模组的安装位做了阶梯沉台，模组安装后表面和面板内表面齐平，不会出现凸点顶起视窗面板的问题。

　　中间PCB板的元器件排布做了高度差管控，最高的元器件高度不超过3毫米，确保上下层扣合后不会出现元器件被挤压的情况，线圈模块沿板边环绕布置，避开中间的主控芯片区域，减少信号干扰，提升身份信息读取的灵敏度。底壳内部做了纵横交错的加强筋，筋条厚度控制在0.8毫米，既可以提升壳体的抗弯折强度，放在口袋中受到挤压不会出现壳体变形的情况，也能在电池和PCB板之间形成隔离层，避免电池异常发热直接传导到上层电路。侧面的物理按键采用悬臂梁结构，按键本身和底壳一体注塑成型，不需要额外装配独立按键，减少零件数量的同时也提升了按键的使用寿命，按压力度控制在2.5牛左右，按压反馈清晰不会出现误触。

　　整机的所有棱角都做了R0.5以上的圆角处理，包括内部的加强筋边缘也做了倒角，避免装配过程中锐边割伤操作人员的手部，也防止长期使用中锐边割坏内部的连接排线。在实际使用场景中，这款终端既可以作为独立的便携核验设备，由外勤人员随身携带完成流动人员的身份核验工作，也可以嵌入到自助办事终端、闸机设备中作为身份读取模块使用，分层的结构设计可以根据不同的使用需求灵活调整配置，比如不需要自带电池的嵌入式场景，可以直接拆除下层的电池模块，将整体厚度压缩到5毫米以内，适配闸机内部狭窄的安装空间。电路层的接口采用通用触点设计，可以直接对接不同主控方案的外接主板，不需要重新设计PCB结构，大幅拓展了产品的适配范围。
