汽车鼓式制动器制动鼓结构三维设计

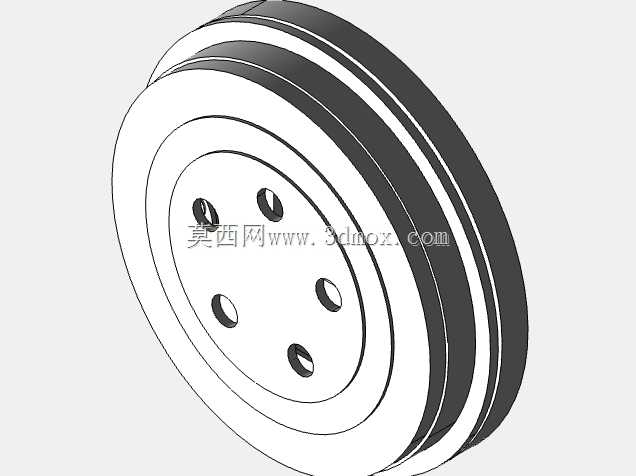

　　在商用车及经济型乘用车的后轮制动系统选型中，鼓式制动器凭借制动力矩大、密封性能好、成本可控的特性，至今仍是重载工况下的主流配置，本次建模的核心部件为鼓式制动器的制动鼓本体，是整套制动系统中直接承担制动力矩输出的核心旋转构件。从实际装车场景来看，该部件安装于车轮轮毂外侧，随车轮同步旋转，制动时内部的制动蹄片在分泵推力作用下向外张开，压紧制动鼓内圆柱面，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速或驻车。

　　设计过程中首先需要匹配轮端的安装边界，制动鼓端面的五个螺栓过孔需要与轮毂的安装螺柱位置完全对应，孔位分度圆直径、螺栓孔孔径都需要严格适配对应车型的轮毂参数，避免装车时出现干涉无法装配的问题；制动鼓的内圆柱面是核心摩擦工作面，其圆柱度、表面粗糙度直接决定制动过程的平顺性，建模时需要预留合理的磨损余量，对应实际使用中多次镗削修复的尺寸需求。从结构特性来看，该制动鼓采用双层加强筋结构，外圈的环形凸起既可以提升制动鼓的整体刚度，避免长时间制动高温下出现形变失圆，也能增大散热面积，缓解连续制动带来的热衰退问题；中心的定位止口需要与轮毂轴头精准配合，保证制动鼓与车轮的同轴度，避免制动时出现抖动、跑偏的故障。

　　设计时需要重点考量制动鼓的壁厚参数，壁厚过薄会导致刚度不足、热容量小，连续制动后容易出现开裂，壁厚过大则会增加轮端簧下质量，影响车辆的悬挂响应与操控性能，本次建模的壁厚参数参考同级别量产车型的成熟设计，在刚度、热容量与重量之间做了平衡。安装边界方面，制动鼓的轴向尺寸需要匹配制动底板的安装位置，保证制动蹄片的摩擦面完全处于制动鼓的内圆柱面范围内，避免出现偏磨；制动鼓的外圈直径需要适配轮辋的内部空间，预留足够的通风间隙，避免制动鼓与轮辋发生剐蹭。从实际使用场景出发，鼓式制动器的密封结构可以阻挡泥水、砂石进入摩擦工作面，在非铺装路面、重载货运场景下的可靠性优于盘式制动器，这也是很多皮卡、轻卡、重载货车后轮依然采用鼓式制动的核心原因。

　　建模过程中对制动鼓的安装孔位做了等比例还原，每个孔的倒角、端面的加工余量都按照实际机加工工艺做了细节处理，外圈的散热环带的圆角过渡也做了优化，避免应力集中导致的疲劳开裂。对于结构设计从业者来说，该模型可以作为鼓式制动器整体设计的基础参考，通过调整安装孔分度圆、内摩擦面直径、壁厚等参数，可以快速适配不同吨位、不同车型的制动需求；对于三维建模学习者来说，该模型涵盖了回转体建模、孔阵列、圆角过渡、加强筋设计等常用机械建模操作，可作为典型回转类汽车零部件的建模练习案例。需要注意的是，制动鼓作为安全件，其材质通常采用灰铸铁打造，具备良好的耐磨性与导热性，建模时的尺寸公差需要严格按照汽车行业的安全件标准设定，关键配合面的公差等级需要满足装车要求，避免因尺寸偏差导致制动失效的风险。
