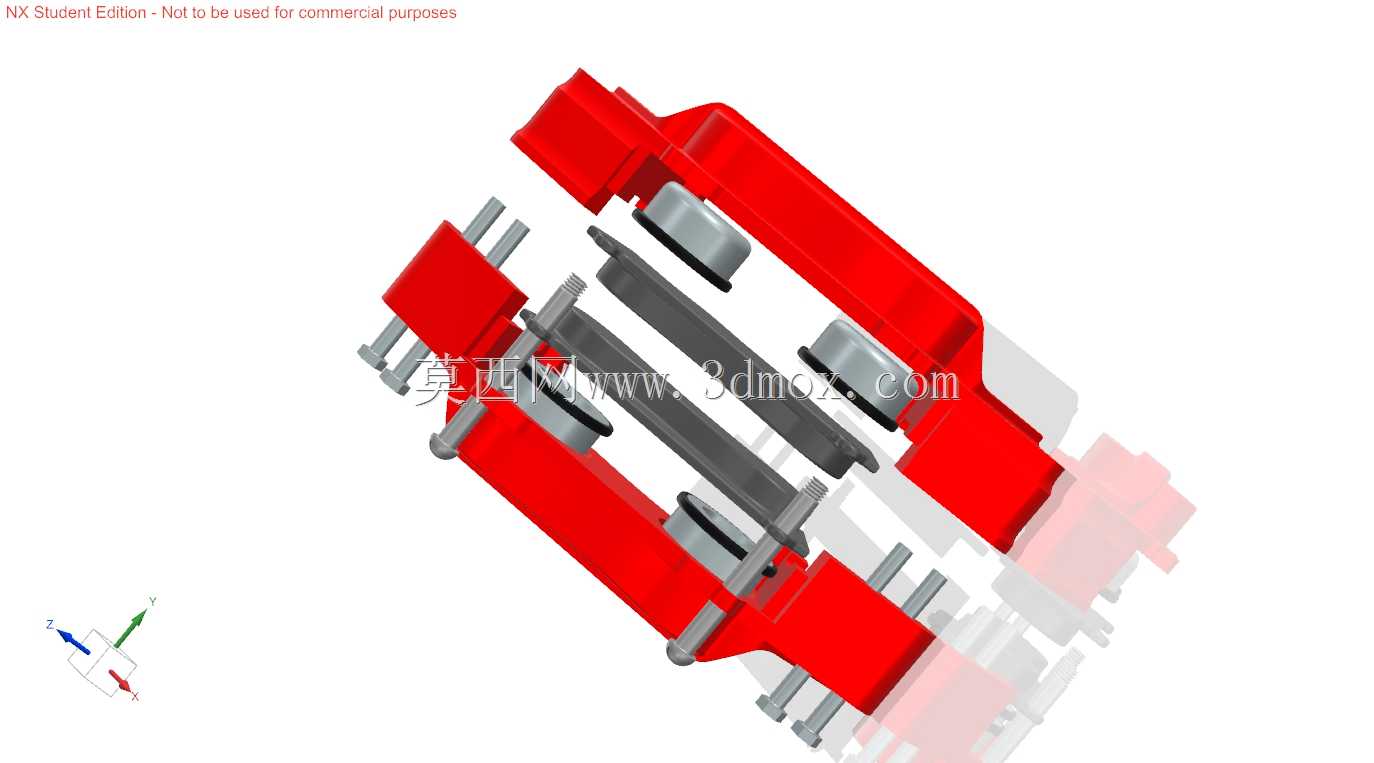

盘式制动系统刹车片结构三维数模

　　这套刹车片三维结构数模还原的是乘用车盘式制动系统的核心摩擦执行部件，在日常车辆运维、制动系统改装、制动性能仿真分析场景中，都可以作为结构参考基准。从实际装车工况来看，这类刹车片成对安装在刹车卡钳的活塞与支架滑槽内，制动动作触发时，卡钳活塞推动两侧刹车片同步压向随车轮转动的刹车盘，通过摩擦材料与制动盘端面的滑动摩擦，将车辆行进的动能转化为热能耗散，最终实现车轮减速或锁止，是车辆主动安全系统里直接决定制动效能的终端执行零件。

　　从结构设计逻辑来看，整个刹车片总成分为三个核心功能层：最外层是直接与刹车盘接触的摩擦材料层，这部分的材料选型直接决定制动脚感、磨损速率与高温稳定性，数模里还原的摩擦块外形预留了均匀的散热沟槽边界，避免连续制动时摩擦面形成气膜导致制动力衰减，同时摩擦块的边角做了小尺寸倒角处理，既可以减少制动初期的尖锐异响，也能避免刹车片与刹车盘接触瞬间的冲击抖动。中间层是钢制背板，数模里可以看到背板采用了等强度冲压结构，边缘设置了与卡钳滑槽匹配的定位凸耳，安装时凸耳嵌入卡钳支架的导向槽内，限制刹车片的周向转动与径向窜动，背板的平面度公差直接影响摩擦块与刹车盘的贴合面积，设计时需要保证背板在10MPa制动压力下的平面变形量不超过0.1mm，避免出现偏磨、制动抖动问题。部分结构还在背板与摩擦块之间设置了减震隔片，数模里还原了这层薄钢片的结构，主要作用是阻隔制动摩擦产生的高频振动向卡钳、转向节传递，降低驾驶舱内的制动噪音。

　　从安装边界尺寸来看，这套刹车片适配常规15-17寸轮毂配套的单活塞浮动卡钳，摩擦块的有效摩擦宽度对应280-320mm直径的通风刹车盘，背板上的定位凸耳间距与卡钳滑槽的配合间隙控制在0.05-0.15mm之间，既保证刹车片在滑槽内可以自由滑动回位，又不会因为间隙过大产生制动敲击异响。摩擦块的厚度设计预留了磨损极限余量，当摩擦材料磨损至剩余厚度3mm时就需要更换，数模里也还原了摩擦块与背板的铆接结构，避免高强度制动时摩擦块与背板脱离引发制动失效。

　　在实际工程应用中，这类刹车片的三维数模可以用于制动卡钳的匹配设计，验证刹车片在卡钳全行程内的运动干涉情况，也可以用于制动系统的热力学仿真，模拟连续制动下摩擦块的温度场分布，优化摩擦材料的配方与散热结构。对于维修端的技术人员来说，通过三维数模可以直观理解刹车片的安装定位逻辑，判断刹车片偏磨、卡滞故障的产生原因，比如当卡钳导向销润滑不足导致回位不良时，就会出现刹车片单侧异常磨损，此时对照数模的安装边界就可以快速排查故障点。

　　需要注意的是，不同车型的刹车片安装接口尺寸存在差异，这套数模的结构尺寸对应主流家用乘用车的浮动卡钳配置，在用于其他车型的制动系统设计时，需要根据卡钳的活塞直径、刹车盘的有效摩擦半径、车辆的轴荷参数调整摩擦块的面积与背板的定位结构，保证单位面积的摩擦压力处于合理区间，避免摩擦材料过早磨损或者制动力不足。
