鼓式制动器内部结构三维数模展示

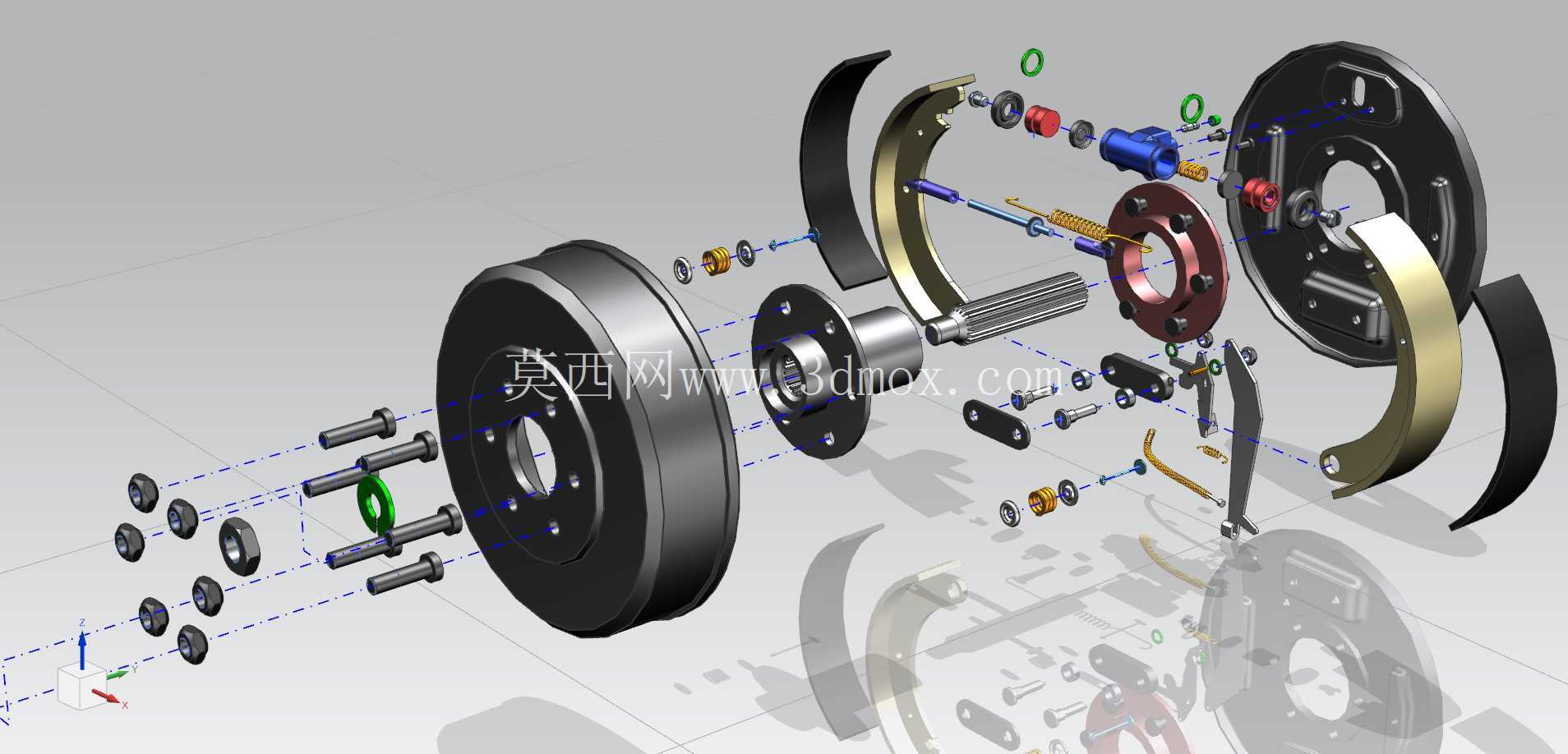

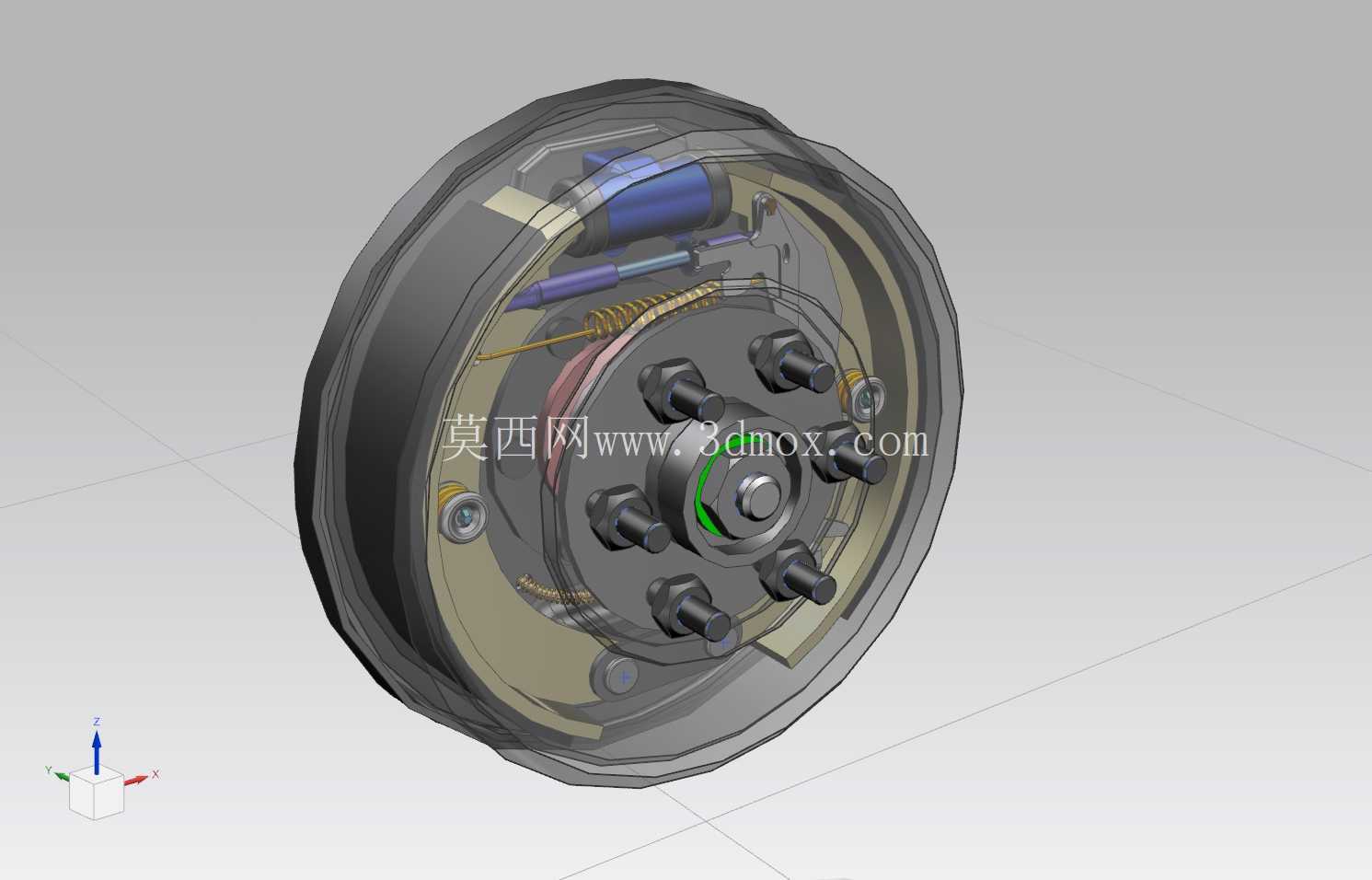

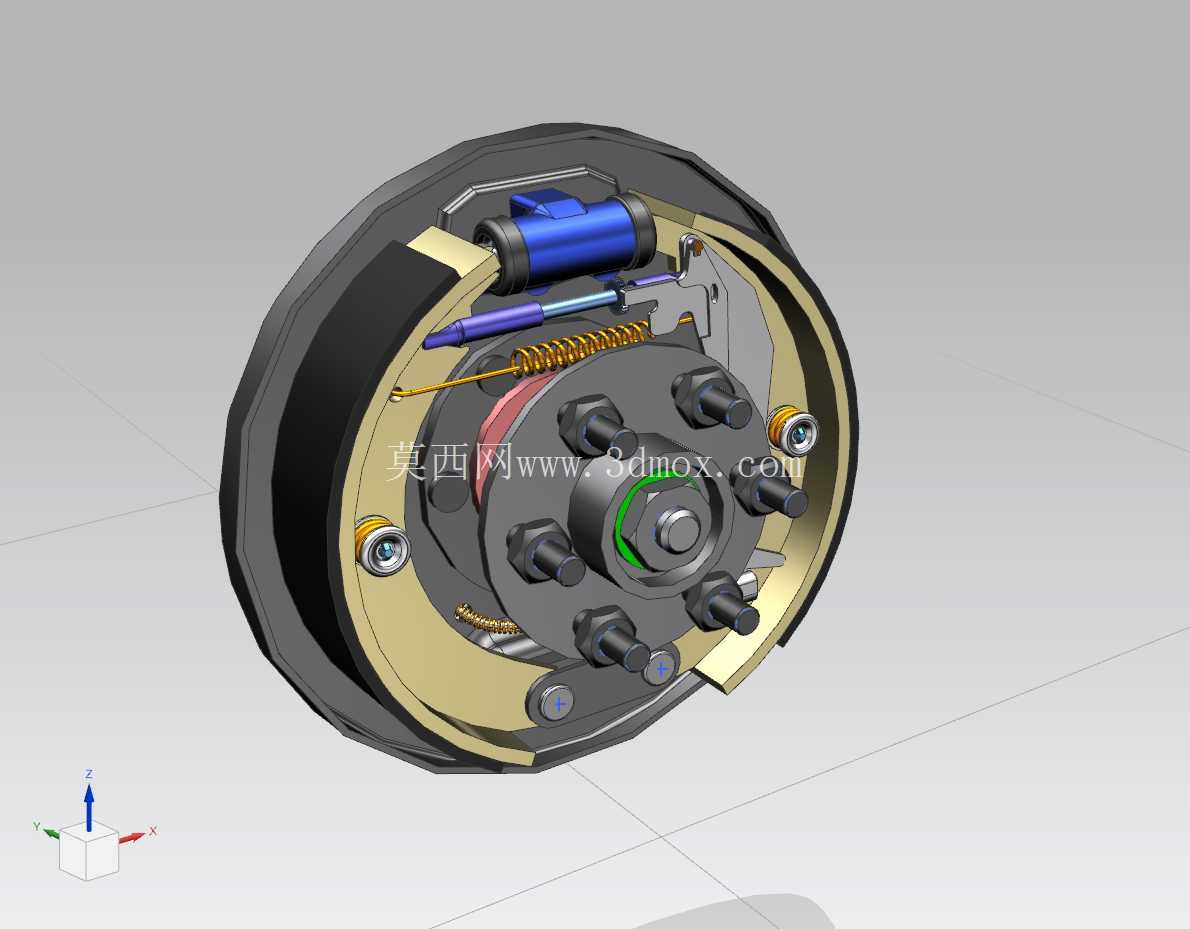

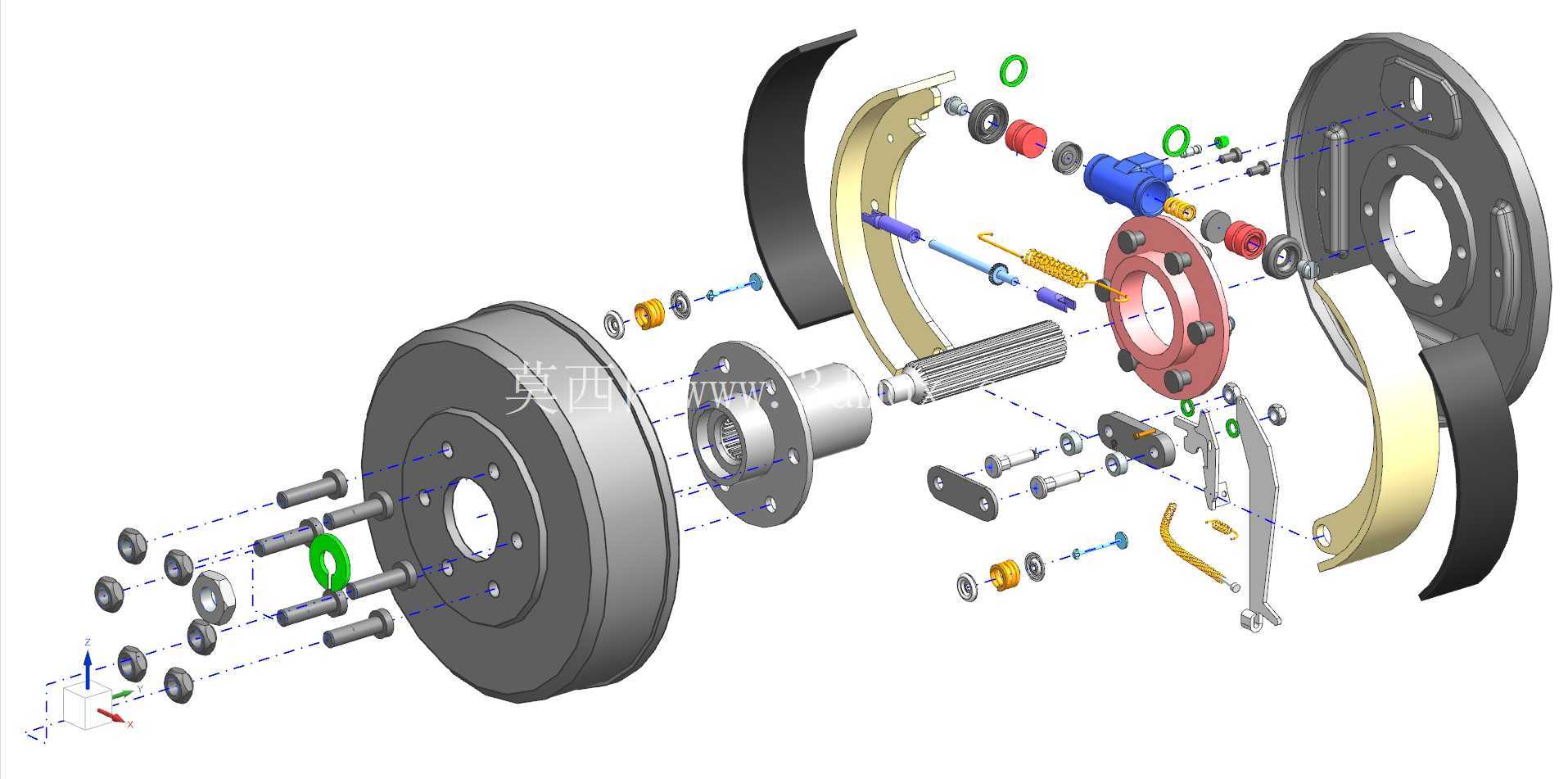

　　在商用车、乘用车的轮边制动系统以及部分工程机械的行走机构制动单元中，鼓式制动器凭借制动力矩大、防尘防水性能优异、成本可控的特点，至今仍在重载低速工况的制动场景中保有较高的应用占比。这套三维数模完整还原了鼓式制动器的内部装配关系，从制动底板的固定基准开始，依次呈现了制动蹄、回位弹簧、制动分泵、调整机构、摩擦衬片、轮毂连接螺栓等全部核心部件的装配位置与配合间隙，做了半透明的制动鼓外壳处理，能让结构设计人员直观观察内部零件的运动干涉情况，不需要反复做剖面剖切就能理清各部件的动作逻辑。

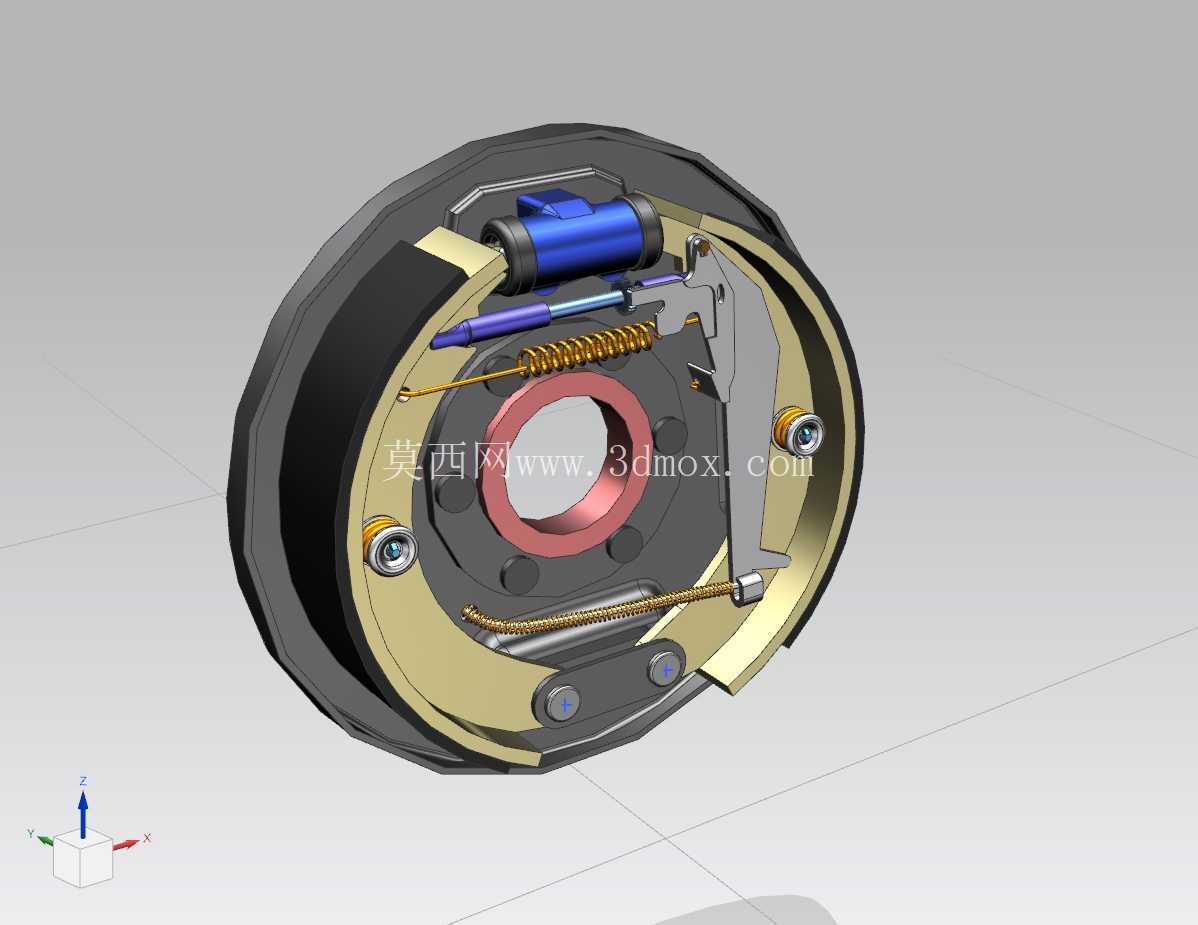

　　从实际使用场景来看，这类鼓式制动器多用于载重货车的后轮、轻型客车的后轮以及部分农用机械的行走轮制动，工作时依靠制动分泵推动两侧制动蹄向外张开，让摩擦衬片紧紧压在制动鼓的内圆柱面上，通过摩擦力将车轮转动的动能转化为热能散出，实现车辆减速或者驻车的功能。数模里还原了回位弹簧的预紧角度与安装挂点，这部分设计直接决定了制动解除后制动蹄能不能快速回位，避免出现拖磨、摩擦片异常磨损的问题，实际选型中这部分的弹簧刚度需要匹配整车的制动分泵推力，刚度太大容易导致制动踏板力过高，刚度太小则会出现回位滞后、制动拖滞的故障。

　　设计思路上，这套数模遵循了传统领从蹄式鼓式制动器的结构逻辑，领蹄在制动时会产生增势效果，从蹄则为减势，两者配合能在保证足够制动力矩的同时，让两侧摩擦片的磨损尽可能趋于均匀。数模中预留的轮毂连接螺栓孔位按照标准轮边安装尺寸设计，安装边界与常规的13吨级商用车后轮轮毂匹配，制动鼓的外径尺寸、制动蹄的张开行程都做了参数化的建模处理，结构设计人员可以直接在这个数模基础上修改摩擦片宽度、分泵缸径等参数，适配不同载荷等级的车型需求。

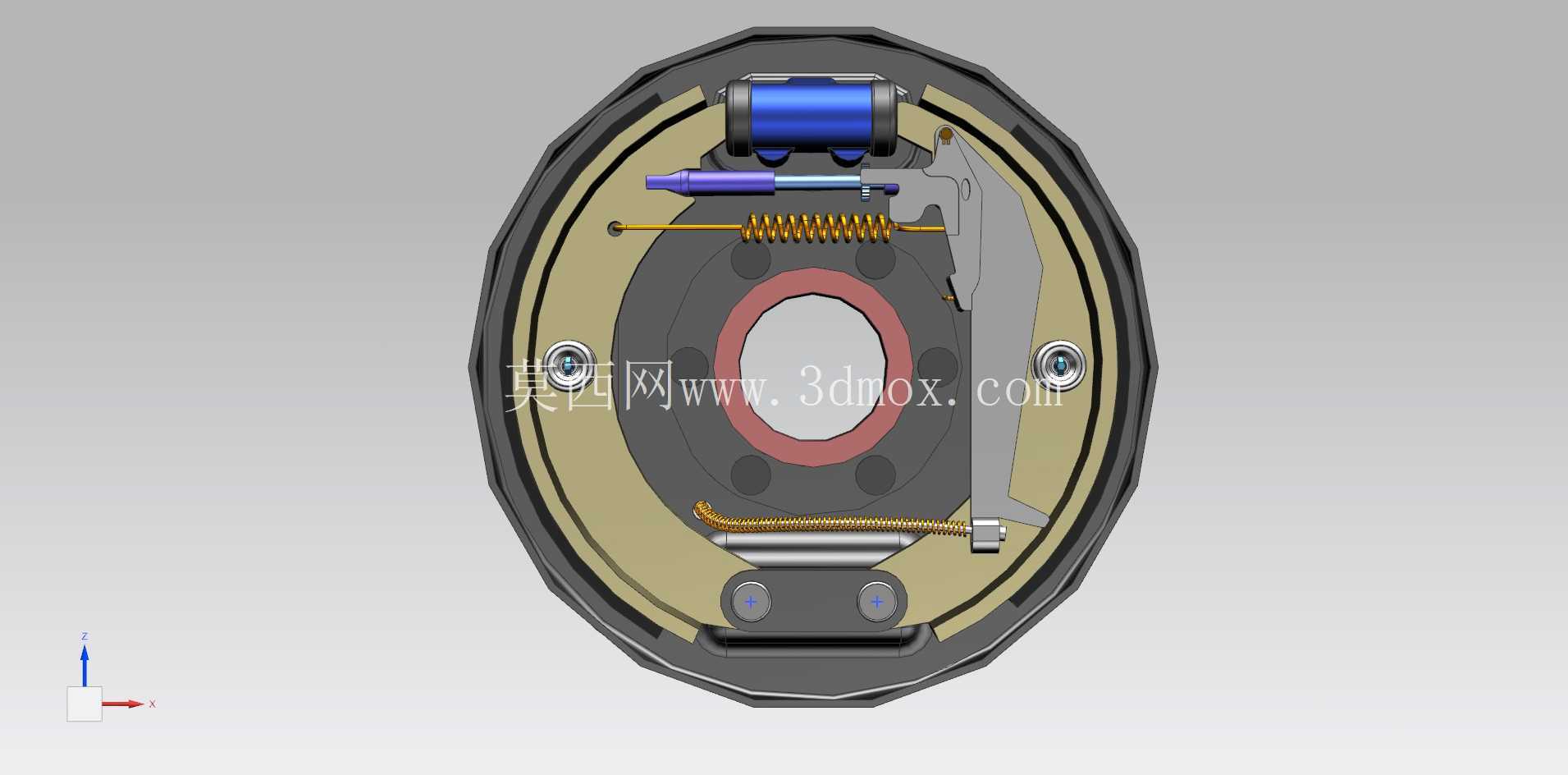

　　从安装边界来看，制动底板的固定孔位采用圆周均布设计，与车桥转向节或者后桥桥壳的安装法兰完全匹配，不需要额外做转接法兰就能完成装配，数模中也体现了制动间隙调整机构的结构，这部分是鼓式制动器维护中的核心部件，手动调整臂的安装位置预留了足够的操作空间，方便后期维保人员调整制动间隙，避免间隙过大导致制动踏板行程过长、制动力不足的问题。整个装配体的运动关系也在数模中做了约束，制动蹄绕支撑销的转动角度、分泵活塞的伸出行程都按照实际工作行程做了限位，能直接用于运动仿真验证，检查制动全行程中是否存在部件干涉、摩擦片接触面积是否符合设计要求。

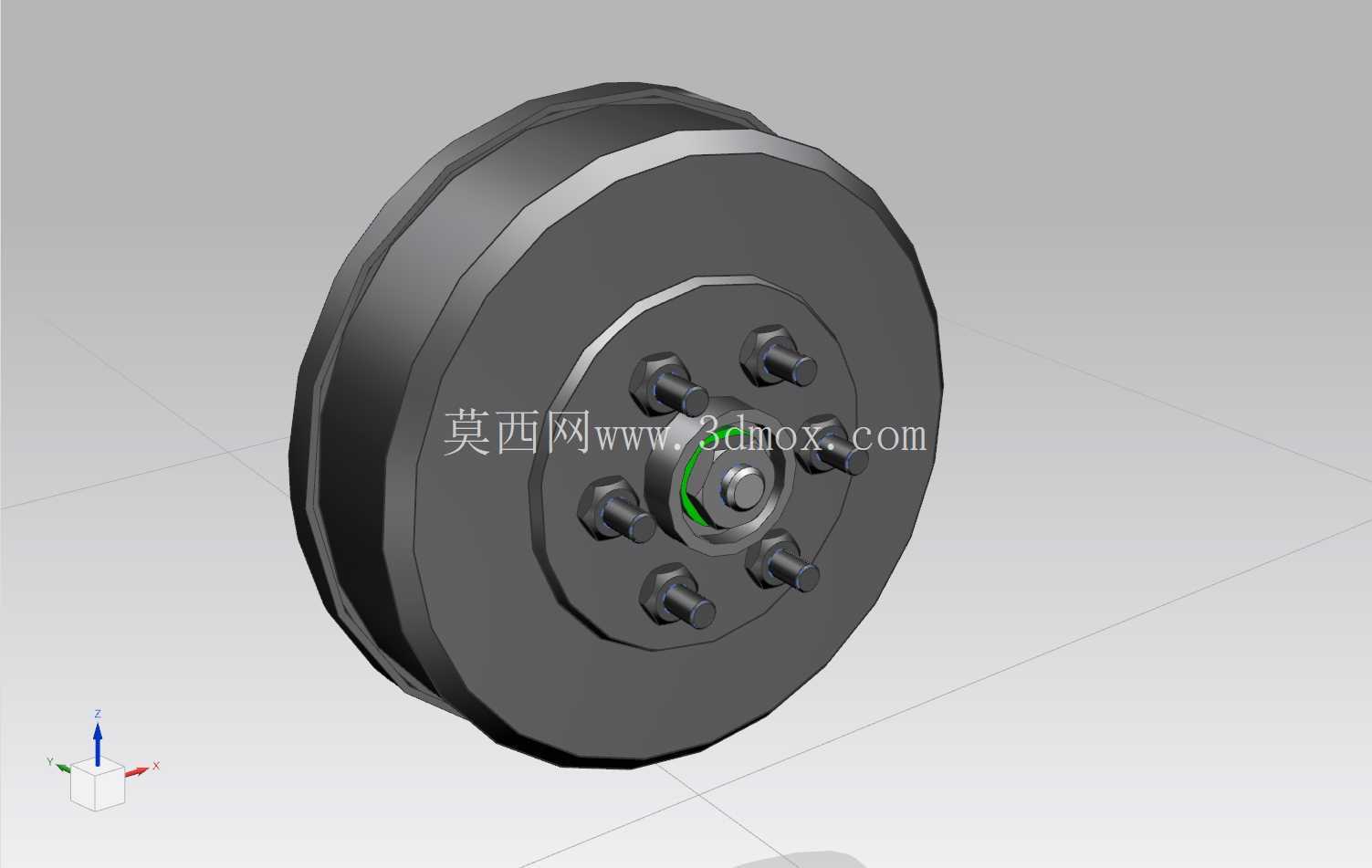

　　很多刚接触制动系统设计的工程师容易忽略制动鼓的散热通道设计，这套数模里也还原了制动鼓外缘的散热筋结构，在连续制动工况下，散热筋能加快空气对流，把摩擦产生的热量快速带走，避免制动鼓因为温度过高出现热衰退，导致制动力矩下降。另外数模中摩擦衬片的铆钉孔位置也做了精准还原，衬片与制动蹄的贴合面按照实际工艺要求做了贴合度设计，保证铆接之后衬片不会出现翘曲，制动时能和制动鼓内圆面充分接触，避免局部压力过大导致衬片过早磨损、开裂。

　　在做整车制动系统匹配的时候，工程师可以直接调用这个数模完成轮边的装配校核，检查转向时车轮跳动会不会和制动分泵、制动管路产生干涉，也能基于这个数模做有限元分析的前处理，对制动底板、制动蹄的强度进行校核，验证在最大制动力矩工况下，部件的应力分布是否在材料许用应力范围内，避免出现制动蹄断裂、制动底板变形等严重安全故障。
