ORTLIEB快拆式束带锁紧卡扣结构

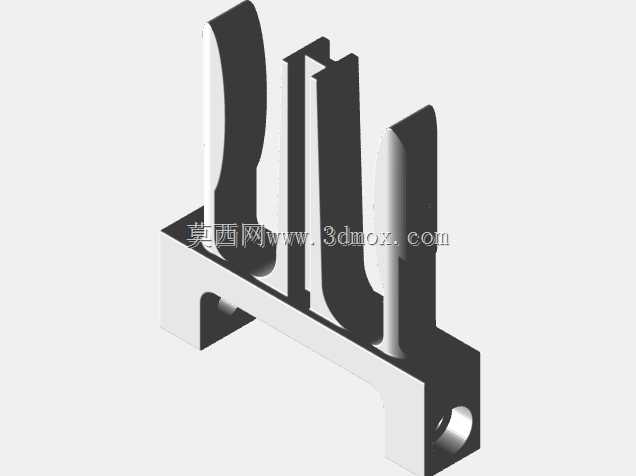

　　卡舌部分做了渐变弧度的导向面，束带穿入时顺着导向面推开弹性卡舌，穿入到位后卡舌在自身结构弹力作用下卡入束带的定位槽内，实现反向锁止，需要释放时只需扳动卡舌的外露拨片即可解除锁止，单手即可完成操作，无需额外工具。设计过程中首先考虑的是束带的适配宽度，卡舌与基座之间的穿带槽尺寸做了公差匹配，既能保证束带顺畅穿入，又不会因为间隙过大导致锁止后出现窜动滑脱的问题；基座的安装面做了防滑纹理处理，通过螺丝锁紧在安装面时，接触面的摩擦力可以抵消束带拉紧时产生的剪切力，避免长期受力后基座出现移位。这类束带锁紧卡扣常应用在户外载具绑缚、工业设备管线束紧、工装夹具快速固定场景中，核心作用是实现带状构件的快速锁紧与释放，替代传统螺栓捆扎、扎带永久固定的方案，在需要反复拆装调整的束紧工况下能大幅提升操作效率。从结构设计来看，该卡扣采用一体式基座加弹性卡舌的组合构型，基座部分预留了标准DIN912规格M3内六角圆柱头螺钉的安装孔位，可直接通过M3长度35mm的螺丝将卡扣基座固定在硬质安装面上，安装孔位做了沉头处理，螺丝锁紧后头部完全沉入基座平面，不会突出干涉束带的滑动路径。

　　弹性卡舌的壁厚做了反复校核，既要保证足够的锁止强度，承受束带拉紧时的最大拉力不发生断裂或塑性变形，又要控制扳动拨片所需的操作力在合适区间，避免操作时需要过大的按压力导致使用体验下降。安装边界方面，基座整体的外轮廓尺寸紧凑，固定时仅需要在安装面预留对应两个螺丝孔位的安装空间，穿带方向沿基座长度方向布置，不会在垂直安装面的方向占用过多空间，适合在安装空间局促的设备外侧、载具架体表面使用。实际工况中，这类卡扣需要承受长期的交变拉力，尤其是户外使用场景下还会面临温度变化、灰尘侵蚀的影响，因此结构上没有设计多余的细小缝隙，避免灰尘进入卡舌的转动间隙导致卡滞，卡舌与基座的连接部位做了圆角过渡，减少应力集中，长期反复扳动也不会出现根部断裂的问题。

　　束带与卡舌的接触位置做了锯齿状咬合齿，锁止状态下咬合齿完全嵌入束带表面的防滑槽内，即使束带受到瞬间的冲击拉力，也不会出现滑带松脱的情况，相比普通的平面压合式卡扣，锁止可靠性提升明显。在管线束紧应用场景中，这类卡扣可以将多根液压油管、电缆线束快速固定在设备架体上，后期维护需要调整线束位置时，无需剪断扎带重新捆扎，只需扳开卡舌调整束带长度即可，能大幅降低设备维护的耗材成本与操作时间；在户外载物固定场景中，搭配高强度织带使用，可以快速完成行李、装备的绑缚固定，行驶过程中不会因为震动出现松脱，需要拆卸装备时几秒即可完成解锁，操作便捷性远高于传统的绳索绑缚方案。

　　建模过程中对各个配合面的公差做了严格控制，穿带槽的宽度公差控制在0.1mm以内，保证不同厚度的适配织带都能顺畅穿入同时保证锁止力度，螺丝安装孔的位置度公差控制在0.05mm，确保安装时螺丝可以顺利穿入预制的安装螺孔，不会出现孔位错位导致无法安装的问题。卡舌的弹性变形量做了仿真校核，最大扳动角度下的根部应力远低于材料的屈服强度，保证数万次反复扳动后依然能保持足够的锁止弹力，不会出现弹性衰减导致锁止失效的问题。基座底部的安装面平面度控制在0.02mm以内，锁紧后与安装面完全贴合，不会出现局部间隙导致受力后基座倾斜，影响束带的滑动顺畅度。
