液压油箱L型安装支撑角件结构设计

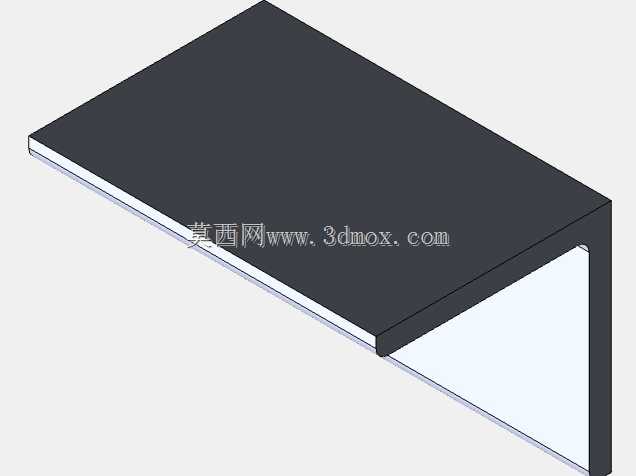

　　在液压系统的整机布局中，油箱作为储油、散热、沉淀杂质的核心承载部件，其安装固定的可靠性直接影响整套液压回路的运行稳定性，尤其是在移动作业设备、工业液压站这类存在持续振动、工况载荷波动的场景下，油箱支撑件的结构合理性往往是容易被初级设计人员忽略的细节。这款L型支撑角件，正是针对液压储油容器的边角承托需求设计的安装结构，区别于常规的平板式安装支架，它采用直角折弯的一体化成型结构，能够同时贴合油箱侧壁与底部安装基准面，在两个垂直方向上提供限位与承载支撑，避免油箱在设备运行过程中出现横向窜动、竖向移位的问题。

　　从实际应用场景来看，这类支撑角件多用于中小型开式液压油箱的边角固定，通常会在油箱的四个底角位置对称布置，每一件角件的水平折边贴合油箱底面边缘，竖直折边贴合油箱侧壁下部，通过焊接或者螺栓紧固的方式与油箱本体连接，再将水平折边与设备的安装机架、底座平台进行固定，形成稳定的三角受力结构，相比单独采用底部托板的固定方式，这种带侧限位的角件能够更好地抵抗设备启停、液压元件工作时产生的侧向冲击力，尤其是在工程机械、移动液压设备这类存在倾斜、颠簸工况的使用场景下，能够有效避免油箱因长期受交变载荷出现焊缝开裂、固定螺栓松脱的问题。在设计思路上，这款角件没有采用额外的加强筋结构，而是通过折边的宽度匹配、板材厚度选型来满足承载需求，竖直折边的高度控制在油箱侧壁高度的1/8到1/6区间，既能够提供足够的侧向支撑接触面积，又不会过多遮挡油箱侧壁的油位计、放油口、管路接头的安装空间；水平折边的宽度则根据配套螺栓的安装尺寸预留足够的操作空间，折边的折弯处采用了合理的内R角过渡，避免折弯加工时出现板材开裂、应力集中的问题，同时折边的边缘做了钝化处理，防止安装作业时划伤操作人员、刮损液压管路的外保护层。

　　从安装边界来看，这款角件的两个折边平面均保持了较高的平面度公差，安装孔位的位置度偏差控制在合理范围内，能够保证与油箱本体、安装底座的贴合度，避免因贴合间隙过大导致固定后存在装配应力，长期受振动出现疲劳损坏；角件的整体外形尺寸适配常用的100L到300L容量的中小型液压油箱，板材厚度根据承载重量选型，能够承受满载油液时的静态载荷，同时预留了足够的安全系数应对动态工况下的冲击载荷。在实际的管路布局配套中，这类角件的安装位置通常会避开油箱底部的放油螺塞、侧壁的回油口与吸油口位置，不会干涉液压管路的走向布置，同时角件的竖直折边与油箱侧壁贴合后，还能够在一定程度上增强油箱边角处的结构强度，避免油箱在吊装、转运过程中边角受碰撞出现变形。对于结构设计人员来说，这类支撑角件的设计看似简单，实则需要结合实际的载荷分布、安装空间、加工工艺综合考量，比如折弯半径的选择需要匹配所用板材的厚度，过小的折弯半径会导致折弯处应力集中，过大的折弯半径则会导致两个折边的贴合面出现间隙，影响安装精度；安装孔的大小需要匹配常用的固定螺栓规格，孔位距离折边的距离需要满足螺栓紧固时的操作空间，避免出现扳手无法就位的问题。在弯管加工、管材输送类设备的液压系统配套中，这类支撑角件的应用十分普遍，因为这类设备的液压系统通常布局紧凑，油箱安装空间有限，采用这种一体化折弯的角件能够在最小的空间占用下实现可靠的固定，不需要额外设计复杂的支撑框架，既能够减少加工工序、降低制造成本，又能够减轻设备的整体重量，同时安装维护也更加便捷，当需要拆卸油箱进行清理、维护时，只需要拆除角件上的固定螺栓即可，不需要拆解周边的管路与其他结构件。

　　从受力角度分析，当油箱满载油液时，重量主要由四个角件的水平折边承担，竖直折边主要起到限位与抵抗侧向力的作用，这种受力分配方式让角件的材料性能得到了充分利用，不需要采用过厚的板材就能够满足承载要求，相比采用整块安装板固定油箱的方式，能够节省大量的板材材料，同时也减少了安装面的加工面积，降低了加工成本。在实际的建模过程中，这类零件的建模逻辑也十分清晰，首先绘制两个垂直方向的折边轮廓，通过钣金折弯特征生成主体结构，再添加安装孔、边缘倒角等细节特征，建模时需要注意折弯系数的设置，保证展开后的下料尺寸与实际加工尺寸一致，避免出现折弯后孔位偏差、折边尺寸不符合要求的问题；同时在装配验证时，需要检查角件与油箱、安装底座之间是否存在干涉，螺栓安装位置是否有足够的操作空间，折边的接触面积是否能够满足压强要求，避免长期使用后出现压溃、变形的问题。
