大满贯专业HE-6空气悬架核心部件结构

　　空气悬架系统在商用车、高端乘用车以及特种作业车辆的底盘配置中占比逐年提升，这类部件直接决定了车辆行驶过程中的滤震表现、载荷自适应调节能力以及复杂路况下的轮胎接地稳定性，本次拆解建模的HE-6型空气悬架组件，属于空气弹簧总成的核心承载单元，在整套空气行驶系统中承担着缓冲路面冲击、维持车身高度、动态调整悬架刚度的核心作用。从实际装车场景来看，这类双囊式结构的空气弹簧多应用于重型载货车辆的后桥悬架、豪华大巴的全轮悬架配置，以及部分对行驶平稳性有极高要求的特种改装车辆，比如精密仪器转运车、高端旅居房车的底盘系统，相比传统钢板弹簧结构，它可以根据车辆载荷变化动态调整内部充气压力，在空载时降低悬架刚度提升乘坐舒适性，重载时提升内部压力保证悬架支撑性，避免底盘出现过度下沉或者侧倾刚度不足的问题。

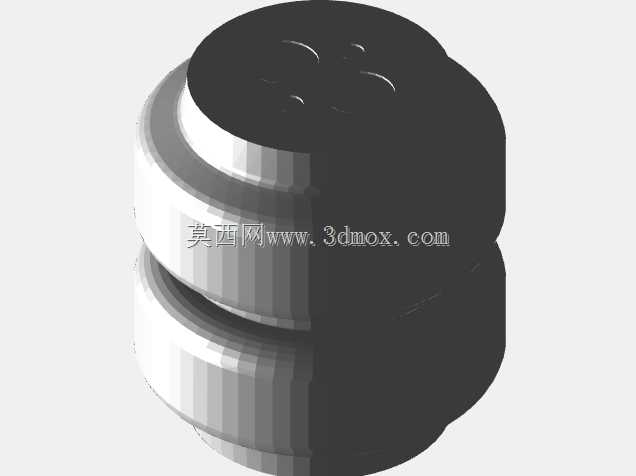

　　从结构设计逻辑来看，该部件采用上下双气室叠加的回转体结构，整体外形为同轴阶梯圆柱形态，上部端盖预留了三个均匀分布的安装定位孔，用于和车架端的安装支座进行螺栓固定，下部连接端则对应车桥端的安装基座，安装边界需要保证上下安装面的同轴度公差控制在0.5mm以内，避免充气后出现侧向偏磨导致气囊早期损坏。建模过程中还原了实物的橡胶气囊层叠结构，中间的金属腰环起到约束气囊径向膨胀的作用，当气囊内部充入压缩空气时，腰环可以限制橡胶层在高压下的径向形变量，避免气囊过度鼓胀导致的爆破风险，同时保证上下气室的形变行程始终保持在轴向范围内，不会出现侧向偏移。在实际功能实现上，该部件的气路接口集成在上端端盖位置，和整车的空气压缩机、高度调节阀、储气瓶组成完整的气路闭环，当车辆载荷增加导致车身高度下降时，高度调节阀会自动打开气路向气囊内部充入压缩空气，推动气囊伸长恢复设定车身高度，当载荷减小车身升高时，调节阀会排出部分压缩空气降低气囊内部压力，始终维持车身高度在设定区间内，不管车辆空载还是满载，都能保证悬架的工作行程处于最优区间，不会出现传统钢板弹簧重载时悬架压死、空载时硬度过高的问题。

　　从结构细节来看，气囊的橡胶层采用多层帘线增强结构，建模时还原了橡胶层和金属端盖的硫化连接边界，这部分是整个空气弹簧的密封核心，金属端盖和橡胶接触的位置设计了多道环形密封凹槽，硫化过程中橡胶会填充进凹槽内部，形成机械咬合加橡胶粘接的双重密封结构，能够承受最高1.2MPa的工作气压而不会出现漏气或者脱层问题。在安装适配层面，该部件的整体外径尺寸适配常规重型车后桥的安装空间，轴向最大伸长量和压缩量的比值控制在1.8:1，能够满足车辆在颠簸路面行驶时的悬架跳动行程需求，不会出现拉伸超限导致气囊拉脱，或者压缩超限导致上下端盖硬碰硬的问题。在工程选型过程中，这类空气弹簧的匹配需要重点核对三个核心参数：首先是最大承载能力下的静态工作气压，必须和车辆的单轴载荷相匹配，避免长期在超压状态下工作导致橡胶层加速老化；其次是安装距的适配，要保证车辆在设计满载状态下，气囊的工作高度处于产品推荐的最优工作区间，预留足够的上下跳动行程；最后是连接接口的匹配，上端盖的安装孔位分布、气路接口的螺纹规格必须和原车支座完全对应，避免出现安装干涉或者密封不良的问题。

　　相比单囊式空气弹簧，这种双囊结构的产品拥有更线性的刚度曲线，在小幅度震动过滤时表现更柔和，大幅度跳动时的刚度上升更平缓，不会出现突然的刚度跃升导致底盘冲击感明显，同时双囊结构的有效行程更长，更适合对悬架行程要求较高的越野场景或者重载货运场景。在三维建模的细节处理上，还原了橡胶气囊的褶皱形态，当气囊处于压缩状态时，层叠的橡胶褶皱会均匀折叠，不会出现局部应力集中的问题，金属腰环的位置经过精确计算，刚好处于每个气室的径向最大膨胀位置，能够最大程度限制橡胶层的径向形变，提升产品的疲劳寿命，按照行业通用的测试标准，这类结构的空气弹簧在标准工作气压下能够完成三百万次以上的充放气循环，满足车辆全生命周期的使用需求。在实际维修替换场景中，这类部件的更换不需要对底盘结构做任何改动，只需要将旧件的上下固定螺栓拆除，断开气路接头就可以完成替换，安装过程中需要注意避免气囊表面接触油污或者尖锐物体，防止橡胶层被腐蚀或者划伤导致漏气。
