西门子ET200PRO适配10针MOLEX PCB连接模块

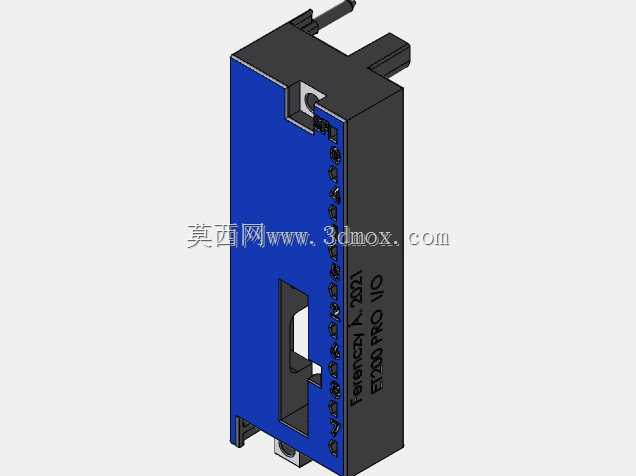

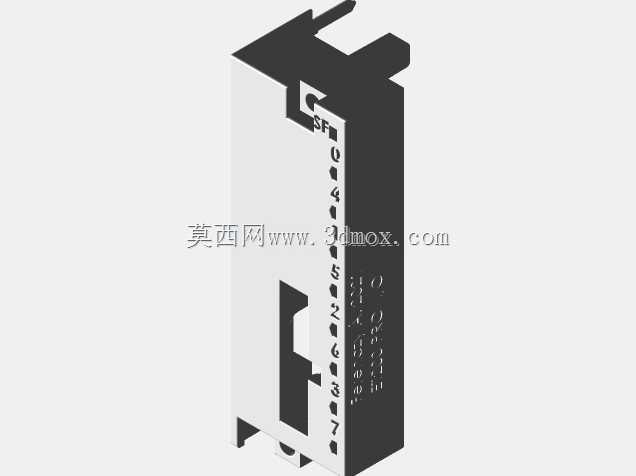

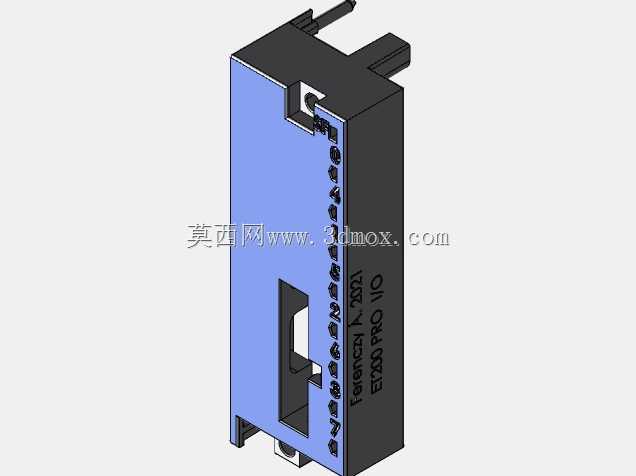

　　在工业自动化分布式IO系统搭建场景中，ET200系列作为西门子主推的现场级分布式外设，承担着将现场传感器、执行器信号就近采集传输至主控制器的核心作用，而连接模块则是实现IO模块与PCB载板之间可靠电气连接、物理固定的关键衔接部件，直接决定了现场站点的信号稳定性与安装维护效率。这款适配ET200PRO的连接模块，针对10针MOLEX PCB接口做了专门的结构优化，可同时兼容PCB正反两面的布线需求，适配KiCad环境下的电路板设计流程，能够帮助结构设计人员在做分布式IO站布局时，快速完成接口部分的结构匹配，减少重复建模的工作量。

　　从实际设备用途来看，这类连接模块主要应用在工厂自动化生产线的现场IO站、物流分拣系统的分布式控制节点、过程控制领域的现场信号采集柜等场景，替代传统的螺钉接线端子排，实现IO模块与控制PCB之间的快插式连接，既能够降低现场接线的错误率，也能大幅缩短设备安装、后期维护更换模块的时间，在高频率换型的柔性生产线上，这类快插式连接结构的优势尤为明显。从产品功能特性层面分析，该模块的主体结构采用卡扣式安装设计，模块侧边设置有定位导向槽，与ET200PRO系列IO主体装配时可实现盲插对位，避免插针错位导致的针脚弯曲、接触不良问题；模块上的针脚排布严格遵循10针MOLEX连接器的标准间距，每根插针的保持力经过结构校核，可承受工业现场常见的振动冲击，不会因为设备运行过程中的持续振动出现针脚松脱、信号中断的问题；模块外壳采用阻燃级工程塑料材质，表面做了哑光防滑处理，维护人员插拔时可获得足够的摩擦力，无需额外工具即可完成模块的拆装操作。在设计思路上，这款模型还原了实际产品的结构逻辑：首先是安装边界的严格控制，模块整体的宽度、深度尺寸完全匹配ET200PRO系列的标准安装槽位，不会出现装配后与相邻模块干涉的问题；其次是接口位置的精准对齐，PCB连接端的插针伸出长度、定位柱位置与标准10针MOLEX插座完全匹配，设计人员在进行PCB布局时，可直接调用该模型进行干涉检查，提前规避PCB元件与连接模块外壳的空间冲突；另外，模块表面的SF状态标识、针脚编号丝印位置也完全还原实物，方便现场接线人员对照针脚定义完成接线核对，减少接线错误。

　　从外形尺寸与安装边界来看，模块整体为竖装长方体结构，顶部设置有与IO主体卡合的弹性卡扣，卡扣的行程经过优化，拆卸时只需按压卡扣顶部即可解锁，操作力度符合人体工程学要求，不会出现卡扣过紧难以拆卸、或者过松导致模块松脱的问题；模块底部的PCB插接口区域做了倒角导向设计，插入PCB插座时可自动修正微小的位置偏差，降低装配难度；模块两侧预留了0.5mm的装配间隙，当多个ET200PRO模块并排安装在标准DIN导轨上时，相邻模块之间不会因为尺寸公差出现挤压变形的情况，保证每个模块都能顺利拆装。在实际工程应用中，这类连接模块的建模精度直接影响到整个IO站的布局合理性，很多设计人员在做控制柜布局时，如果没有精准的连接模块模型，往往会预留过大的安装空间，导致控制柜尺寸浪费，或者预留空间不足，出现装配时模块与线槽、其他元件干涉的问题，这款模型完整还原了模块的所有外部结构特征，包括卡扣的凸起高度、针脚的排布位置、侧面的导向槽结构，可直接用于控制柜的三维布局校验、PCB板的接口位置设计，帮助设计人员在虚拟装配阶段就发现潜在的干涉问题，减少后期现场安装时的整改工作量。

　　另外，针对KiCad设计环境做的适配优化，也让电路板设计人员可以直接将该模型导入PCB设计软件，进行3D视图下的装配检查，确认连接器周围的元件高度不会与连接模块外壳产生冲突，避免PCB打样后出现装配不上的问题，降低打样返工的成本。在工业现场的复杂工况下，连接模块虽然是小型部件，但却是信号传输路径上的关键节点，其结构可靠性直接影响整个控制系统的稳定性，这款模型在结构设计上充分考虑了工业现场的使用需求，所有的棱角位置都做了圆角处理，避免安装时划伤操作人员的手部，外壳的壁厚均匀，符合注塑成型的工艺要求，可直接作为同类产品结构设计的参考，也可用于自动化生产线的数字孪生建模，搭建完整的虚拟IO站模型，进行生产线的虚拟调试工作。
