Waldmann MLAL可旋转灯具安装固定环结构

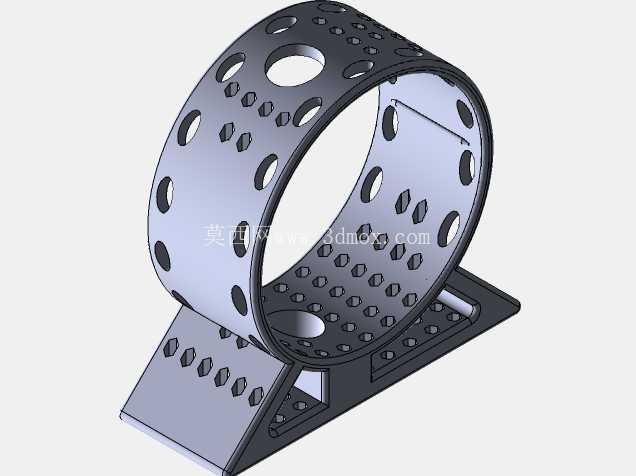

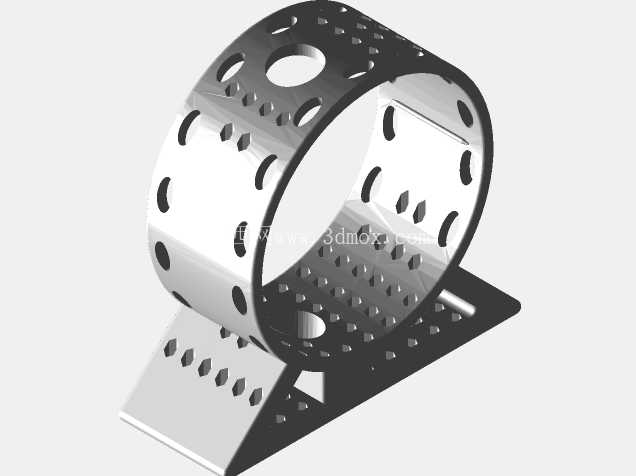

　　这款安装环结构主要面向工业现场局部照明灯具的安装固定场景，多用于机床操作工位、自动化设备检修位、装配流水线作业面等需要灵活调整照明角度的区域，适配Waldmann品牌MLAL系列LED工作灯的安装需求，解决传统固定式灯架角度调整受限、拆装维护不便的实际问题。从结构功能来看，环形主体承担灯具的夹持固定作用，环身密布的大小孔位并非冗余设计，大尺寸圆孔用于穿设紧固件实现与灯体的锁紧定位，小尺寸孔组一方面用于减轻整体结构重量，避免安装后给设备安装面带来额外负载，另一方面可作为散热辅助通道，让灯具工作时产生的热量通过孔位形成空气对流，降低灯体连接部位的积热风险。

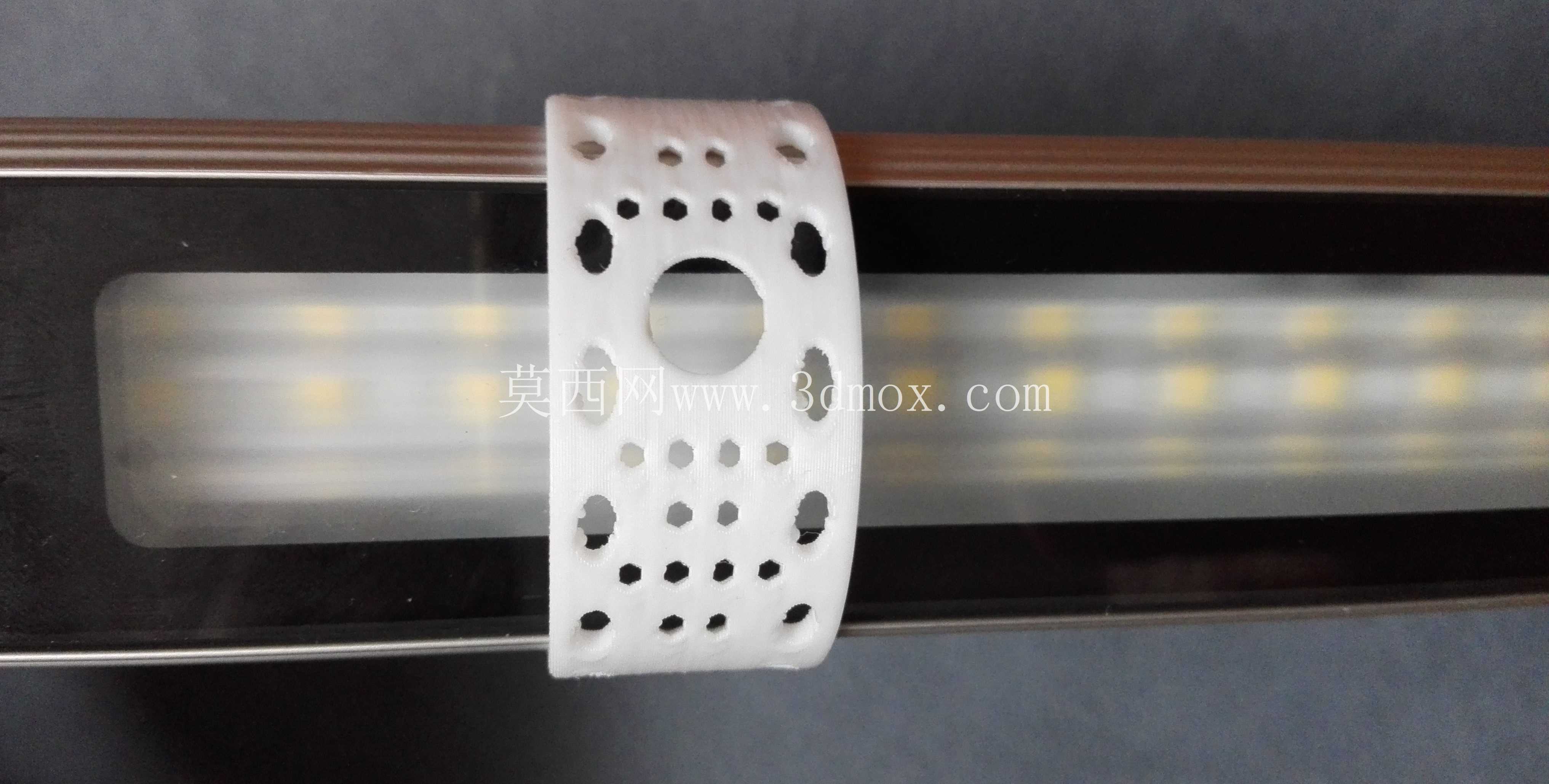

　　环身与底部安装座采用一体化折弯成型结构，不存在额外拼接焊缝，整体结构强度更有保障，能承受工业现场常见的振动、轻微碰撞工况，不会出现连接部位断裂松动的问题。设计阶段充分考虑了现场安装的适配性，环形主体的内径尺寸匹配对应型号LED灯的外壳直径，安装时无需额外加工转接衬套，直接将灯体穿入环内，通过环身预留的M4螺纹孔配合DIN 912标准内六角圆柱头螺钉即可完成锁紧，螺钉拧紧后可提供足够的夹持力，保证灯具调整角度后不会出现自行滑移偏转。

　　底部安装座为平板式结构，座面同样预留了对应安装孔位，可直接通过螺栓固定在设备的安装平面、机床悬臂或者工装支架上，安装座的折弯角度经过校核，保证环形主体的旋转轴线与安装面保持合理倾角，让灯具的照射范围可以覆盖作业面的核心区域。可旋转的结构设计是这款安装环的核心特点，松开环身的锁紧螺钉后，灯体可以沿着环形轴线进行360度旋转调整，操作人员可以根据实际作业的视线角度、工件摆放位置灵活调整灯光照射方向，调整到位后拧紧螺钉即可锁止，无需整体拆卸安装座重新定位，大幅降低了现场调试的工作量。

　　从安装边界来看，整体结构的外轮廓尺寸经过优化，环形部分的外径不会超出灯体过多，底部安装座的长宽尺寸控制在合理范围，不会占用过多的设备安装空间，即使在安装空间局促的小型设备工位、狭窄的设备内腔检修位也能顺利安装。环身和底座的孔位排布经过受力仿真校核，所有安装孔的位置都避开了结构应力集中区域，长期承受灯具重量和现场振动载荷也不会出现孔位开裂、结构变形的问题。表面处理采用工业场景常用的喷塑工艺，既可以提升结构的防锈耐腐蚀能力，适配车间多油污、多切削液飞溅的使用环境，也不会产生多余的反光干扰作业人员视线。在实际选型使用时，需要确认适配灯体的外径与环体内径匹配，安装面的平面度满足安装要求，锁紧螺钉的拧紧力矩控制在合理范围，避免力矩过大导致环身变形夹伤灯体外壳，或者力矩不足导致灯体角度移位。这款结构没有多余的复杂传动部件，整体为钣金一体成型结构，加工工艺简单，批量生产时成本可控，后期维护也仅需定期检查螺钉锁紧状态即可，无需复杂的保养操作，非常适合工业生产现场的长期使用场景。
