家用滑台电源线导向升降机构设计

　　日常家居场景中，带滑动功能的置物桌、操作台常面临线缆拖拽卡滞的问题，这类可前后推拉的滑台结构，多用来放置电饭锅、小型厨电等设备，滑台完全拉出时设备电源线长度足够供电，但推回过程中多余的线缆容易垂落在滑台与后方墙面的间隙中，反复推拉时线缆会被挤压卡滞，甚至阻碍滑台完全复位，长期挤压还会造成线缆外皮磨损，带来用电安全隐患。这款滑台电源线升降机构，正是针对这类小行程滑台的线缆管理需求设计，核心作用是在滑台推拉的全行程内，对电源线进行动态收束导向，避免线缆垂落卡滞。

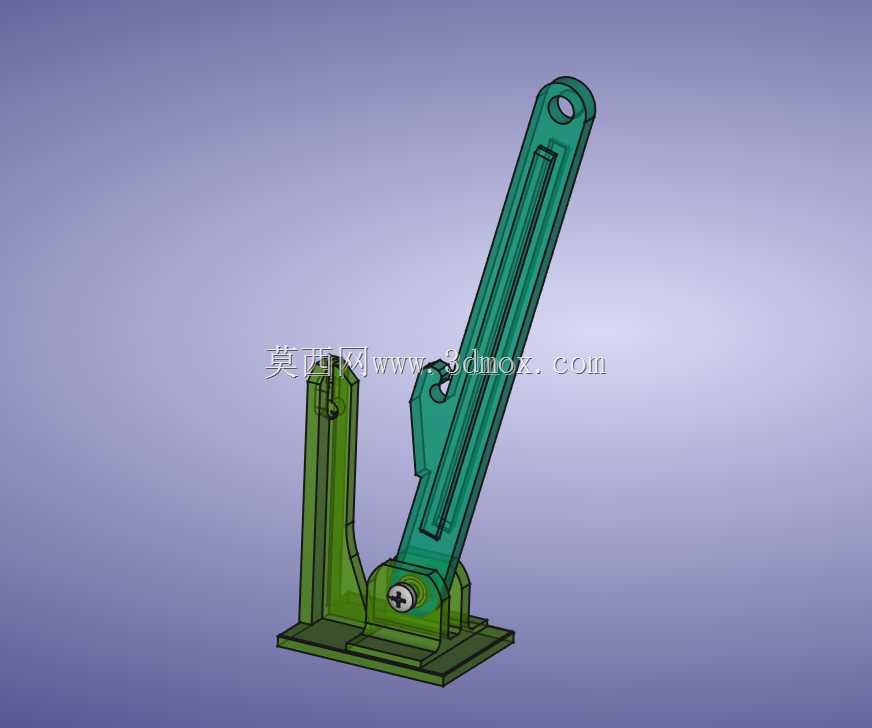

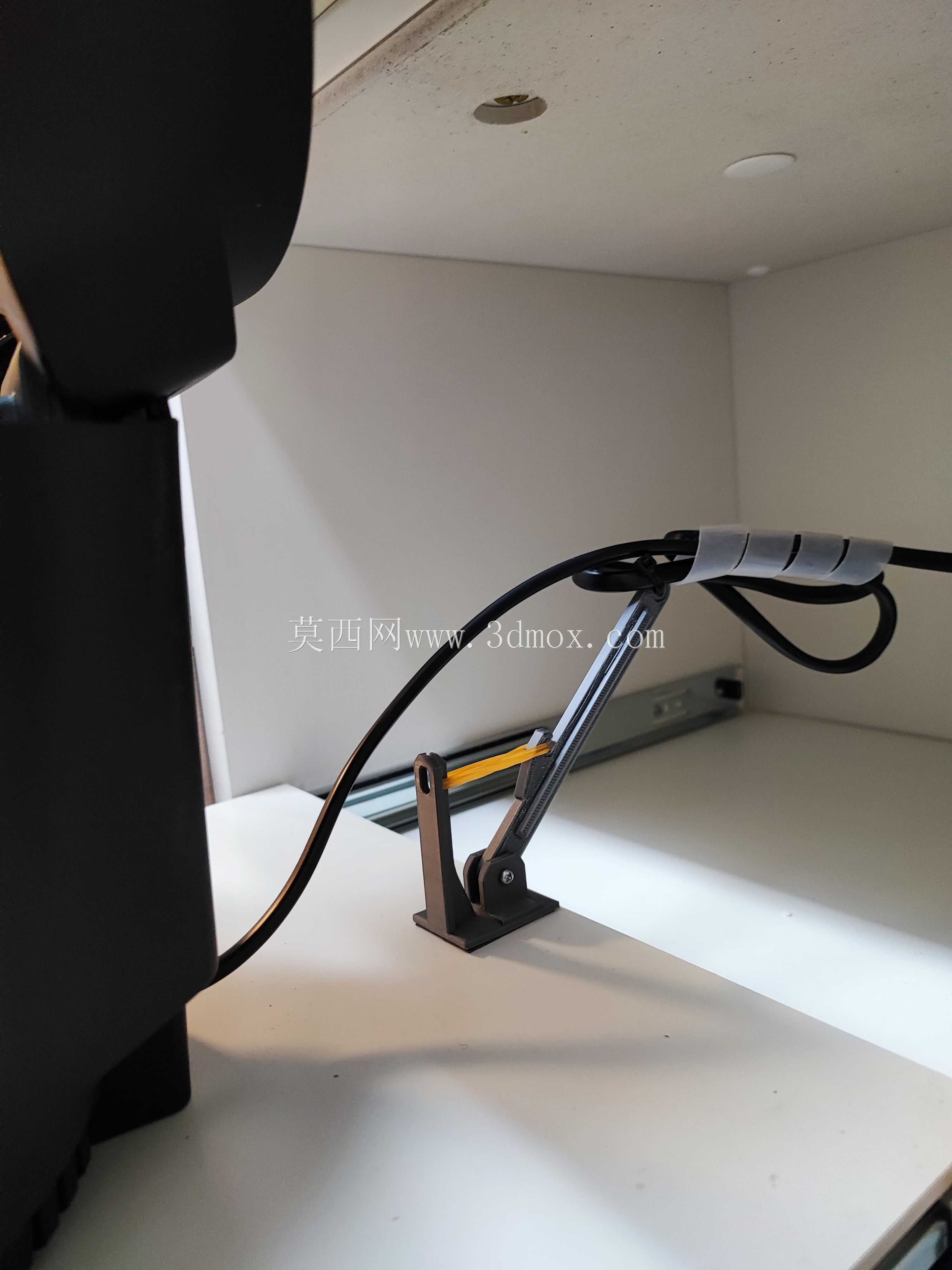

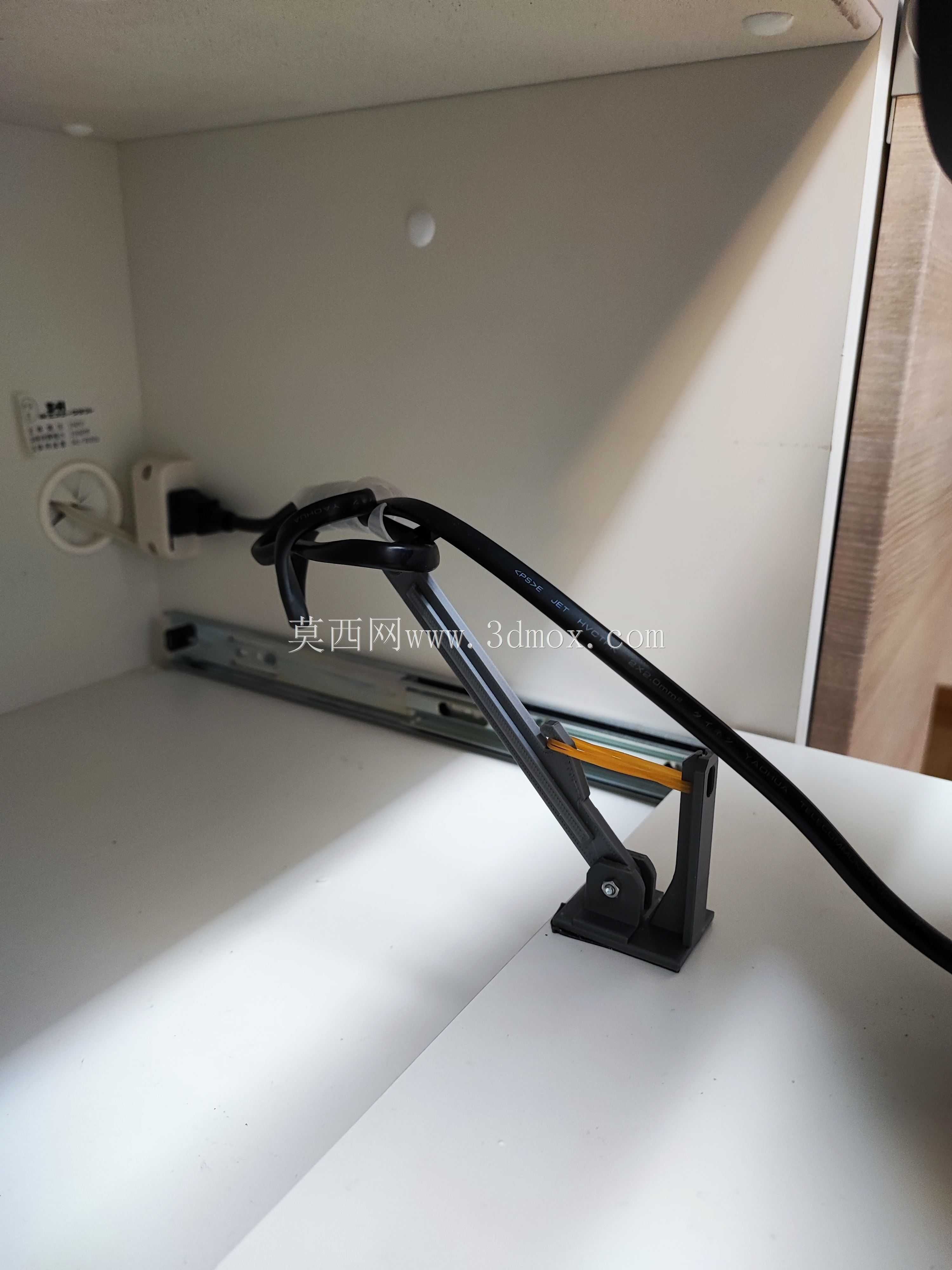

　　从结构设计逻辑来看，机构采用铰接式摇臂结构，底部为平板式安装基座，可直接通过紧固件固定在滑台的侧方或后方安装面，基座与长条形摇臂通过铰接轴连接，摇臂可绕铰接轴在设定角度范围内摆动，摇臂本体开设长条形导向槽，电源线可通过线卡固定在摇臂的活动端，随摇臂摆动实现线缆的提升与下放。设计过程中需要匹配滑台的实际推拉行程，常规家用滑台的推拉行程多在400毫米左右，受3D打印成型的尺寸限制，单段摇臂的有效长度控制在200毫米以内，通过铰接摆动的行程放大效应，刚好覆盖滑台全行程的线缆收放需求，当滑台向前拉出时，摇臂随线缆拉力向下摆动，释放足够长度的电源线保证设备供电不受拉扯；当滑台向后推回时，摇臂在橡筋提供的复位弹力作用下向上摆动，将多余长度的线缆向上提升，避免线缆垂落到滑台与墙面的间隙中。

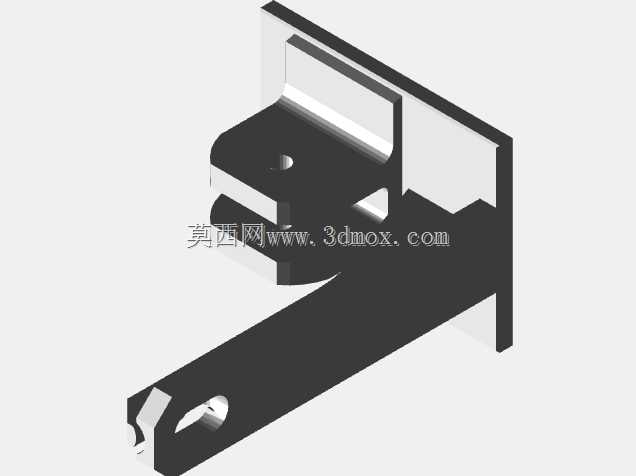

　　安装层面，基座采用平板式安装面，不需要对原有滑台结构进行大规模改造，仅需要在滑台对应位置预留3个M3螺纹安装孔，通过M3螺丝配合平垫、螺母即可完成基座固定，安装时需要确认摇臂的摆动平面与滑台推拉方向保持平行，避免摇臂摆动过程中与滑台其他结构产生运动干涉。摇臂与基座的铰接位置选用MF633ZZ法兰滚珠轴承，轴承内径3毫米、外径6毫米、厚度2.5毫米，两件轴承分别安装在铰接孔的两端，既可以降低摇臂摆动的摩擦阻力，也能避免铰接位置出现径向窜动，保证摇臂摆动过程顺畅无卡滞。电源线的固定采用双面胶配合线卡的方式，既可以避免线卡夹伤线缆外皮，也能根据线缆的实际线径调整固定位置，适配不同规格的厨电电源线。

　　功能特性上，整个机构没有复杂的传动零件，所有结构件均可通过3D打印制作，零件数量少，装配难度低，橡筋作为复位弹性元件成本低廉，更换方便，当橡筋出现弹力衰减时，仅需要更换对应规格的橡筋即可恢复机构功能，不需要整体更换结构件。机构的摆动角度经过限位设计，摇臂向上摆动到最高位置时，线缆的最低高度高于滑台的后端上沿，完全避免线缆垂落卡入间隙的问题；摇臂向下摆动到最低位置时，不会对电源线产生过大的拉扯力，避免线缆接头处受力松动。实际使用过程中，机构随滑台的推拉动作自动完成线缆的收放，不需要额外的手动操作，不会改变用户原有的滑台使用习惯，同时能有效避免线缆被挤压磨损，延长电源线的使用寿命，消除滑台推拉过程中的卡滞问题。

　　从结构细节来看，摇臂的长条形导向槽可以调整线缆的固定位置，适配不同安装位置的电源插座，也能根据滑台的实际行程调整线缆的有效收放长度，基座的安装孔采用长圆孔设计，允许安装时进行小范围的位置调整，降低安装孔位的加工精度要求。整个机构的外露结构均做了圆角处理，没有尖锐棱角，不会在使用过程中划伤线缆或者用户手部，铰接位置的轴承外侧加装端盖，避免日常使用过程中灰尘、厨余油污进入轴承内部，延长轴承的使用寿命，降低日常维护的频率。
