带外螺纹接口的圆柱型密封容器结构

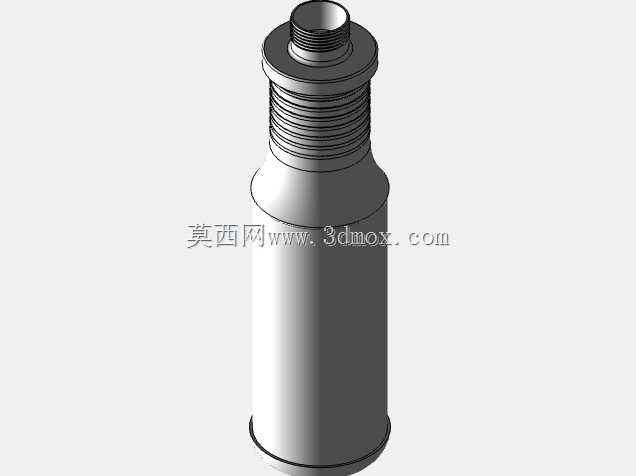

　　日常接触的流体存储类部件里，这类带外螺纹接口的圆柱型密封容器，是小容量流体分装、管路系统缓冲储液场景里的常用结构，很多人做建模的时候容易忽略螺纹段的受力匹配和瓶身过渡区的应力集中问题，实际落地加工的时候很容易在打压测试环节出现开裂渗漏。先从安装边界说，这个结构的顶部外螺纹是标准管螺纹规格，适配常规的内螺纹旋盖或者管路快接接头，螺纹段下方的多道环形凸起，一方面是做密封限位，旋合的时候密封圈可以卡在凸起的间隙里，避免旋紧过程中密封圈移位，另一方面也能增强瓶口段的径向强度，毕竟螺纹段是整个容器受力最集中的位置，灌装或者承压的时候瓶口如果壁厚不够，很容易出现螺纹滑牙或者胀裂。

　　瓶身的过渡段做了圆弧收窄，不是直上直下的圆柱，这个设计不是单纯为了好看，实际生产的时候如果是吹塑工艺，圆弧过渡能让料流在模具里分布更均匀，不会在转角处出现料厚不均的问题；如果是机加工的金属版本，圆弧过渡能大幅降低应力集中系数，容器在承受内压或者外部磕碰的时候，不会在转角位置首先出现疲劳裂纹。主体瓶身是等直径圆柱结构，这个形态的空间利用率最高，相同容积下圆柱结构的用料最省，而且放置的时候稳定性好，不管是放在设备的安装位还是日常台面上，圆柱面的接触支撑不会出现棱角磕碰的问题，外壁做了光滑处理，没有多余的加强筋，一方面是便于清洁，不会在凹槽位置残留积液或者污渍，另一方面如果是用于流体输送系统的缓冲罐，光滑内壁能减少流体阻力，避免介质残留挂壁。

　　底部做了微凸的圆弧封底，不是完全平底，这个细节很多新手建模的时候会忽略，平底结构在放置的时候如果地面不平整，很容易出现放置不稳的问题，微凸的封底配合底部的窄边支撑环，既能保证放置的稳定性，还能在容器承受内压的时候，让底部的应力均匀分散到支撑环上，不会因为底部平面受压变形导致放置倾斜。从实际应用场景来看，这个结构可以适配小容量的试剂存储、润滑油脂分装、气动系统的小型储油杯、甚至是民用的酒水饮品封装，不同场景下只需要调整壁厚和螺纹规格就能适配，不需要改动整体的外形轮廓。做结构设计的时候要注意，螺纹段的长度要和配套的接头旋合深度匹配，不能太长也不能太短，太长会导致旋合到位后还有多余螺纹外露，容易积存杂物，太短则会导致密封不足，出现渗漏；过渡段的圆弧半径不能小于瓶身壁厚的1.5倍，不然应力集中的问题解决不了，打压测试的时候很容易在过渡位置开裂；瓶身的壁厚要根据存储介质的压力来调整，如果是常压存储，壁厚可以做薄，减轻整体重量，如果是承压场景，要根据内压值计算壁厚，同时在螺纹段和底部位置适当增加壁厚，保证整体强度匹配。

　　另外这个结构的安装没有复杂的定位要求，只需要预留和瓶身直径匹配的安装空间，顶部留出足够的接头旋合操作空间就行，不需要额外的固定支架，依靠自身的圆柱外形就能稳定放置，如果是需要固定在设备上，只需要在瓶身中部加一个卡箍就能完成固定，安装维护都很方便。很多人做这类容器建模的时候，会把螺纹直接画到过渡段位置，实际上螺纹段和过渡段之间要留一段光滑的圆柱导向段，方便旋合的时候接头能顺利对准螺纹，不会出现错牙的问题，这个细节在实际装配的时候影响很大，没有导向段的话，现场装配很容易把螺纹拧歪，导致密封失效。还有瓶口的端面要做平整处理，不能有倒角或者倾斜，不然密封圈压合的时候受力不均，就算螺纹拧得再紧也会出现渗漏，这些细节都是实际生产装配里反复踩坑总结出来的，不是靠凭空建模就能考虑到的。
