磁吸式精灵球结构三维设计作品

　　这款球形磁吸结构的设计，最初是面向桌面趣味交互装置、文创展示配件场景开发的，在做结构拆解的时候，首先要考虑的是上下半球的开合顺畅度，以及闭合状态下的对位精度，避免出现错位缝隙影响外观完整性。从实际使用场景来看，这类球形结构除了作为桌面创意摆件之外，也可以拓展作为小型电子元件的收纳载体，比如嵌入微型感应模块、发光组件之后，就能作为互动展示道具使用，在文创展陈、科普教具领域都有对应的适配空间。做结构设计的时候，首先敲定的是上下半球的分模线位置，分模线设置在球体赤道偏下的位置，一方面能保证上半球的视觉完整性，另一方面下半球预留的内嵌空间可以容纳磁吸组件、配重块，让球体放置在平面上的时候重心更低，不会出现倾倒的问题。

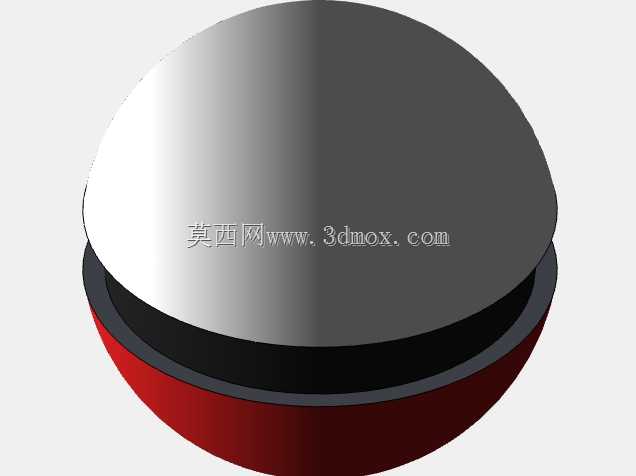

　　上下半球的配合面做了阶梯式止口设计，不是简单的平面对接，止口的配合公差选的是H7/g6的间隙配合，既保证开合的时候没有卡滞，又能让闭合之后的径向错位量控制在0.1mm以内，外观上看不到明显的配合缝隙。磁吸组件选用的是环形钕铁硼磁片，嵌装在上下半球的止口内侧，磁片安装槽的深度比磁片厚度大0.05mm，装配的时候用结构胶固定之后，磁片不会突出配合面，避免磁片直接摩擦产生碎屑。球体的外表面做了分色处理，上半球是亮面银灰色质感，中间的环形分隔带做哑光黑处理，下半球是正红色，三个色段的分界刚好和结构分件位置对应，不需要额外做表面遮喷的定位结构，生产装配的时候能减少工序步骤。

　　从安装边界来看，整个球体的外径控制在80mm，这个尺寸刚好适合单手握持开合，放置在桌面的时候占用的平面直径不超过90mm，不会占用过多的桌面空间。下半球的底部做了微小的平面切边，切边的直径是15mm，这个平面不需要额外加装脚垫，直接放置在光滑桌面的时候就能保证稳定，不会出现滚动滑落的问题。在建模的时候，特意把所有的圆角过渡都做了统一处理，外表面所有的转角都是R2以上的圆角，没有尖锐的棱角，日常拿取的时候不会划伤手部。内部的容纳空间做了直径60mm、深度30mm的空腔，这个空腔的尺寸可以容纳常规的纽扣电池、微型控制板、小尺寸的发光模块，用户如果要做功能拓展的话，不需要额外修改壳体结构，直接在空腔内固定功能组件即可。

　　上下半球的磁吸力度做了匹配计算，单组环形磁片的吸力控制在5N左右，正常拿取晃动的时候不会意外脱开，需要打开的时候只需要用很小的力就能分开，兼顾了闭合可靠性和开合便捷性。结构设计的时候还考虑了壁厚的均匀性，整个壳体的壁厚统一是2mm，不管是用3D打印做样件，还是用注塑工艺做批量生产，都不会出现壁厚不均导致的缩痕、变形问题。配合面的位置做了0.2mm的拔模斜度，开模的时候可以顺利脱模，不需要做额外的滑块结构，能降低模具的加工成本。在做结构验证的时候，重点测试了反复开合的耐用性，磁吸组件的固定方式做了加强，磁片和安装槽之间除了结构胶粘接之外，还做了周向的定位凸点，就算反复开合上千次，磁片也不会出现移位、脱落的问题。球体的整体重量控制在120g左右，拿在手里有合适的压手感，不会因为太轻显得廉价，也不会因为太重不方便拿取。外表面的分色区域边界做了0.3mm的凸棱定位，后续做表面喷涂处理的时候，遮喷治具可以直接卡在凸棱位置，能有效减少喷涂溢边的问题，提升外观的良品率。从实际适配的场景来看，这个结构除了做文创摆件之外，还可以作为小型传感器的防护外壳，球形的外壳没有应力集中的棱角，抗冲击性能比方形外壳更好，就算从桌面高度意外掉落，也能通过球面的滚动分散冲击力，保护内部的元件。
