三链轮传动滚子链条组装结构

　　这套链传动组装结构，是机械传动系统里非常典型的挠性传动实现形式，和齿轮传动、带传动共同构成了常规设备里最常用的三类动力传递方案，在输送线、小型动力设备、轻工机械、农机配套里的应用占比极高。区别于同步带的低负载特性和齿轮传动的严格中心距要求，链传动本身能在多轴非共线、中心距跨度较大的布局下，保持精准的平均传动比，不会出现带传动常见的弹性滑动丢转问题，同时对高温、多尘、油污的恶劣工况耐受度更好，不需要像同步带那样频繁调整张紧力、更换老化带体。

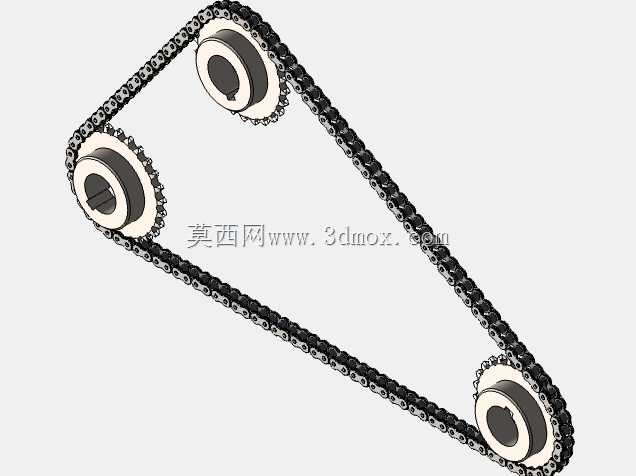

　　这套结构采用三链轮三角布局，三个链轮分别承担主动轮、从动轮、张紧导向的功能，这种布局不是随意排布的：常规两链轮传动如果中心距过大，链条松边垂度过大容易出现啮合跳齿、运行抖动的问题，尤其是在传动方向有折角、动力需要分路传递的场景里，增加第三个导向链轮，既能调整链条的包角，让每个链轮和链条的啮合齿数保持在合理区间，避免单齿受力过大出现过早磨损，也能通过调整第三个链轮的安装位置，补偿链条长期使用后的磨损伸长量，省去额外加装张紧轮的结构空间。

　　从结构细节来看，配套的是标准短节距精密滚子链，每个链节由内链板、外链板、销轴、套筒、滚子五个核心零件组成，建模时已经还原了链节之间的铰接转动间隙，能完整模拟链条绕入链轮齿槽时的弯折动作，不会出现刚体干涉的问题。链轮的齿形采用的是GB/T1243规定的三圆弧一直线齿形，齿沟圆弧和滚子的外径匹配，啮合时滚子能顺利滚入齿槽，不会出现卡滞、顶齿的情况；链轮的轮毂部分预留了轴孔和键槽安装位，能直接和传动轴、轴承座配合安装，不需要额外做结构修改。

　　设计这套结构的时候，首先要核算的是传动比和链轮齿数的匹配，主动轮齿数不能过少，否则多边形效应会加剧，导致运行时的动载荷、冲击噪声明显变大，从动轮齿数也不能过多，避免链条磨损后节距伸长出现脱链的问题；三个链轮的中心距排布要提前计算链条总节数，尽量采用偶数节链条，避免使用过渡链节带来的附加弯曲应力，影响链条整体的抗拉强度。安装边界上，这套结构的三个链轮安装面要保持共面，偏差不能超过两链轮中心距的千分之二，否则运行时链条会出现侧向磨损、爬齿掉链的问题；链条的松边要布置在传动方向的下侧，避免松边垂度过大和紧边发生干涉，同时预留出2%左右中心距的垂度空间，满足链条运转时的张紧余量。

　　实际应用中，这类三链轮链传动结构常被用在小型输送设备的动力分路传递、摩托车发动机的正时传动、农机的割台动力传递场景里，相比带传动能传递更大的扭矩，相比齿轮传动对安装精度的容错率更高，后期维护只需要定期检查链节磨损量、补充润滑脂即可，运维成本更低。建模时已经把每个链节的装配约束、链轮和链条的啮合配合关系做了完整还原，能直接用于传动机构的运动仿真、干涉检查，也能作为同类传动结构设计的参考模板，调整链轮齿数、中心距、链条节距参数就能适配不同的传动功率、转速需求。
