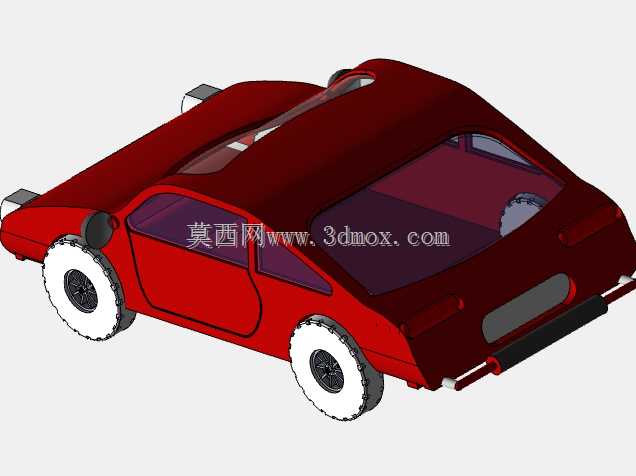

红色双门概念轿车外观结构三维设计

　　这款双门乘用车的外观结构设计，核心围绕小型代步车的城市通勤场景展开，在建模阶段优先考虑了窄体车身在老城区街巷、密集商圈停车场的通过性与停靠便利性，整体外廓宽度控制在1.7米以内，轴距设定为2.3米，既保证前排驾乘人员的腿部空间余量，也能让整车转弯半径压缩到5米以内，适配城市道路频繁掉头、窄路会车的实际使用需求。从结构设计逻辑来看，整车采用承载式车身的简化建模思路，侧围外板与车门内板的分缝位置避开了车身应力集中的A柱下段、门槛梁区域，既降低了后期钣金成型的脱模难度，也能在发生侧面剐蹭时减少维修更换的部件范围，车门铰链安装位预留了3层钣金的叠焊空间，可适配不同规格的限位器与铰链总成，满足后续改装剪刀门、常规平开门的结构拓展需求。

　　车身侧面的溜背线条并非单纯的造型装饰，建模时特意将后风挡的倾斜角度控制在32度，这个角度既可以减少高速行驶时的尾部涡流产生，降低风阻系数，也能保证后排乘坐时的头部空间不会因为溜背造型被过度压缩，后保险杠下方预留了排气尾管的安装位，同时也兼容纯电版本车型的后保险杠封闭造型，不需要重新调整侧围与后围的连接点位，实现了同一车身架构适配两种动力形式的设计目标。车轮部分的建模参考了小型代步车的常用轮胎规格，轮拱与轮胎之间预留了3指的跳动间隙，可适配14寸到16寸的不同轮毂尺寸，轮眉的突出量控制在25毫米，既能阻挡行驶过程中车轮带起的泥水飞溅到车身侧面，也不会因为突出过多增加整车的实际宽度，影响窄路通行能力。

　　前舱盖的分缝位置沿着翼子板的棱线延伸，开启角度设定为75度，方便日常加注玻璃水、检查油液的操作，同时前舱内部预留了足够的动力总成安装空间，可横置布局小排量燃油发动机，也可容纳电驱总成与电控模块，不需要对前纵梁的安装点位做大幅修改。车窗部分的建模考虑了玻璃升降的行程空间，车门内部预留了玻璃升降器的安装导轨位置，侧窗玻璃采用双曲面造型，既可以降低风噪，也能在玻璃升降过程中保持与密封条的均匀贴合，减少漏水漏风的风险。外后视镜的安装位设置在车门板而非A柱三角窗位置，能够减少A柱的视觉盲区，同时后视镜的造型采用了水滴形设计，可降低高速行驶时的风噪传递到车内。车顶部分预留了天窗的安装凹槽，可根据配置需求选择安装全景天窗或者封闭车顶，不需要重新制作车顶外板的模具，车顶后部的小型扰流板集成了高位刹车灯的安装位，与尾门的分缝位置避开了雨水导流的路径，避免雨天行车时雨水顺着缝隙流到后风挡上影响视线。内饰部分的建模优先考虑了驾乘人员的操作便利性，方向盘的倾角设定为28度，符合人体工程学的操作角度，仪表台的所有操作按键都布置在驾驶员伸手可及的范围内，换挡机构的位置预留了手动、自动以及旋钮式换挡的安装空间，可适配不同配置车型的内饰需求。

　　座椅的安装位预留了前后200毫米的调节滑轨空间，靠背角度可在100度到140度之间调节，满足不同身材驾乘人员的坐姿调整需求，后排座椅可整体放倒，拓展后备箱的储物空间，放倒后与后备箱地板保持纯平状态，可容纳较长的物品。在建模过程中，所有的曲面都做了连续性检查，外板曲面的G2连续性保证了后期钣金冲压时不会出现褶皱、开裂的问题，所有的安装孔位都预留了足够的公差余量，避免装配时出现干涉问题，车身的所有圆角都根据所在位置做了差异化处理，外露的棱线圆角半径控制在3毫米到8毫米之间，既保证了造型的硬朗感，也能满足行人碰撞保护的法规要求，不会因为棱角过于尖锐在碰撞时对行人造成过大伤害。底盘部分的建模预留了前麦弗逊、后扭力梁悬架的安装空间，副车架的安装点位做了强化处理，可承受行驶过程中的路面冲击，油箱或者电池包的安装位置布置在后排座椅下方，既不会占用后备箱的储物空间，也能降低整车的重心，提升行驶稳定性。
