卧式单级活塞式流体输送泵结构设计

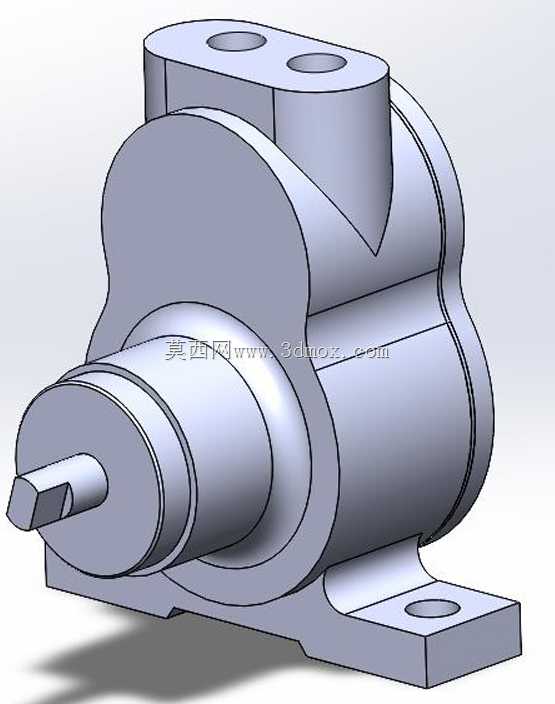

　　在中小型液压动力回路、低压润滑系统、小流量化工流体输送场景中，这类卧式活塞泵是容积式流体输送的核心执行部件，区别于离心式泵的叶轮增速结构，它依靠柱塞在缸体内的往复运动改变腔室容积，完成流体的吸入与增压排出，对输送介质的黏度适应性更广，在高黏度润滑油、乳化液、低腐蚀性化工介质的输送工况中，运行稳定性远优于同功率等级的离心泵。从结构布局来看，该泵采用同轴卧式布置，动力输入轴从泵体前端伸出，轴端做了扁方结构设计，可直接与联轴器、带轮或者驱动电机输出轴配合，无需额外加装转接轴套，减少了传动链的累积误差，也降低了装配时的对中难度。

　　泵体上部设置两个垂直向上的通油口，分别作为吸入腔与排出腔的外接接口，接口端面为平面密封结构，可直接对接法兰式管路或者硬管接头，不需要额外加工密封锥面，现场管路装配时的适配性更强。底部的安装底座与泵体为一体化铸造成型，底座上开设两个贯通的安装孔，孔位间距经过公差匹配，可直接固定在预制的安装支架或者设备基座上，底座与泵体衔接处做了渐变式加强筋结构，既可以降低铸造时的应力集中风险，也能抵消泵运行时柱塞往复运动产生的径向振动，避免长期运行后安装螺栓出现松动。

　　设计阶段优先考虑了腔室的密封可靠性，柱塞与缸体的配合段预留了合理的密封件安装槽位，可适配O型圈、格莱圈等不同类型的密封件，根据输送介质的腐蚀性、温度差异灵活选择密封材质，不需要重新加工缸体结构。泵体的外壳采用分瓣式合模结构，沿轴向设置分型面，通过周边的螺栓完成紧固，拆解维护时只需要拆开分型面的连接螺栓，即可直接接触到内部的柱塞、配流阀组件，不需要拆卸动力输入轴与外接管路，日常维护的操作门槛更低。从安装边界来看，该泵的轴向总长度控制在紧凑区间，径向最大轮廓为上部两个接口的外圆尺寸，安装时预留的操作空间不需要过大，适合集成在小型液压站、机床润滑系统、小型化工加料设备的内部腔体中，不会占用过多的设备安装空间。流体流道的设计采用了平滑过渡结构，从入口到柱塞腔再到出口的流道没有直角急转弯，可减少流体在腔室内的压力损失，降低高黏度介质输送时的流阻，同时也能避免介质中的微小杂质在流道拐角处沉积，长期运行后不会出现流道堵塞的问题。动力输入侧的轴伸部位做了台阶式密封设计，可加装防尘圈与骨架油封，防止外部的粉尘、水汽进入泵体内部污染介质，也能避免腔体内的压力流体沿轴间隙向外泄漏，适配多粉尘、高湿度的车间作业环境。

　　在实际选型匹配时，可根据系统需要的流量、压力参数，调整柱塞的直径与往复行程，该基础结构的通用性较强，只需要更换内部柱塞与缸套组件，即可覆盖不同参数区间的输送需求，不需要重新设计泵体外壳与安装结构，能大幅缩短衍生型号的开发周期，降低零部件的加工与备货成本。泵体的材质默认采用铸铁铸造，也可根据输送介质的腐蚀特性更换为铸不锈钢材质，外壳的壁厚经过强度校核，可承受额定工况下的腔室压力，不会出现壳体变形或者开裂的问题，上部的两个接口位置做了加厚处理，可承受管路连接时的拧紧力矩，避免接口处出现渗漏。
