法兰连接式离心泵泵体三维结构设计

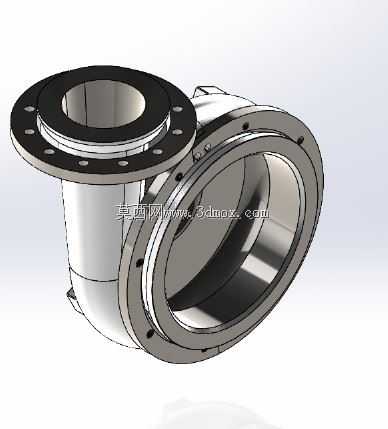

　　从实际工程应用角度看，这类泵体多用于单级单吸卧式离心泵，适配输送常温清水或物理化学性质与水相近的流体，在民用建筑供水、工业冷却水循环、污水处理初级提升等场景中应用广泛，可匹配标准Y系列三相异步电机通过联轴器直连传动，也可通过皮带轮组件实现变速传动，适配不同的扬程流量工况需求。设计过程中首先要确定的是流道的水力型线，蜗壳的截面变化需要严格匹配叶轮出口的液流速度矩，保证流体从叶轮流出后能够沿着蜗壳流道平稳汇集，逐步降低流速将动能转化为压力能，减少流道内的水力冲击与涡流损失，这部分型线的构建需要先通过水力计算确定各个断面的过流面积，再通过三维曲面放样完成光滑过渡，避免出现截面突变造成的局部阻力升高。在市政供水、化工流体输送、暖通循环、农田排灌等诸多场景中，离心泵都是核心的流体输送设备，而泵体作为整台泵的承载基体与过流外壳，其结构设计直接决定了整泵的运行稳定性、流道效率与安装适配性。这款离心泵泵体采用径向剖分的蜗壳式结构，整体为铸造后精加工成型的金属壳体，三个连接端均采用带螺栓孔的法兰结构，分别对应轴向的进水口、径向顶部的出水口以及侧部的叶轮安装端口，法兰端面预留了密封垫片的安装槽位，可适配不同压力等级的非金属密封垫片，避免输送流体时出现泄漏问题。

　　泵体的壁厚设计需要兼顾承压能力与铸造工艺性，常规1.6MPa公称压力下的铸铁泵体壁厚不小于6mm，法兰连接部位的厚度需要额外加厚，螺栓孔的位置度公差控制在0.1mm以内，保证与配对法兰、泵盖、轴承座组件安装时能够精准对位，不会出现螺栓穿装困难或者密封面错位的问题。安装边界方面，进水口法兰与出水口法兰的公称通径保持一致时，可适配同管径的管路系统，泵体底部预留的支脚结构可直接固定在混凝土基础或者钢制泵架上，支脚的安装孔位间距符合IS02858离心泵安装尺寸标准，可直接替换同参数规格的标准离心泵泵体，无需重新改动基础管路。

　　泵体的叶轮安装腔与蜗壳流道的过渡位置做了圆角处理，避免铸造过程中出现应力集中，同时减少流体在该位置的脱流现象，侧部的密封腔位置可适配填料密封或者机械密封结构，根据输送介质的腐蚀性、温度不同可更换对应的密封组件，泵体上预留的泄水孔可在设备停机检修时排空泵腔内残留的流体，避免冬季低温环境下残留液体结冰胀裂泵壳。在三维建模过程中，所有的加工面都预留了0.5-1mm的精加工余量，非加工面的拔模斜度设置为1:20，适配砂型铸造的工艺要求，法兰上的螺栓孔采用圆周阵列方式生成，保证孔位均匀分布，密封面的平面度公差要求达到0.05mm，表面粗糙度不高于Ra3.2，确保密封垫片压紧后能够实现可靠密封。

　　实际选型过程中，需要根据现场的管路布置方向确认出水口的朝向，这款泵体的出水口为垂直向上布置，也可根据安装需求调整为水平侧向出水，适配不同的管路走向，泵体的进出口法兰压力等级需要与现场管路的压力等级保持一致，避免出现法兰承压不匹配造成的泄漏风险。从结构强度角度，泵体在工作过程中需要承受内部流体的静压力以及流体脉动产生的交变载荷，因此在蜗壳的外壁位置设置了均匀分布的加强筋，既可以提升泵体的整体刚性，减少运行过程中的振动变形，也能够改善铸造过程中的冷却均匀性，减少铸件出现缩孔、缩松的缺陷。
