小型自吸式1马力清水输送离心泵结构

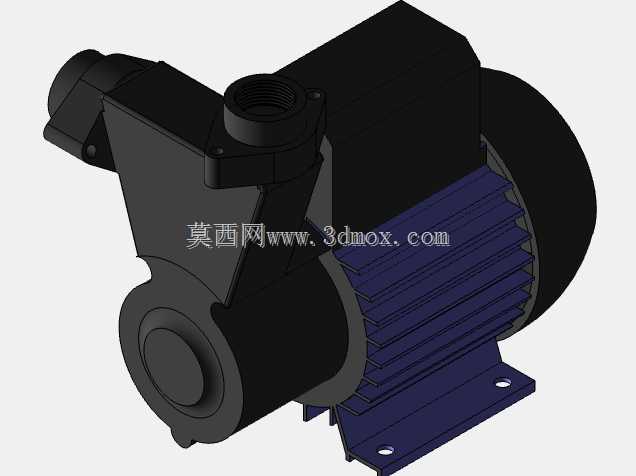

　　这款1马力自吸离心泵的三维结构，在民用给排水、小型工业循环水、农田小片灌溉、家庭自来水增压场景中适配性极强，日常做设备选型时，这类小功率自吸泵是很多场景的首选——不用提前灌引水，首次使用注满引水后后续启动即可自行抽排流体，省去了普通离心泵每次开机前灌泵的繁琐步骤，对非专业运维的使用场景十分友好。从结构设计来看，模型完整还原了泵头、电机壳体、散热筋、安装底座、进出水口的全部细节：泵头部分采用侧进上出的流道布局，进水口侧置可直接对接水平管路，出水口朝上方便接竖向送水管路，泵腔内部的叶轮腔与气水分离腔做了一体化的壳体设计，减少了拼接密封面的数量，能有效降低长期使用后的渗漏风险；电机部分的外壳做了轴向平行的散热筋结构，筋条高度均匀、间距一致，在连续运转时能通过空气对流快速带走定子绕组产生的热量，避免电机过热烧毁，电机端盖的轴承位预留了标准的安装台阶，可适配常规深沟球轴承，兼顾运转稳定性与配件通用性。

　　安装底座采用一体式冲压折弯结构，底座上开有两个长圆形安装孔，安装时可根据现场预埋螺栓的间距做小幅调整，降低现场安装的对位难度，底座与电机、泵体的连接位做了加强筋过渡，能承受泵运转时产生的小幅振动，避免长期运行后连接螺栓松动。进出水口均采用内螺纹接口，是民用给排水领域常用的管螺纹标准，可直接对接同规格的镀锌管、PPR管接头，无需额外做转接配件，减少管路安装的配件成本与漏点。做三维建模时，这类泵的结构需要重点关注几个配合公差：泵轴与叶轮的配合位、泵轴与电机端盖轴承的配合位、泵壳与电机连接的止口位，这些位置的公差直接影响泵的运转同心度，若同心度偏差过大，会出现运转噪音大、轴承磨损快、机械密封过早渗漏的问题。

　　从实际使用的工况来看，这款1马力的泵额定流量适配小流量高扬程的场景，比如家庭三层以内住宅的自来水增压、小型冷却塔的循环水输送、庭院浇灌的取水输送，其自吸高度可覆盖常规的地下储水池取水需求，不用将泵安装在液面以下，安装位置的选择更加灵活。模型中还原的接线盒位于泵体侧上方，做了倾斜的防水结构，可避免露天使用时雨水顺着接线盒缝隙渗入内部造成电路短路，接线盒内部预留了接线端子的安装空间，可方便现场接入电源线，无需额外拆解电机壳体。在做管路系统设计时，可直接调用该模型进行管路布局干涉检查，提前确认进出水口的对接方向、安装底座的固定空间、泵体周边预留的维护操作空间，避免现场安装时出现管路碰擦、维护空间不足的问题。

　　泵体的整体外形尺寸紧凑，电机部分的外径与泵头部分的外径做了平顺过渡，没有突兀的外凸结构，在狭小的设备间内安装时也能节省占用空间，散热筋的外边缘没有尖锐棱角，搬运安装时也不容易划伤操作人员。从结构可靠性来看，泵壳与电机的连接采用周向均匀分布的螺栓紧固，每个螺栓孔位都做了凸台加强，避免螺栓拧紧时造成壳体应力开裂，机械密封的安装腔位于泵轴与泵壳的贯穿位置，模型中预留了标准的密封件安装槽，可适配常规的民用泵机械密封件，后期维护更换配件十分方便。
