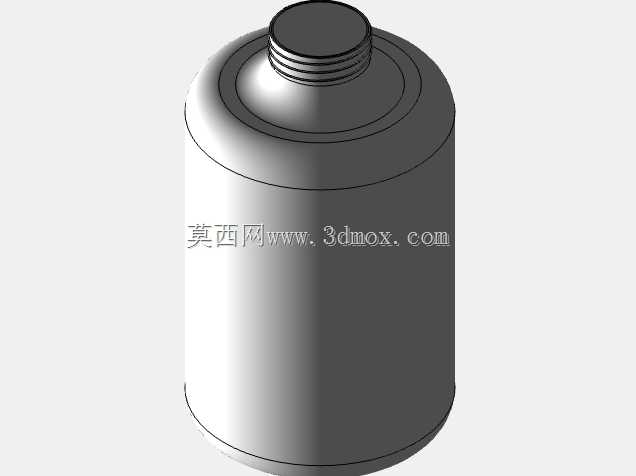

带外螺纹瓶口圆柱型密封储液容器结构

　　日常接触的圆柱型螺纹口储液瓶，看似结构简单，实则在建模阶段需要兼顾密封可靠性、灌装适配性、握持手感与堆叠运输的多重工程需求，很多新手建模时容易忽略细节公差，导致后续开模或者3D打印成品出现漏液、瓶盖拧不紧、堆叠滑落的问题。先从瓶口结构说起，这个模型的瓶口采用标准外螺纹设计，建模时螺纹的牙型角、螺距、收尾段的退刀结构都做了还原，不是简单的螺旋线扫掠敷衍，实际生产中瓶口螺纹的起始端会做导向倒角，方便瓶盖旋入时自动对中，避免错牙导致的密封失效，螺纹段的高度也经过匹配，既保证旋合后有足够的密封压紧力，又不会因为螺纹过长导致瓶盖拧到底后出现虚位。

　　瓶身采用直圆柱构型，这种设计的优势首先是成型工艺性好，不管是吹塑、注塑还是滚塑成型，直壁结构的脱模斜度容易控制，壁厚均匀性更容易保证，不会出现异形瓶身局部壁厚过薄导致的承压不足问题；其次圆柱截面的抗内压能力在同耗材情况下是最优的，储存带一定内压的液体时，瓶壁的应力分布更均匀，不容易出现局部鼓胀变形。瓶肩位置做了大圆弧过渡，没有采用直角转折，一方面是避免应力集中，在灌装或者运输跌落时，直角转折处很容易因为应力集中出现开裂，大圆弧过渡可以将冲击应力分散到更大的瓶身区域；另一方面圆弧过渡的瓶肩在液体倾倒时，不会出现液体沿瓶壁外侧流淌的挂流问题，流道更顺畅。

　　瓶底位置做了内凹的底圈设计，不是完全的平底，这个细节很多人容易忽略，实际使用中如果瓶底完全平整，放置在稍有不平整的台面就会出现放不稳晃荡的问题，内凹底圈只有外圈接触支撑面，对台面平整度的容忍度更高，同时堆叠运输时，上层瓶子的底圈可以刚好卡入下层瓶子的瓶口内圈，避免运输过程中堆叠滑移，提升堆码稳定性。从安装与适配边界来看，这个瓶型的瓶口外径、螺纹规格可以匹配标准的旋盖头，适配自动化灌装线的旋盖工位，不需要单独定制工装；瓶身的外径尺寸可以适配常规的瓶装产品贴标机，标签贴附在圆柱面上不会出现褶皱翘边；整体高度与直径的比例控制在握持舒适的区间，单手握持时拇指与其余四指可以轻松环握瓶身，不会因为直径过粗导致握持费力，也不会因为直径过细导致灌装同等容量液体时瓶身过高，重心不稳容易倾倒。

　　建模时瓶身的壁厚做了等壁厚处理，瓶口位置因为要承受螺纹旋合的应力，局部做了加厚，避免反复旋拧瓶盖后瓶口出现开裂；瓶身与瓶肩、瓶底的过渡位置都做了圆角处理，没有尖锐棱角，一方面是使用时不会划伤手部，另一方面成型时熔体在模腔内的流动更顺畅，不会出现尖角位置的填充不足或者熔接痕问题。这类储液容器的应用场景非常广，小到日常的日化用品分装、实验室试剂存储，大到工业辅料的小容量包装、餐饮行业的液体调料存储，只要调整瓶口的密封结构搭配相应的密封垫，就可以满足不同液体的密封存储需求，比如储存易挥发溶剂时可以在瓶盖内增加铝箔密封垫，储存粘稠液体时可以加大瓶口内径方便倾倒，整个模型的参数化结构可以快速调整瓶身高度、直径来匹配不同的容量需求，不需要重新搭建整体结构，只需要调整对应特征的参数就可以衍生出不同容量规格的同系列产品，大幅提升同系列产品的设计效率。
