工业用倾斜操作台面立式钣金柜结构设计

　　这款立式钣金柜主要面向工业车间现场的电气控制、小型电源集成类场景设计，日常可直接落地安装在生产线旁、动力配电区域或是设备配套的操作工位旁，用来容纳低压控制元件、小型电源模块、接线端子排这类电气部件，同时顶部的倾斜台面可直接集成操作按钮、状态指示灯，操作人员无需大幅弯腰或是抬手就能完成参数调整、设备启停操作，适配长时间值守的工位使用需求。

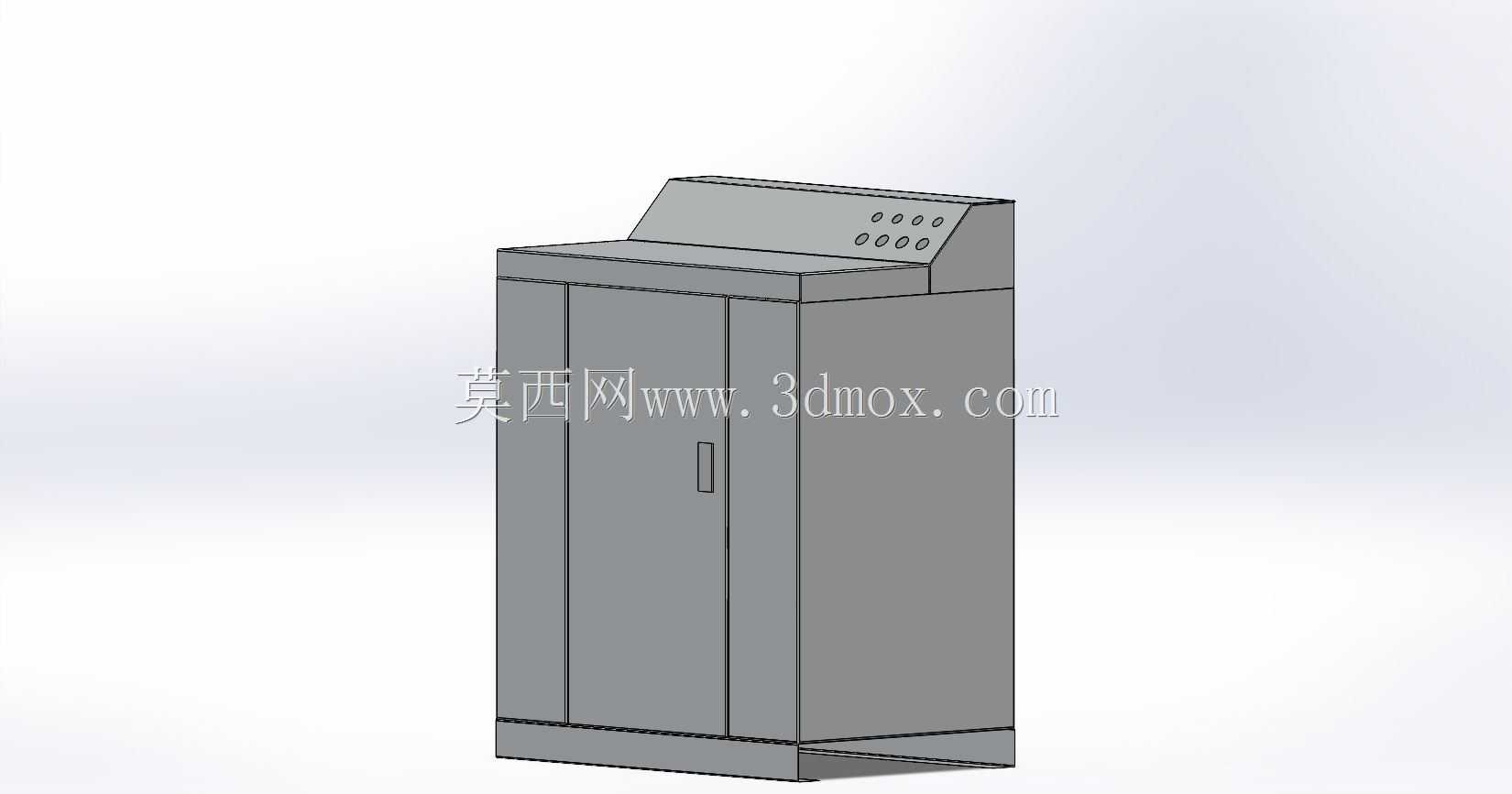

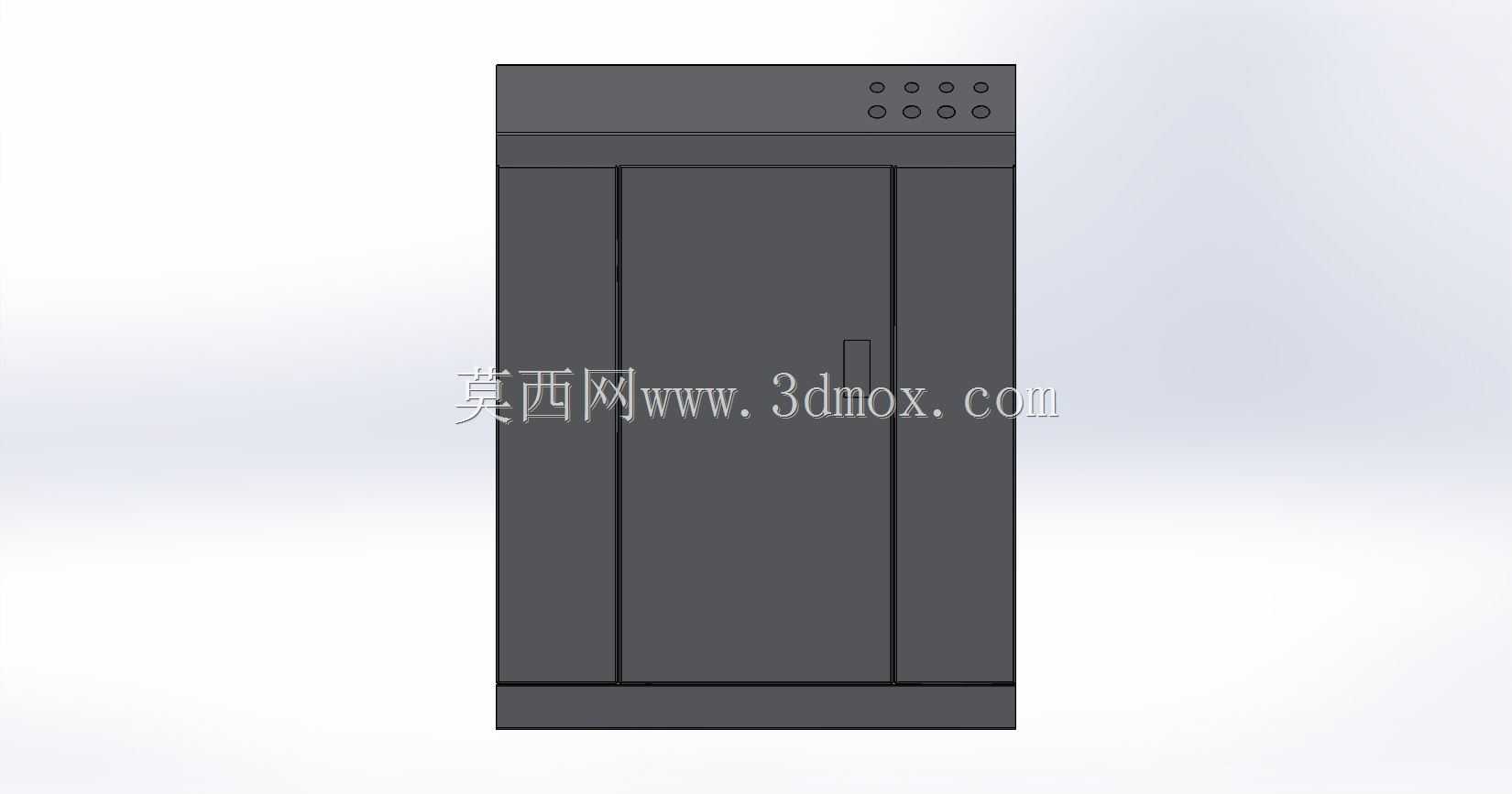

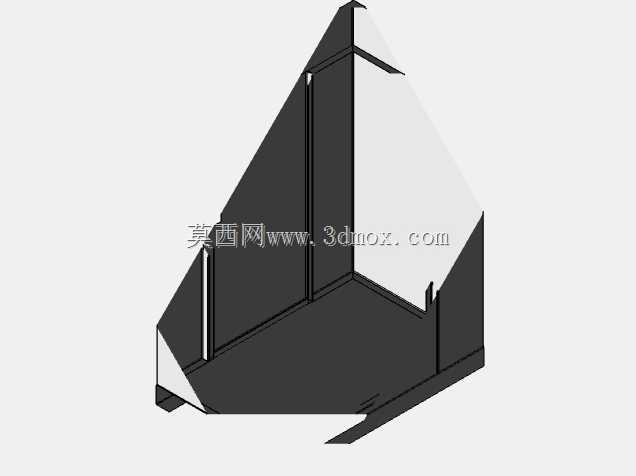

　　从结构设计逻辑来看，整体采用分体式钣金拼接思路，下部柜体为双开门封闭结构，单扇门体预留嵌入式拉手安装位，门体内侧可预留线槽安装空间，方便柜内布线时沿门体排布控制线，柜门与柜体框架的拼接处预留密封胶条安装槽，可根据使用场景加装胶条实现防尘防溅，适配多数普通工业车间的环境防护要求。柜体底部预留安装固定孔位，可直接通过膨胀螺栓固定在水泥地面，也可搭配配套槽钢底座做抬高安装，避免地面潮气侵入柜内，底部框架采用折边加强结构，承托柜内安装的电气元件重量，避免长期承重出现柜体变形。

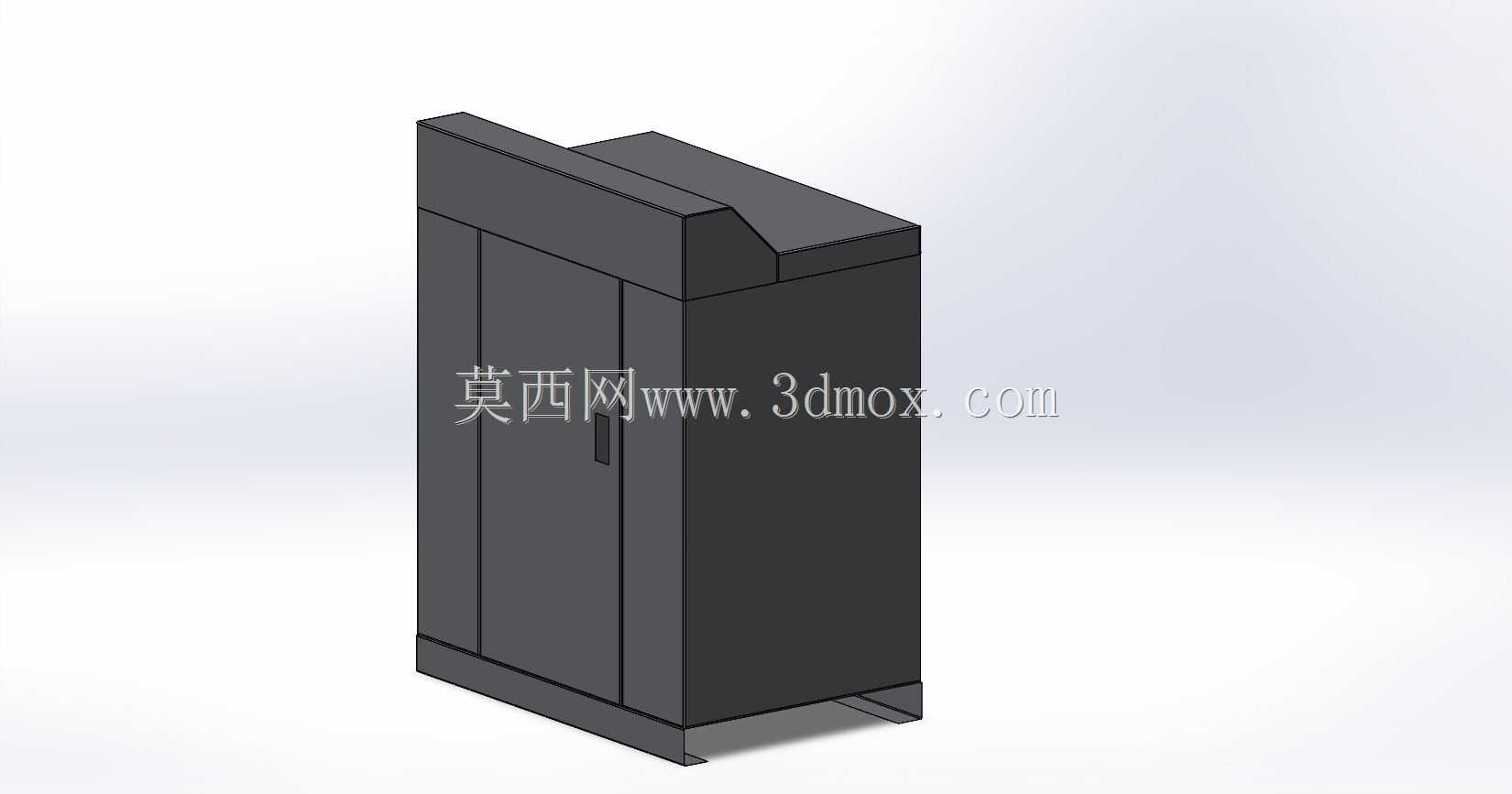

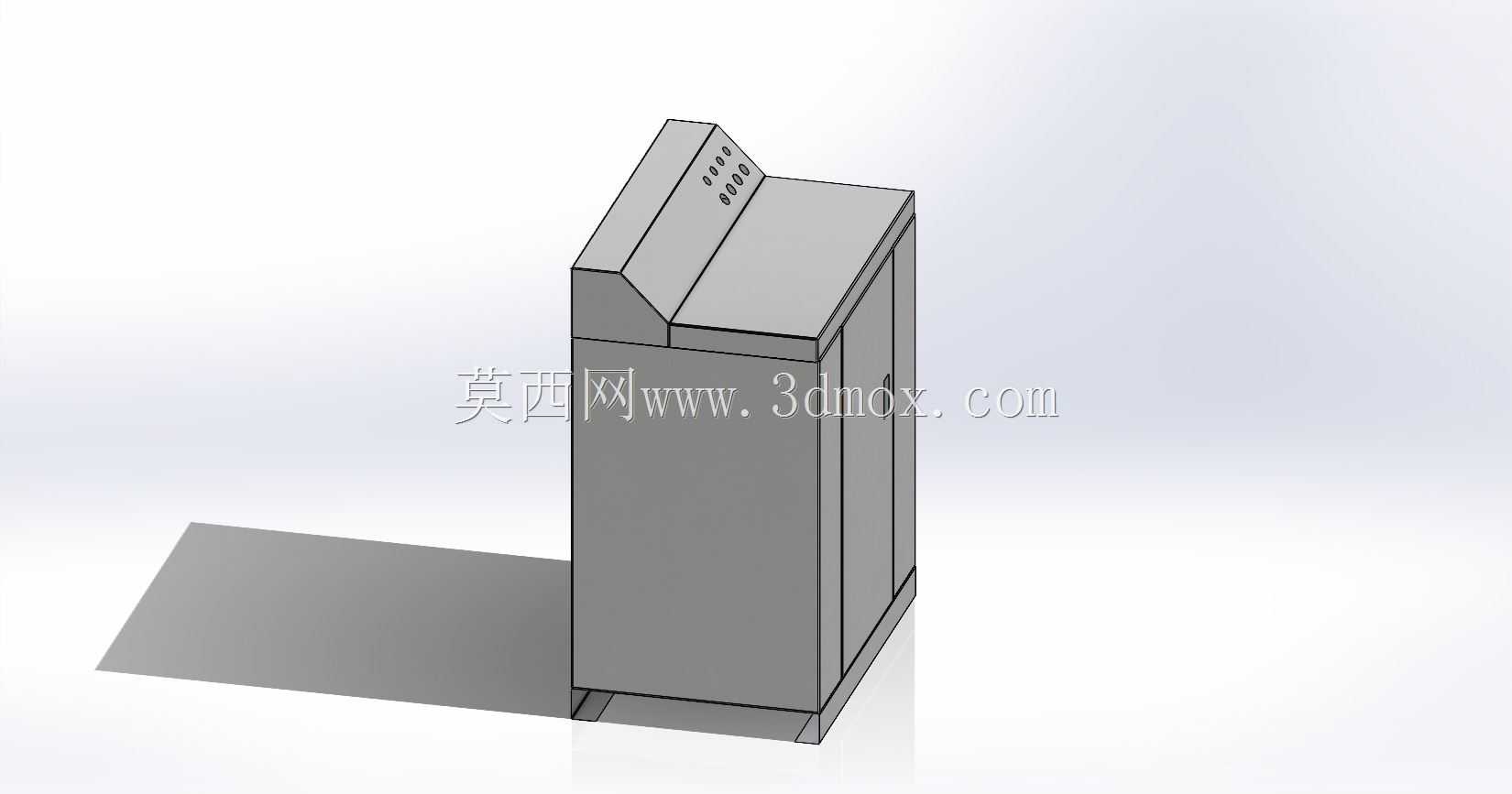

　　上部倾斜操作台面的倾斜角度经过人机工程校核，操作人员站立状态下视线可自然覆盖台面上的所有按钮与指示灯，操作时手臂自然抬起即可触达所有操作元件，无需刻意调整站姿。台面上预留的按钮安装孔位按照常规工业按钮尺寸排布，可直接适配标准规格的控制按钮、急停开关、信号指示灯，孔位间距预留足够的接线操作空间，后期装配时无需额外扩孔调整。台面下部与柜体顶部做无缝拼接，拼接处采用折边咬合加焊接的工艺处理，保证整体结构的刚性，避免搬运或是安装过程中出现台面错位变形。

　　从安装边界尺寸来看，柜体整体深度控制在600mm以内，宽度适配常规双开门柜体的800mm规格，整体高度控制在1800mm左右，其中倾斜台面的最高点距离地面约1600mm，既保证下部柜体有足够的内部安装空间容纳电气元件，也不会因为柜体过高导致顶部操作元件超出操作人员的舒适操作范围。柜内可根据需求加装横向安装梁或是层板，安装梁的孔位按照通用电气安装模数设计，可直接固定标准导轨、端子排、小型断路器这类元件，层板可根据元件重量调整安装高度，适配不同尺寸的电气部件安装需求。

　　在钣金工艺处理上，所有外露折边均做压平去毛刺处理，避免装配和后期维护时划伤操作人员，柜体的焊接位置均做打磨平整处理，后期表面可做喷塑处理，适配不同车间的配色需求。柜门与柜体之间预留接地螺栓安装位，可直接连接接地线缆，满足电气设备的安全防护要求。柜体两侧预留散热通风孔的安装位置，可根据柜内元件的发热量选择加装通风过滤网组或是散热风扇，保证柜内温度处于元件正常工作的范围内，避免高温导致元件寿命缩短。

　　实际落地使用时，这类钣金柜可直接作为小型设备的独立控制柜体使用，也可多台并排安装在车间的控制区域，组成集中控制操作台，下部柜体的封闭结构可避免无关人员随意触碰柜内的带电元件，上部倾斜台面的操作区可做功能分区标识，方便操作人员快速识别不同按钮对应的功能。整体结构没有复杂的异形曲面，全部采用常规钣金折弯、焊接工艺即可加工成型，加工难度低，后期维护时可直接拆卸柜门对内部元件进行检修，更换元件时无需拆解整体柜体结构，降低现场维护的工作量。
