气动六缸径向星形动力装置结构设计

　　这款气动六缸径向星形动力装置，在小型气动动力输出场景中有着明确的适配方向，常见于教学演示台架、小型气动工具动力端、低压气动实验平台的动力单元搭建，区别于传统燃油星形发动机依赖燃油燃烧做功的逻辑，该结构完全依靠压缩空气作为动力介质，无需配套燃油供给、点火、排气净化等附属系统，整体结构的集成度更高，适配对防爆、无明火、清洁动力有要求的作业场景，比如存在易燃易爆挥发气体的车间内小型工装驱动、实验室气动原理教学演示、食品加工车间的小型输送线动力端等场景，都能依托这类结构实现稳定的低功率动力输出。

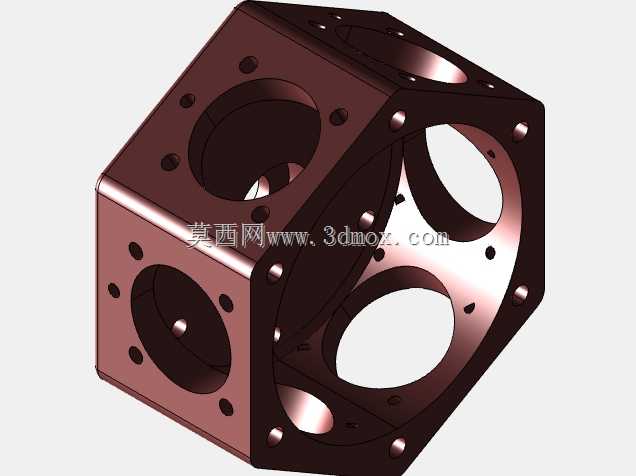

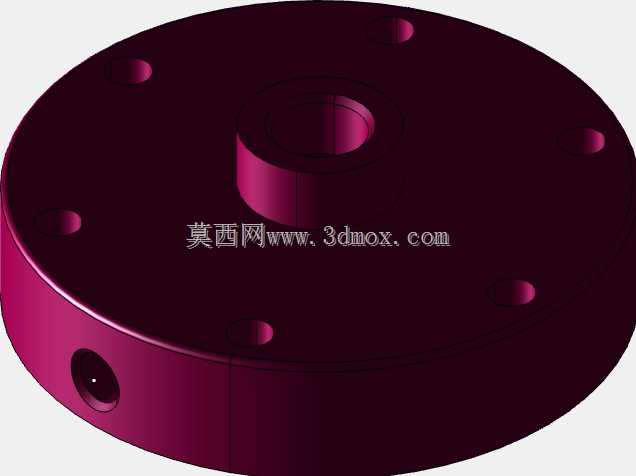

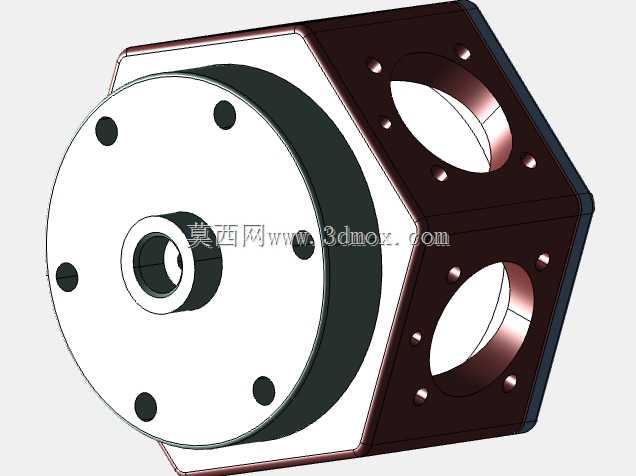

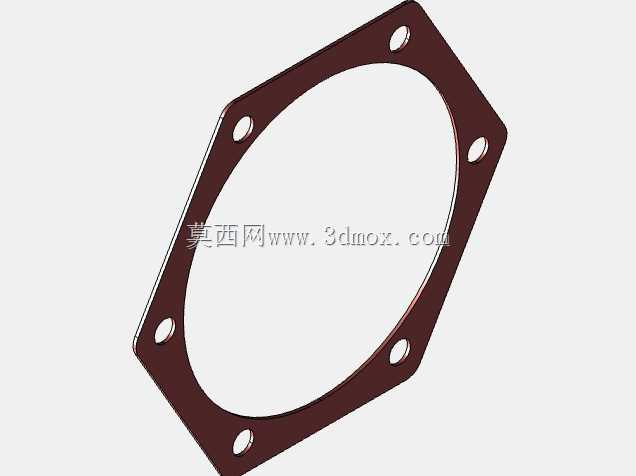

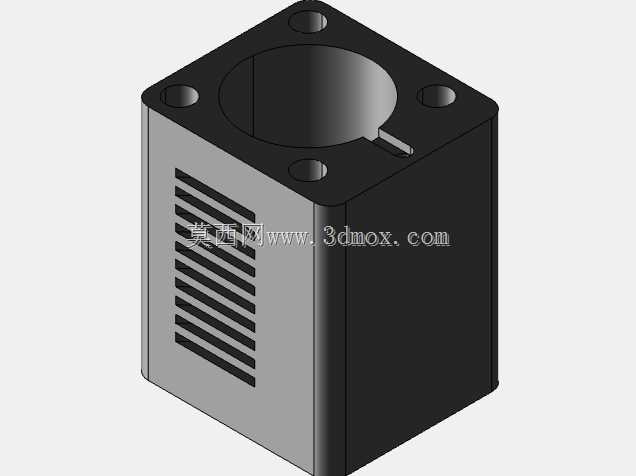

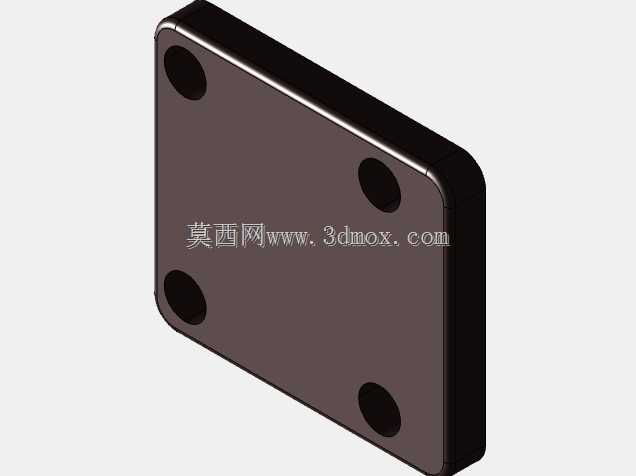

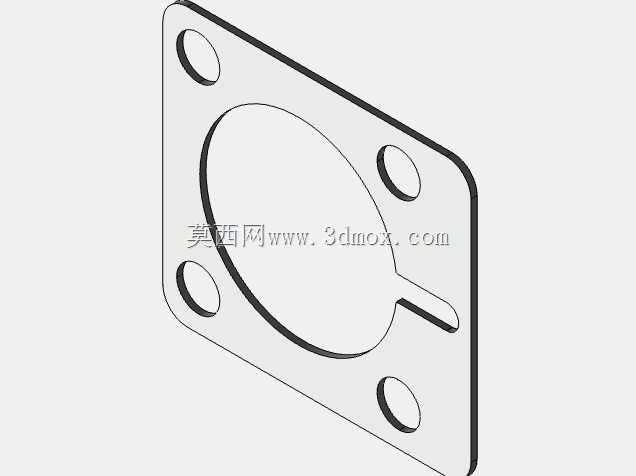

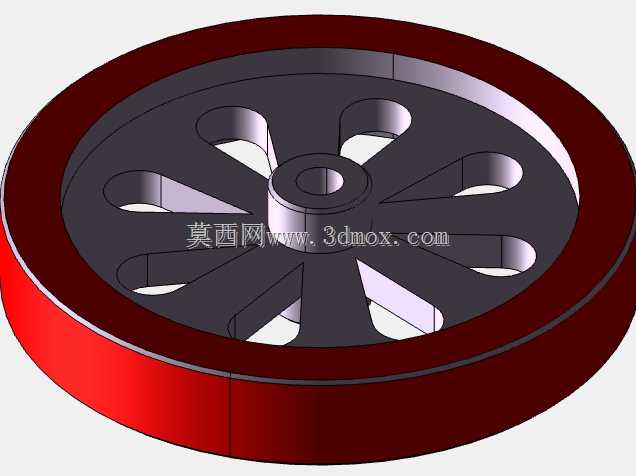

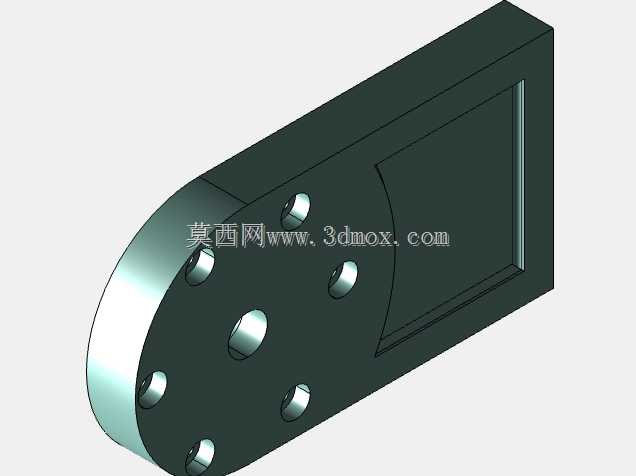

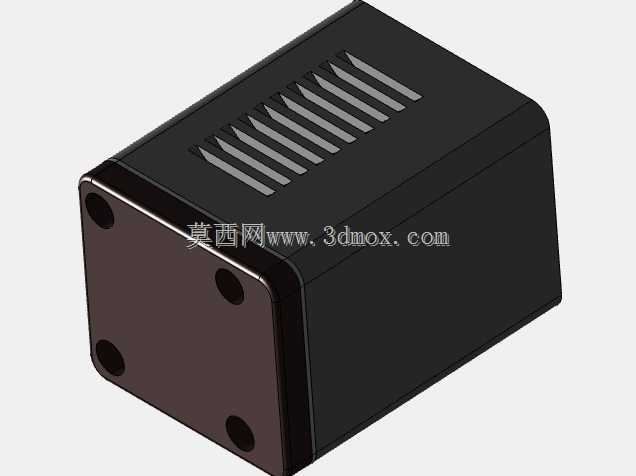

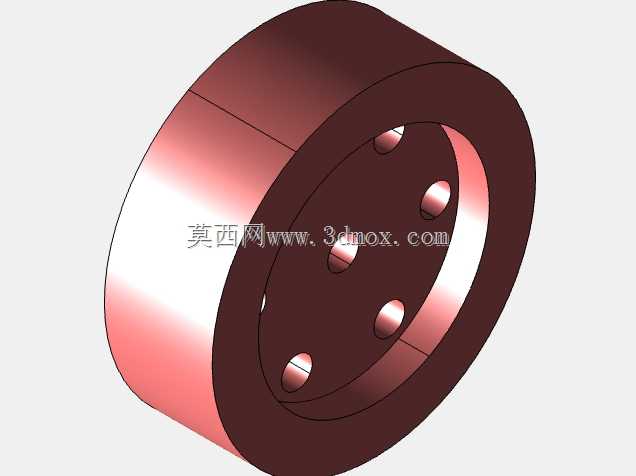

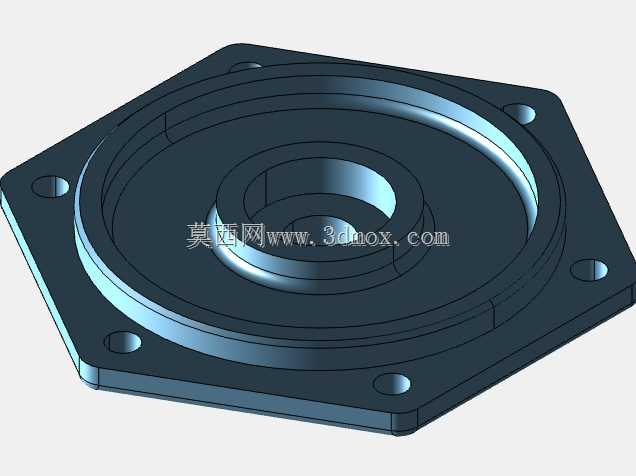

　　从结构设计逻辑来看，该装置采用六缸沿中心曲轴径向均匀分布的星形布局，六个气缸的轴线处于同一垂直于曲轴轴线的平面内，相邻气缸的轴线夹角为60度，这种布局的核心优势在于所有气缸的做功行程可以沿曲轴圆周方向均匀错开，曲轴每旋转一周可完成六次做功冲程，相比同缸径的单缸、双缸气动结构，动力输出的扭矩波动更小，运转平顺性更优，同时径向布局的结构可以让压缩空气的进气路径更短，六个气缸可共用中心位置的配气结构，减少了分布式配气带来的管路冗余与气压损失。从外形与安装边界来看，该装置的主体分为前端法兰安装端与缸体主体部分，前端圆形法兰上均匀分布六个安装定位孔，可直接通过螺栓对接固定在安装基座或者被驱动设备的输入端面上，法兰中心为动力输出轴的伸出端，输出轴与法兰端面的同轴度公差在设计时控制在0.02mm以内，可有效降低运转时的径向跳动，减少连接端的磨损。缸体部分为正六棱柱外形结构，每个侧面对应一个气缸的安装位，气缸套嵌入缸体的安装孔内，通过端面的紧固螺栓实现密封固定，每个气缸的进气口开设在缸体侧面靠近中心配气腔的位置，可通过统一的进气总管接入压缩空气气源，无需为每个气缸单独布置长距离进气管路。

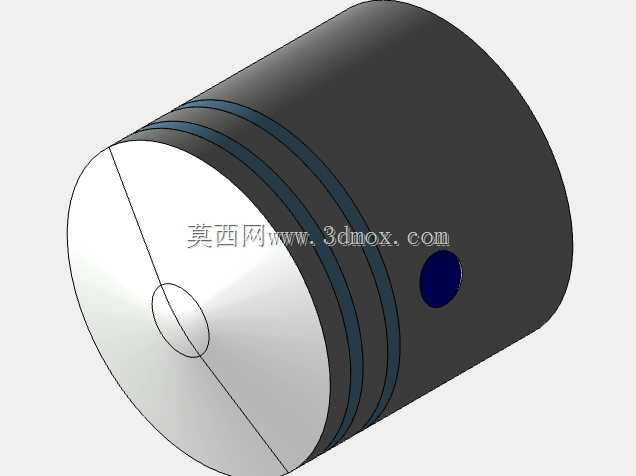

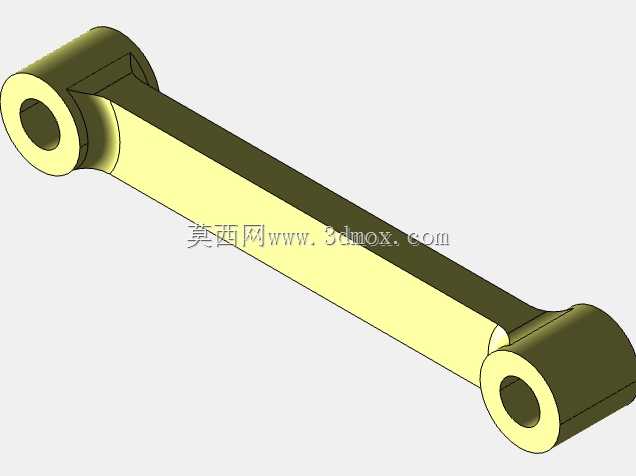

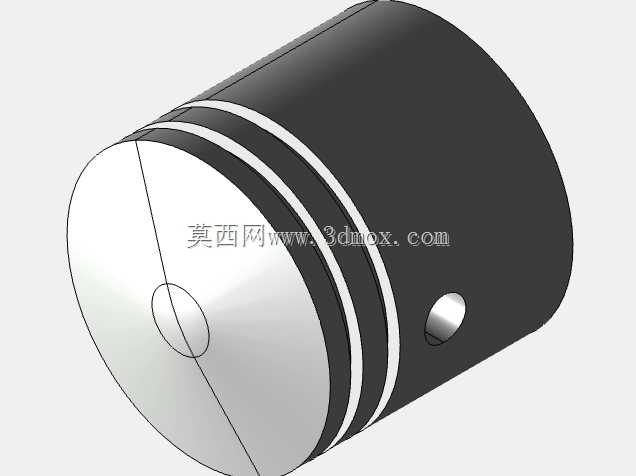

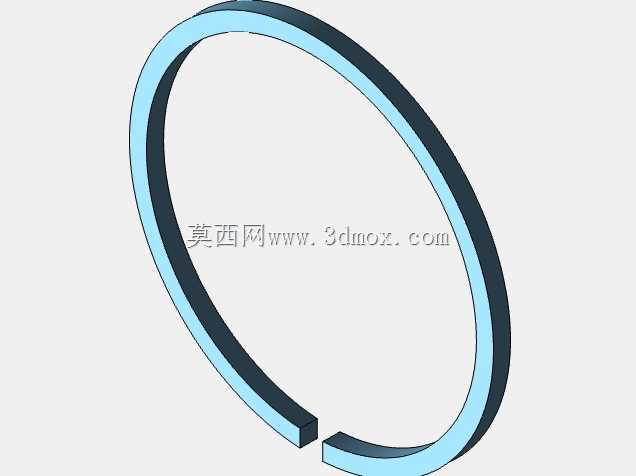

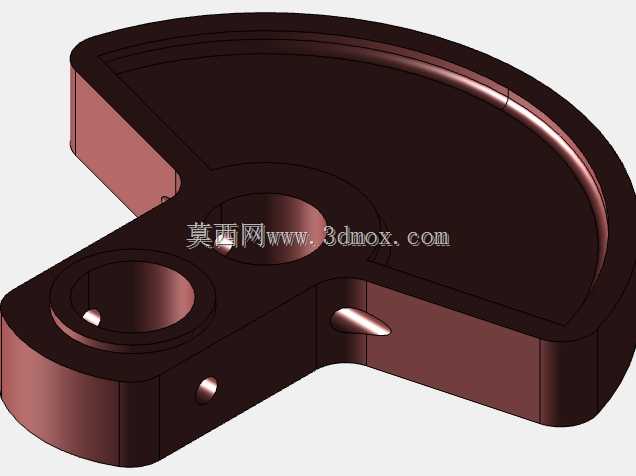

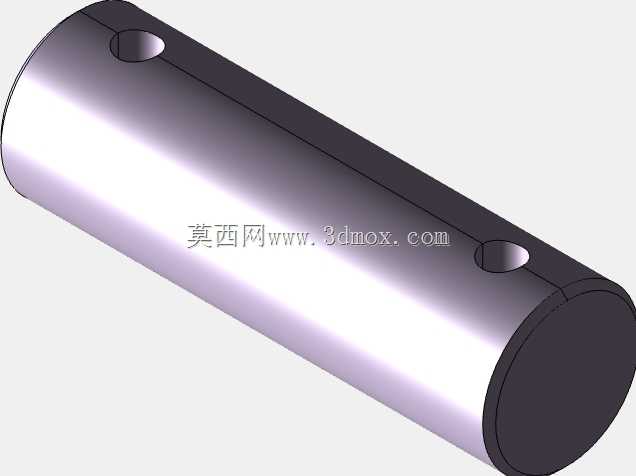

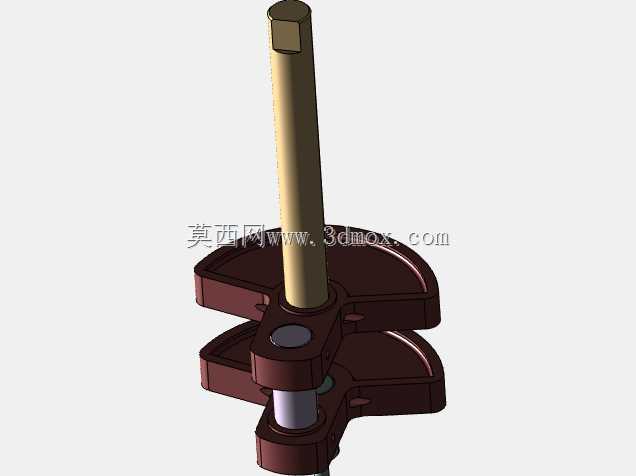

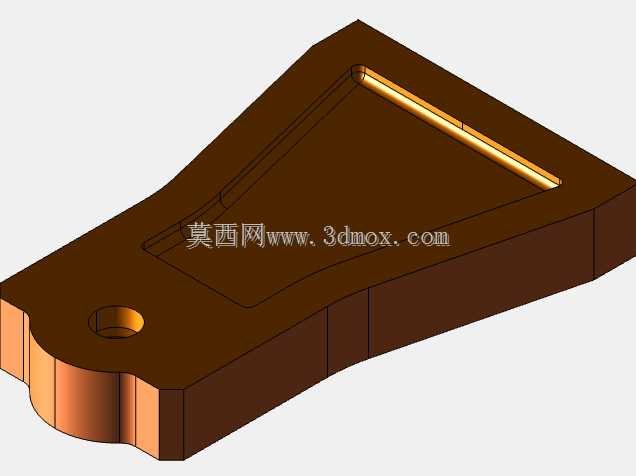

　　在功能特性层面，该结构的配气机构集成在曲轴与缸体中心的连接位置，随曲轴转动自动完成六个气缸的进排气时序切换，当压缩空气进入对应做功行程的气缸时，推动活塞沿气缸径向做直线运动，通过连杆将直线运动转化为曲轴的旋转运动，做功完成后的气缸随曲轴转动切换至排气位，将缸内的低压空气直接排出，整个做功循环无需复杂的电控气门控制，完全依靠机械配气结构完成时序匹配，结构可靠性更高，对使用环境的适应性更强，即使在多粉尘、高湿度的环境下，只要做好进气端的简单过滤，就能长期稳定运转。设计过程中重点考虑了气缸的密封结构，活塞与气缸壁之间采用耐磨密封圈配合，可在0.4-0.8MPa的常规工厂压缩空气压力下实现有效密封，避免气压泄漏导致的动力损失；连杆与曲轴曲柄、活塞销的连接位置均采用自润滑轴承，无需频繁加注润滑脂即可满足长期运转的耐磨需求，降低了日常维护的工作量。

　　从安装适配的角度来看，该装置的整体径向尺寸控制紧凑，相比同功率的轴向多缸气动马达，其轴向长度更短，适合安装空间轴向尺寸受限、径向有一定布置空间的场景，前端法兰的安装孔位采用通用的圆周分布规格，可直接适配多数小型气动设备的安装接口，输出轴采用标准的圆柱轴带键槽结构，可通过联轴器、带轮、齿轮等多种传动方式对接负载，无需额外定制转接零件。在实际选型应用中，可通过调整输入压缩空气的压力来调节输出扭矩与转速，当输入气压为0.6MPa时，可达到额定的输出扭矩与转速参数，满足多数小型气动驱动场景的动力需求；同时该结构的缸体部分采用分体式设计，单个气缸出现密封磨损或者零件损坏时，可单独拆卸对应侧面的气缸进行维修更换，无需拆解整个动力装置，大幅降低了后期的维修成本与停机时间。
