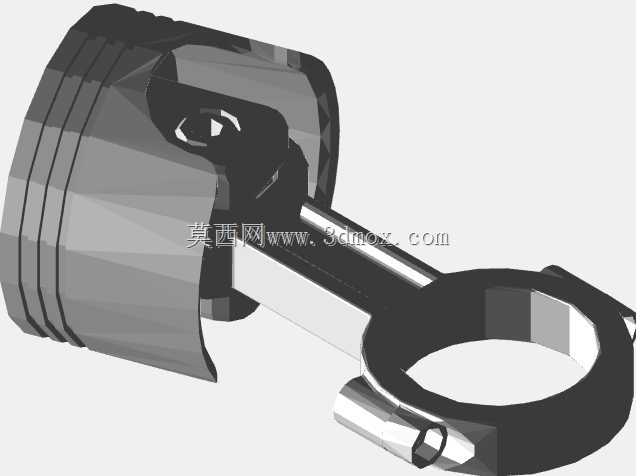

V6发动机活塞连杆组件剖视结构设计

　　这套剖视展示的V6发动机活塞连杆组件，是内燃机动力转换核心单元的具象化结构呈现，在乘用车V型六缸动力总成、小型船舶舷内动力、固定式工业发电机组的动力单元开发环节，这类结构的三维数模是前期方案验证、装配干涉检查、运动学仿真的核心载体。日常做动力总成匹配时，首先要明确这套组件的安装边界：活塞顶面需与燃烧室轮廓完全贴合，活塞环岸的三道环槽分别对应气环、油环的安装位，环槽的轴向尺寸公差需控制在0.02mm级，避免工作过程中出现环组卡滞、机油上窜的问题；活塞销孔的同轴度直接影响连杆小头的摆动顺畅度，设计时销孔与活塞销采用分组选配的间隙配合，既保证冷态下无松旷，又能在热膨胀后维持合适的工作间隙。

　　连杆部分采用了剖分式大头设计，大头端的轴瓦安装位需与曲轴曲柄销的轴颈尺寸匹配，结合面的定位止口需保证轴瓦安装后圆度误差不超过0.01mm，避免高速运转时轴瓦偏磨；杆身采用工字形截面，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量，适配V6发动机最高6000rpm级的转速工况，减少曲柄连杆机构的往复惯性力。从应用场景来看，这套组件的数模可直接用于发动机台架试验的前期仿真：通过运动学仿真可验证活塞在上止点、下止点位置时与气缸壁、气门的间隙是否满足设计要求，避免活塞碰气门、拉缸等致命故障；在装配工艺验证环节，可模拟活塞连杆组从气缸下端装入、连杆大头与曲轴曲柄销合装的全过程，确认装配路径无干涉，工装夹具的操作空间是否充足。

　　设计过程中还需考虑热变形补偿：活塞采用了变椭圆裙部设计，冷态下裙部截面为椭圆形，长轴垂直于活塞销方向，热态下裙部受热膨胀后趋近正圆，保证与气缸壁的贴合均匀，避免敲缸或拉缸；活塞环的开口间隙需根据缸径、工作温度区间计算设定，开口过小会导致热态下环端顶死胀断，开口过大会导致密封不足、气缸压力下降。连杆大头的连接螺栓采用预应力设计，拧紧力矩需按照螺栓屈服强度的70%设定，保证运转过程中大头结合面不会出现分离，同时避免螺栓过载断裂。

　　这套剖视结构特意保留了组件内部的装配关系，能直观看到活塞销与连杆小头的衬套配合、活塞环在环槽内的安装位置、连杆大头轴瓦的定位结构，对于刚接触内燃机结构设计的工程师来说，能快速理解曲柄连杆机构的动力传递路径：燃烧室燃气爆发压力作用在活塞顶面，通过活塞销传递到连杆，再由连杆将往复直线运动转换为曲轴的旋转运动，最终输出扭矩。在做整机布置时，这套组件的外形尺寸直接决定了气缸体的曲轴箱高度、气缸中心距，V型夹角的设定也需要结合连杆的摆动角度计算，避免相邻气缸的连杆在运动过程中出现干涉；活塞的压缩高度直接影响燃烧室容积，进而影响发动机的压缩比参数，是动力性能标定的核心尺寸依据。
