方形法兰安装式发动机气缸体结构

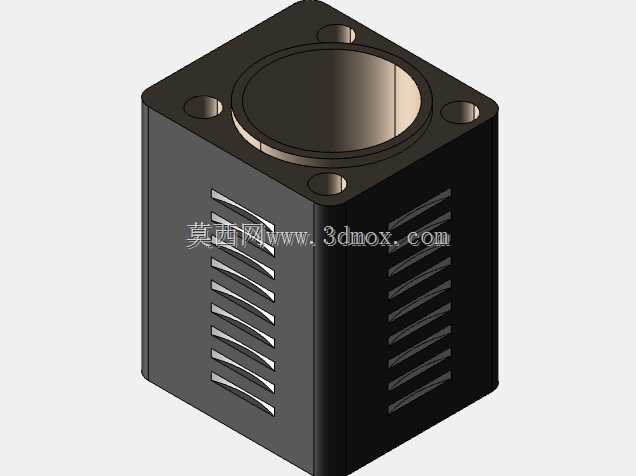

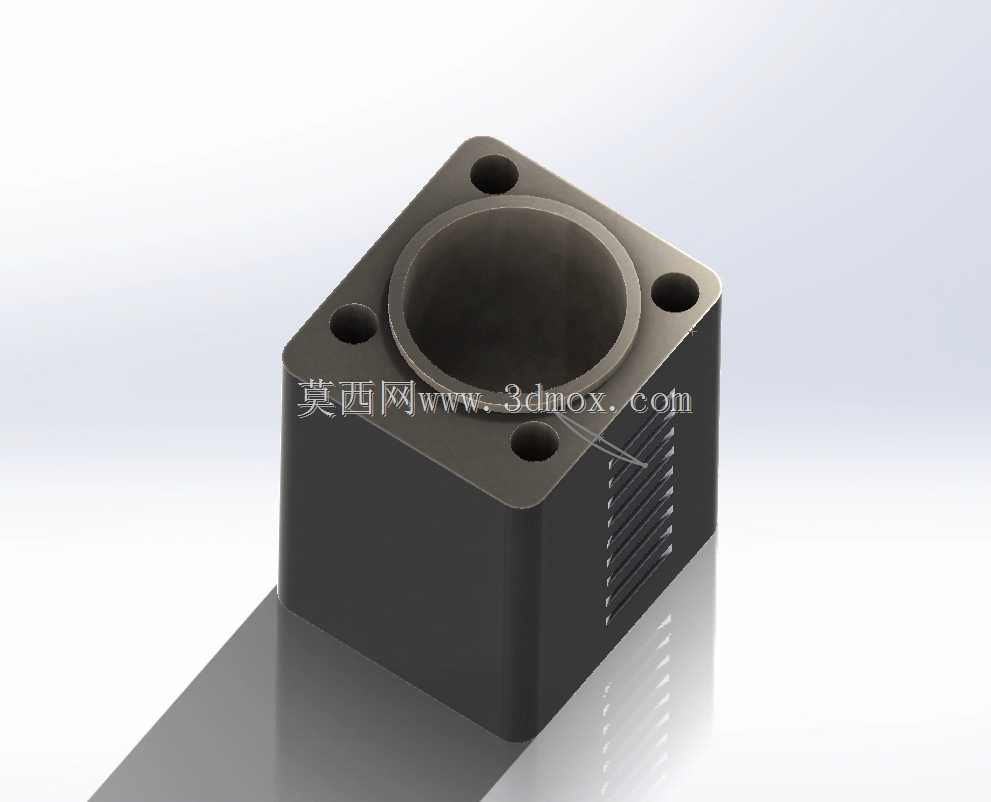

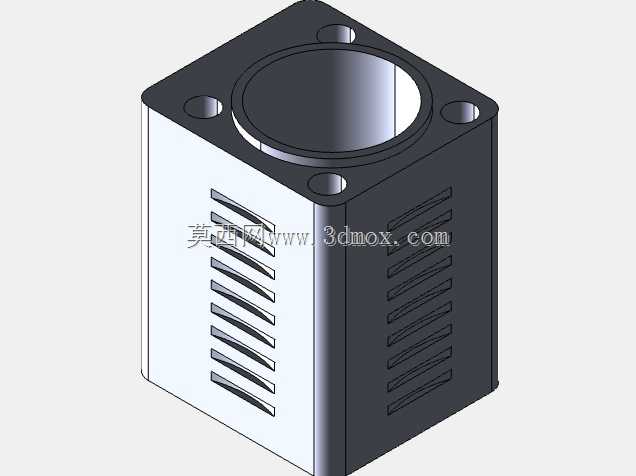

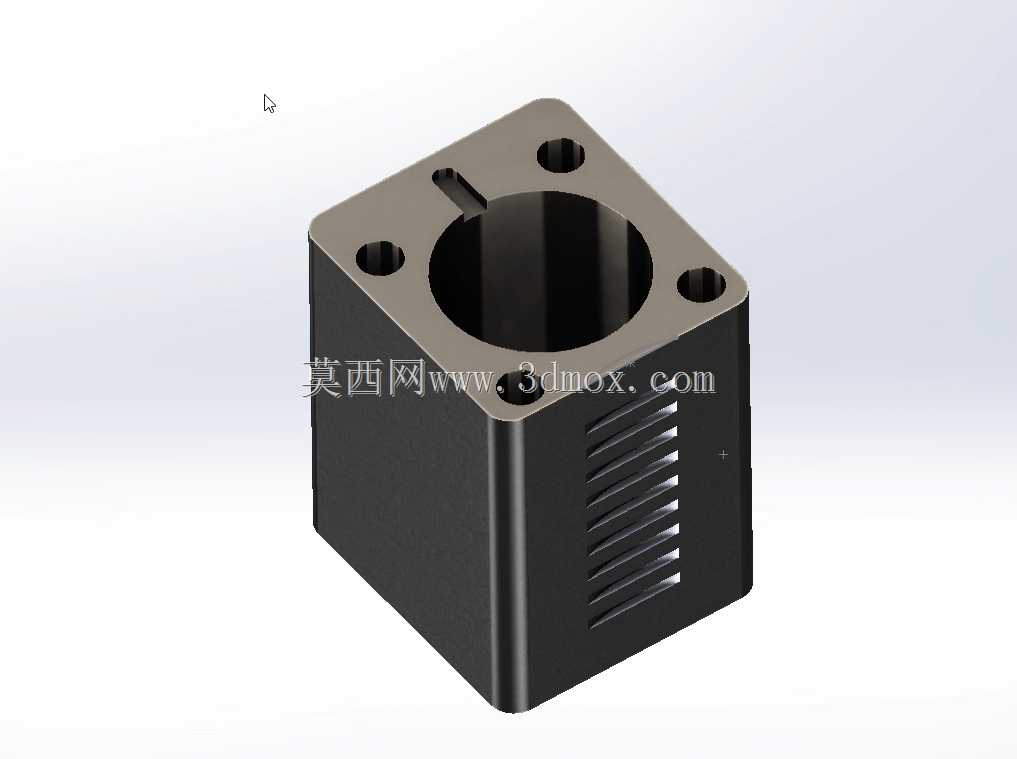

　　从结构设计逻辑来看，这款气缸体采用一体化方块式主体设计，顶部的方形法兰面均匀布置四个安装通孔，孔位的位置度公差控制在0.02mm以内，能够保证与气缸盖装配时的密封面完全贴合，避免燃烧室内的高压燃气出现泄漏，法兰面的平面度经过精加工处理，表面粗糙度达到Ra1.6级别，不需要额外加装加厚密封垫即可满足低压工况下的密封要求。缸筒部分采用内嵌式光滑圆柱腔设计，内腔直径经过精密珩磨处理，表面形成均匀的交叉网纹，既可以储存适量润滑油形成稳定油膜，降低活塞环与缸壁之间的摩擦损耗，又能保证活塞往复运动时的导向精度，避免出现偏磨导致的动力下降、烧机油等常见故障。在往复式动力机械的结构体系里，气缸体是整台设备的核心承载基体，所有运动副、附属组件都要依托这个基础件完成定位与装配，其结构合理性直接决定整套动力单元的运行稳定性、装配精度与服役寿命。这款采用方形法兰安装结构的气缸体，主要适配小排量单缸动力单元，常见于通用小型汽油机、微型发电机组、便携动力机具以及小型特种作业车辆的动力系统中，在实际应用场景里，它需要同时承担活塞往复运动的导向、燃烧压力的承载、冷却介质的导流以及周边附件的安装定位多重功能。

　　缸体侧面设计有密集的平行散热鳍片，鳍片厚度均匀、间距一致，在自然风冷工况下能够快速将缸筒内燃烧产生的热量传导到空气中，保证缸体工作温度维持在合理区间，避免过热导致的材料强度下降、润滑油碳化失效问题，鳍片的排布方向与设备常用安装姿态下的空气流动方向平行，能够最大化利用行驶或者作业时产生的迎面气流提升散热效率。从安装边界尺寸来看，方形法兰的外接尺寸与缸体主体截面保持一致，没有额外突出的安装耳结构，整体外轮廓规整，在动力单元整体布局时可以有效减少占用空间，四个安装孔的中心距按照通用小缸径动力的标准尺寸设计，能够与同规格的通用气缸盖、曲轴箱直接适配，不需要额外制作转接安装板，降低整机装配的加工成本与复杂度。

　　缸体下端与曲轴箱连接的端面同样采用平面定位设计，定位止口与缸筒内腔保持同轴，同轴度公差控制在0.015mm以内，能够保证曲轴安装后活塞连杆组的运动轨迹与缸筒中心完全重合，减少运动过程中的侧向力，降低运转时的振动与噪音。在实际选型应用过程中，这类结构的气缸体多用于对空间尺寸要求紧凑、整机重量控制严格的动力场景，比如便携型园林作业机具、小型应急发电机组、微型代步车辆的动力单元，相比传统的带外置安装脚的气缸体，一体化方块结构的刚性更好，在承受高频燃烧冲击载荷时不容易产生结构变形，能够长期维持缸筒的圆度与圆柱度，延长动力单元的大修间隔。建模过程中需要重点关注几个关键尺寸的关联约束：法兰面安装孔的位置度要与缸筒中心保持基准统一，所有加工面的尺寸基准都要以缸筒轴线为核心基准，避免基准转换带来的装配误差；散热鳍片的根部做了R0.5的圆角过渡，避免应力集中导致的鳍片断裂问题，尤其是在高频振动的作业场景下，圆角过渡结构能够大幅提升缸体的抗疲劳强度；缸筒内壁的珩磨网纹参数按照通用内燃机的标准设定，网纹角度控制在45度左右，既保证润滑油的储存能力，又避免机油消耗过大。

　　在结构验证环节，需要重点校核缸体在最高燃烧压力下的结构变形量，尤其是法兰面与缸筒衔接位置的应力分布，通过有限元分析优化壁厚分布，在保证结构强度满足要求的前提下尽可能减少冗余材料，降低缸体自身重量，提升动力单元的功重比。对于三维建模从业者来说，这类零件的建模需要重点区分加工面与非加工面的特征差异，加工面的尺寸精度、形位公差要在模型特征里明确标注对应的公差要求，非加工面的拔模斜度、铸造圆角要符合金属铸造的工艺要求，避免出现无法开模生产的不合理结构；同时要注意各个安装接口的尺寸匹配性，保证与周边关联零件的装配间隙在合理范围内，避免出现装配干涉问题。
