输送机三爪式弧形框架支撑结构件

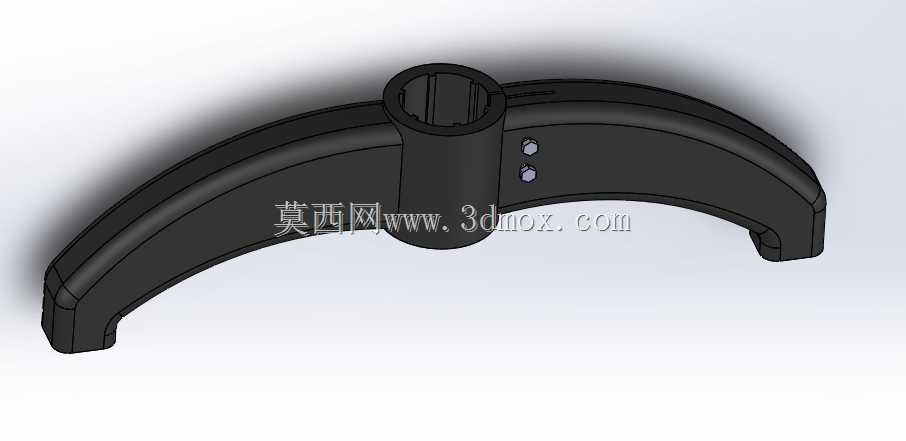

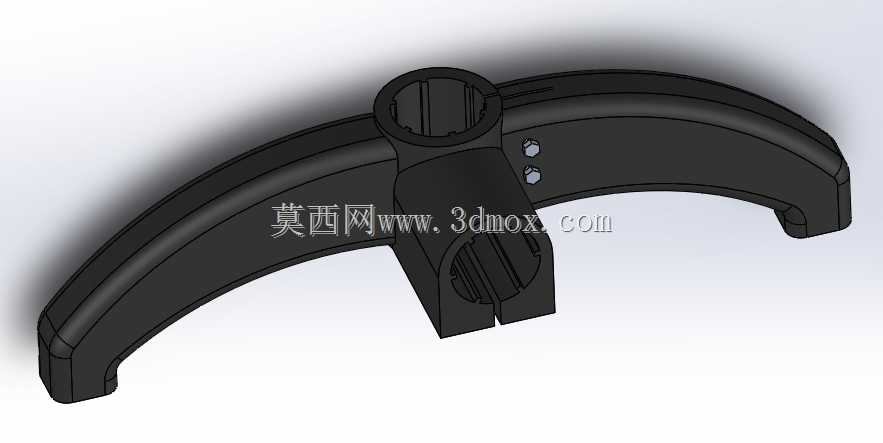

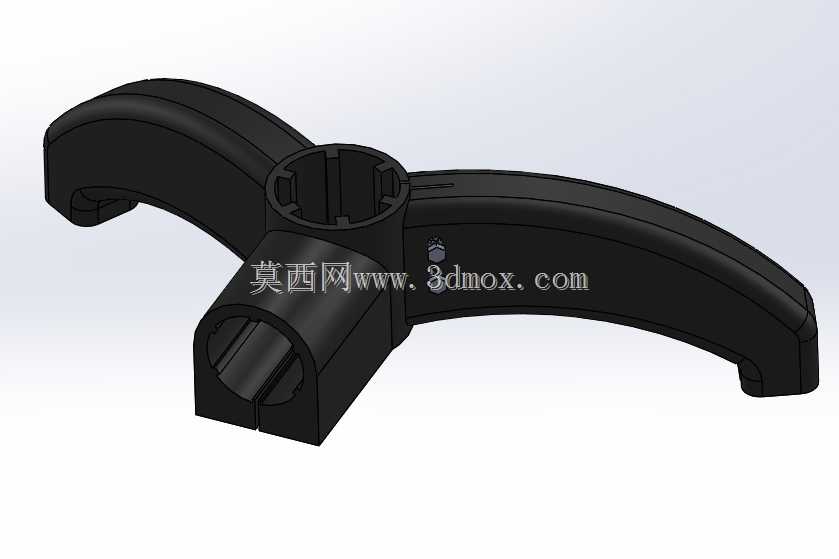

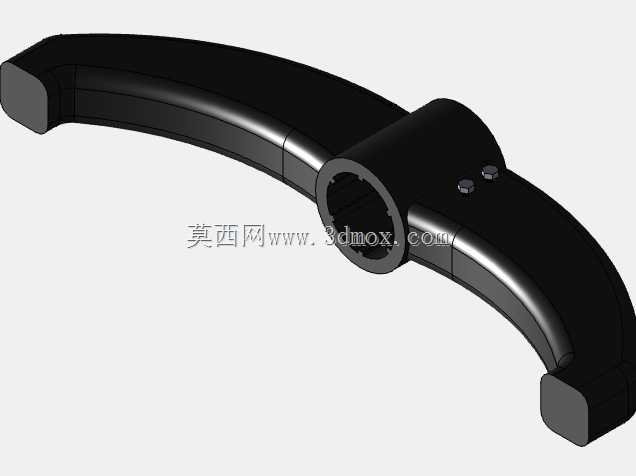

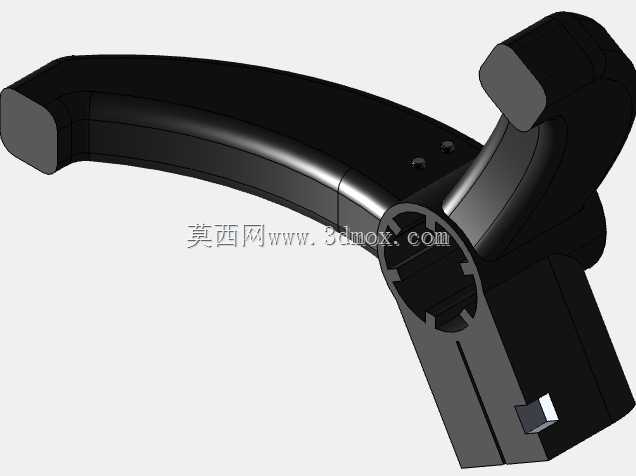

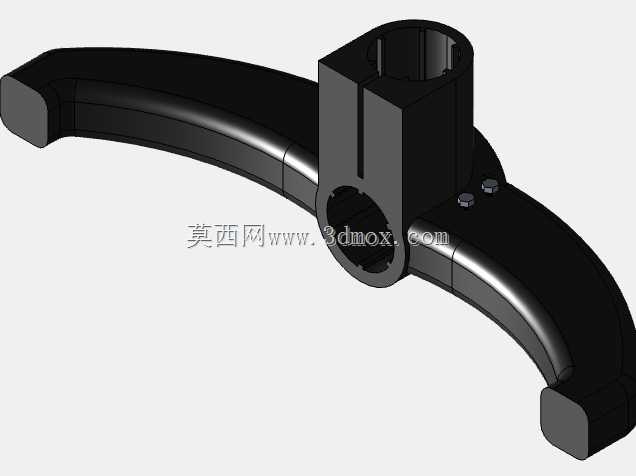

　　整体结构采用一体化注塑或铸造成型思路，中心设置带轴向开槽的圆柱安装座，开槽结构可适配一定公差范围内的立柱管径，安装时通过抱紧螺栓收紧开槽间隙，即可实现支撑件与竖向立柱的无间隙固定，避免传统焊接支撑存在的焊接变形、位置不可调的问题。三个向外延伸的支撑臂采用弧形过渡设计，而非直臂结构，一方面弧形轮廓可消除直角处的应力集中，在承受偏载时不会出现臂根断裂的问题，另一方面弧形臂的末端设置卡扣式连接位，可直接卡接在输送机的侧梁型材槽内，不需要额外打孔或焊接，现场装配时仅需拧紧抱紧螺栓与侧梁顶丝即可完成固定，单人即可完成单组支撑的安装，大幅缩短输送线的搭建周期。在散料、包装件连续输送的生产线场景中，框架支撑是承担机架载荷、保障输送线运行稳定性的核心结构件，本次设计的三爪式弧形支撑件，主要适配轻型带式输送机、模块化输送单元的中间段机架连接需求，可替代传统的方管焊接式支撑脚，降低现场安装的调整工作量。从实际工况来看，这类支撑件多应用在电子装配线、食品包装输送线、电商仓储分拣线的机架搭建中，需要同时承担垂直方向的机架自重、输送物料动载荷，以及水平方向的皮带运行跑偏带来的侧向扭力，因此结构设计上做了针对性的受力优化。

　　从安装边界来看，中心安装座的内孔直径适配行业通用的φ50mm圆形立柱，支撑臂展开后的最大外接圆直径为320mm，安装完成后支撑件底部距离地面的最小高度为120mm，可适配常规的100-150mm高度调节脚杯安装，满足不同地面平整度下的机架调平需求。支撑臂的截面采用变厚度设计，臂根位置与中心座连接处厚度为12mm，向臂端逐渐过渡到8mm，在保证整体结构强度的前提下尽可能降低零件自重，单组支撑件的重量控制在1.2kg以内，方便人工搬运与安装。设计过程中重点考虑了不同安装场景的适配性，三个支撑臂的夹角为120°均匀分布，当现场安装空间受限时，也可拆除其中一个支撑臂作为两脚支撑使用，剩余两个支撑臂的夹角为120°，依然可以满足侧向稳定性要求，适配靠墙安装、设备旁侧空间不足的输送线布置场景。支撑臂末端的卡扣结构做了通用化设计，可适配20/30/40系列的标准铝型材侧梁，卡扣内设置防滑齿纹，当顶丝拧紧后可防止支撑件与侧梁之间出现相对滑动，避免长期运行后机架出现下沉或偏移。

　　从受力仿真验证来看，当单组支撑承受垂直方向150kg静载荷时，最大应力出现在臂根过渡位置，数值为18MPa，远低于常用PP玻纤材料或铸铝材料的许用应力，安全系数达到5以上，可满足长期动载运行的强度要求；当承受侧向30kg水平推力时，支撑件的最大变形量为0.2mm，不会出现明显的晃动，可保障输送皮带的运行平稳性，避免因支撑晃动导致的皮带跑偏、物料洒落问题。此外，弧形支撑臂的外轮廓做了圆角钝化处理，所有棱边的圆角半径不小于R3，可避免现场安装或设备维护时人员被棱角划伤，符合工业设备的安全设计要求。

　　中心安装座的开槽宽度为5mm，当抱紧螺栓采用M8规格时，最大可实现2mm的管径收缩量，可适配外径48-50mm范围内的立柱，降低了对立柱加工精度的要求，即使立柱存在轻微的管径公差，也可实现可靠抱紧。在实际选型应用中，这类支撑件可按照输送线的长度每间隔1.5-2m布置一组，对于负载较大的重载输送场景，可适当缩小支撑间距至1m，即可满足整体机架的刚度要求。相比传统的方管焊接支撑，这种模块化的支撑结构不需要现场焊接、打磨、喷漆等工序，所有零件均为标准件，可实现快速拆装与重复利用，当输送线需要调整布局时，仅需松开螺栓即可拆卸重组，大幅降低产线调整的成本与周期。
