Z型模块化带式输送线结构设计

　　这款Z型模块化带式输送结构，主要面向多层车间物料转运、包装线上下料衔接、自动化产线跨高度工位输送场景设计，解决传统直线输送带无法完成垂直高差物料连续输送的痛点，在食品包装、电子元器件组装、日化产品分拣、小型零部件加工产线中都能适配使用，尤其适合厂房空间有限、需要在短水平距离内完成物料抬升或下降的工位布局，相比斗式提升机，它能实现连续无间隔输送，不会出现物料卡滞、落料磕碰的问题，输送过程中物料姿态稳定，适合对摆放朝向有要求的工件转运。

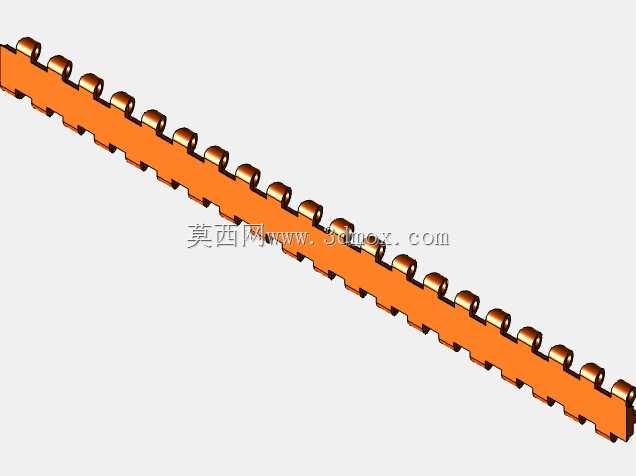

　　从功能特性来看，整线采用模块化拼接的带体结构，每一节带块都设置了独立的承载凸台，凸台表面做了圆角过渡处理，避免刮伤输送物料表面，带体侧边的连接销轴采用统一规格的快拆结构，日常维护时不需要拆解整线，只需要拔出对应销轴就能更换损坏的带块，大幅降低停机维护时长。带体的Z型弯折段采用了定制的导向压条，压条与带块侧边的导向槽精准配合，在弯折运行过程中不会出现带体跑偏、跳齿的问题，弯折段的曲率半径经过反复校核，既保证带体弯折时不会产生过大的内应力，延长带体使用寿命，又能控制整线的整体占地宽度，适配紧凑的车间布局。

　　设计过程中，首先根据常见的产线高差需求，确定了Z型段的倾斜角度为35度，这个角度下，带面上的凸台能可靠托住常规尺寸的盒装、袋装工件，不会出现下滑滚落的情况，同时兼顾了输送效率与空间占用率。带体的承载面宽度设置为常用的200mm规格，能覆盖绝大多数小型工业产品、包装件的输送需求，如果有特殊宽度需求，只需要调整带块的拼接数量就能快速适配，不需要重新开模制作整体带体。驱动端采用内置式的辊轴驱动，驱动辊表面做了滚花处理，增大与带体内侧的摩擦力，避免重载输送时出现打滑丢转的问题，从动端设置了张紧调节机构，通过两侧的调节螺栓就能微调带体张紧度，适配不同使用时长下带体的拉伸形变，保证运行平稳无抖动。

　　安装边界方面，整线的底部支撑脚采用可调节高度的脚杯结构，调节范围为±30mm，能适配车间地面不平整的安装场景，不需要额外做地面找平处理。设备的进料端与出料端都预留了标准的安装接口，能直接对接平皮带输送机、工作台、分拣设备等上下游工位，接口尺寸符合通用输送设备的对接标准，不需要额外制作转接件。整线的侧边预留了传感器安装槽，可以根据使用需求加装光电传感器、计数传感器、到位检测开关等电控元件，槽位采用通用的T型槽结构，适配市面上绝大多数标准传感器的安装尺寸，不需要在机架上额外打孔焊接。

　　从结构细节来看，带块采用耐磨工程塑料材质，自身重量轻，运行时噪音低，同时具备一定的耐油、耐弱酸弱碱特性，能适配多数工业车间的使用环境，不需要频繁做防腐防锈处理。机架部分采用标准铝型材拼接，所有连接位置都采用内装式角件连接，外表面没有突出的螺栓头，避免输送过程中勾挂物料或者划伤操作人员，机架的侧面预留了护板安装位，可以根据使用场景加装透明亚克力护板或者金属护板，防止物料从侧边掉落。整线的最小转弯半径控制在120mm，在Z型弯折位置不会出现带块卡顿的情况，运行速度可以根据产线节拍在0-30m/min范围内调整，适配不同生产节奏的工位需求。

　　在实际选型适配时，需要注意输送物料的单重不超过5kg，因为模块化带体的单块承载能力经过校核，超过这个重量会导致带块连接销轴受力过大，缩短使用寿命。如果输送的是易碎类物料，可以在带块表面粘贴防滑硅胶垫，增大摩擦力的同时缓冲物料放置时的冲击力。设备的安装位置需要预留至少300mm的侧边维护空间，方便日常检查带体磨损情况、清理带面残留的杂物，驱动端的位置需要预留接线空间，方便电控线路的布设与后期检修。
