三丰卡尺数据接口防护端盖结构设计

　　在精密测量车间的日常作业场景里，数显卡尺是一线检验人员、机加工调机员随身使用的高频量具，其侧边的数据传输端口长期暴露在车间环境中，很容易被切削液飞溅、铝屑铁渣嵌入、灰尘堆积堵塞，轻则导致数据传输接触不良，无法将测量数据同步至SPC系统做质量统计，重则造成端口针脚氧化弯折，整把卡尺的数显传输功能直接报废，这类损耗在机加工车间的量具维护记录里占比不低，这款端盖就是针对该类损耗场景做的配套防护结构。

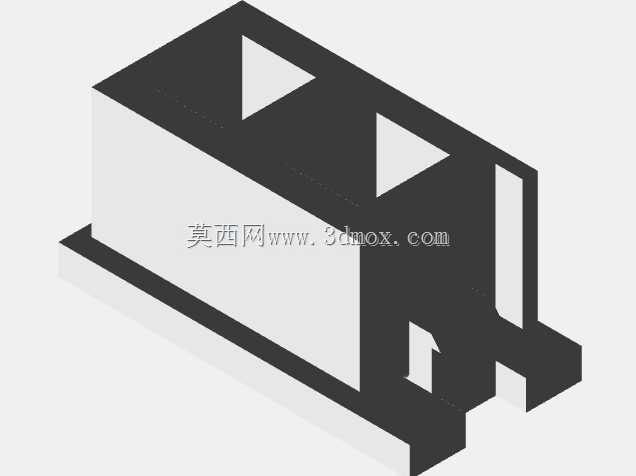

　　从实际使用的适配性来看，这款端盖完全贴合三丰系列数显卡尺的数据端口外轮廓，安装时不需要额外对卡尺本体做任何打孔、粘接改造，顺着端口侧边的导向槽推入即可卡紧，日常插拔数据传输线时不需要完全取下端盖，只需要翻开端盖的避让段就能露出接口，拔下数据线后端盖自动回弹覆盖端口，不会出现作业人员嫌麻烦忘记盖防护盖的情况。设计过程中没有刻意追求边缘与卡尺外壳的完全齐平，因为车间里的防护件本身属于易损耗的小配件，过度追求外观匹配度反而会提升加工精度要求，增加不必要的制造成本，端盖的小尺寸结构刚好覆盖端口的核心防护区域，边缘预留的微小间隙不会影响防护效果，反而能避免温度变化导致的热胀冷缩让端盖卡在卡槽里无法开合。

　　从安装边界来看，端盖突出卡尺本体的厚度控制在2mm以内，不会影响卡尺在狭窄工件内腔的测量作业，不会因为端盖突出导致卡尺无法伸入工件的测量位置；端盖侧边的卡扣结构做了15度的导入斜角，安装时不需要刻意对准，手指轻推就能卡入卡尺端口的固定槽，拆卸时用指甲抠住端盖尾部的凸起就能取下，不需要借助螺丝刀等辅助工具，一线作业人员单手就能完成拆装操作。端盖的遮挡结构完全覆盖端口的金属针脚区域，能阻挡90%以上的车间浮尘、切削液雾和金属碎屑进入端口内部，日常维护时只需要每周用干布擦拭端盖表面即可，不需要频繁用针清理端口内的积屑，能大幅降低量具的日常维护工作量。

　　在实际车间的适配测试中，这款端盖适配常用的三丰数显卡尺型号，不会遮挡卡尺上的刻度标识和功能按键，端盖表面做了细微的防滑纹理，手上沾有切削油的时候也能顺利推开端盖插接数据线，不会出现打滑的情况；端盖的壁厚控制在1.2mm，既有足够的结构强度，不会因为日常磕碰出现断裂，又有一定的弹性变形量，卡入卡槽后能保持足够的卡紧力，不会因为卡尺放在工具包里晃动导致端盖脱落丢失。很多车间之前会用胶带粘贴端口做临时防护，但是胶带残留的胶痕会粘住金属碎屑，反而更容易磨损端口针脚，这款硬质端盖的结构完全避免了胶痕残留的问题，长期使用也不会在卡尺表面留下难以清理的污渍。从结构设计的细节来看，端盖内侧做了0.3mm的凸筋，卡入端口后凸筋刚好贴在端口的外沿，能进一步阻挡液体从端盖边缘渗入端口内部，即使卡尺不小心掉落在沾有切削液的工作台面上，液体也不会顺着端盖缝隙流进端口造成针脚短路；端盖的开合位置做了减薄处理，形成类似活页的弯曲结构，反复开合上千次也不会出现断裂，满足车间高频使用的寿命要求。
