内径测量专用滚轮式百分表检具结构

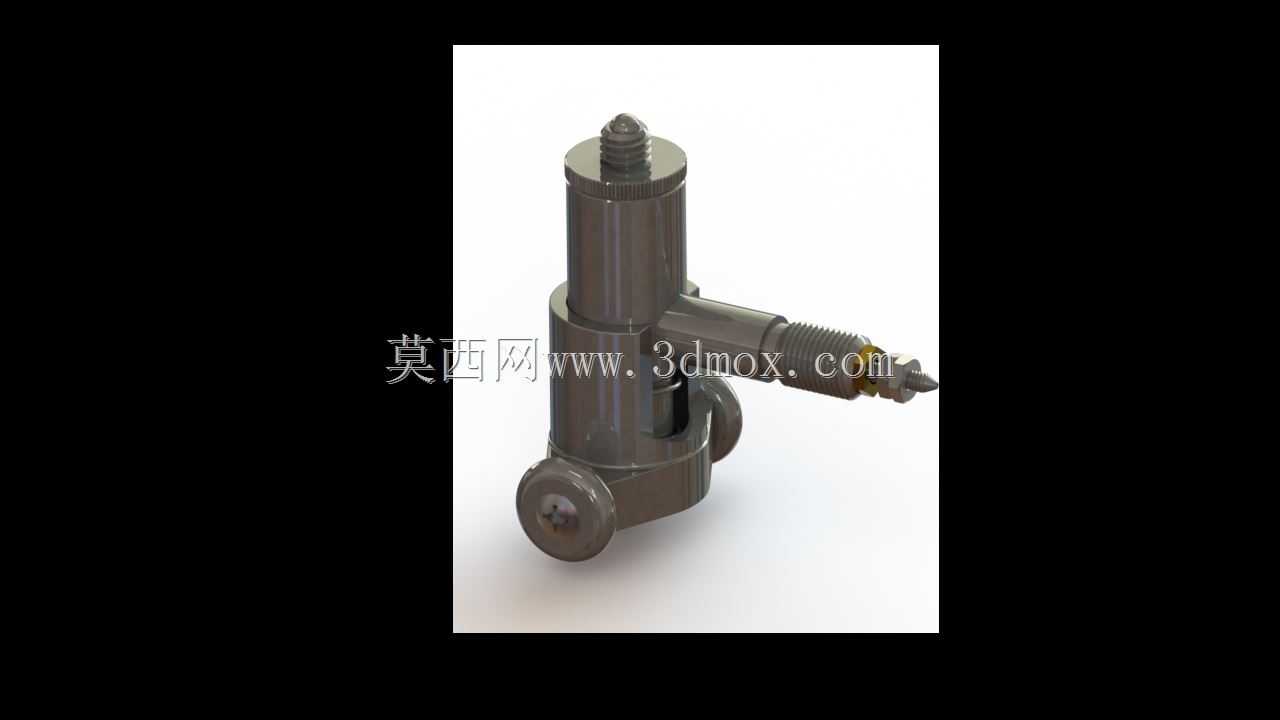

　　在机械加工车间的工序间检测环节，深孔、台阶孔的内径尺寸快速复核一直是现场质检的高频需求，常规内径千分尺受测量力不稳定、找正难度大的影响，批量检测时效率偏低，而这款滚轮式内径测量检具，正是针对这类场景优化的接触式测量工装。整套结构以百分表的位移传感为核心，主体采用立式导向柱搭配横向测杆的布局，底部两个对称布置的硬质合金滚轮作为定位基准，测量时滚轮沿孔壁周向滚动，既能避免测头刮伤已加工的内孔表面，又能快速找正孔的直径方向，无需反复调整测头角度，适配车削、镗削加工后的通孔、盲孔内径快速比对测量，在轴承座内孔、液压阀块安装孔、发动机缸体缸套孔的工序抽检场景中，能将单孔测量时间压缩至常规内径千分尺的三分之一。

　　从结构设计逻辑来看，这套检具没有采用传统内径百分表的可换测头结构，而是将固定定位点改为滚轮式接触，导向柱内部设置复位弹簧，为测头提供恒定的测量力，避免人工操作时按压力度不同带来的测量误差；横向伸出的测杆端部为硬质合金测头，与底部两个滚轮的中心连线处于同一直线，测量时三个接触点形成稳定的三点定位，测头的位移量通过内部传动杆传递至顶部安装的百分表测头，直接读取孔径与标准环规的偏差值，无需换算即可快速判断尺寸是否在公差带范围内。安装边界方面，导向柱的直径根据测量量程做了适配，常规量程段的导向柱直径不超过20mm，可伸入直径30mm以上的内孔完成测量，横向测杆的伸出长度可根据测量深度做微调，最大测量深度可达150mm，覆盖绝大多数常规机械零件的内孔测量需求；顶部的百分表安装座采用标准8mm夹持孔，可适配市面上绝大多数量程0-3mm、0-5mm的机械式百分表与数显百分表，无需额外定制转接件，现场更换十分便捷。

　　在实际使用中，这类检具通常会配合对应尺寸的标准环规做零位校准，校准时将检具伸入标准环规内，摆动检具找到百分表的最小示值点后将表盘归零，再伸入被测工件内孔，同样找到最小示值点，读取的偏差值即为被测孔径与标准尺寸的差值，配合滚轮的滚动导向，检测人员单手即可完成操作，在流水线旁的批量零件检测场景中，能大幅降低质检人员的操作强度。结构细节上，所有与工件接触的滚轮、测头都采用硬质合金材质，硬度可达HRA90以上，长期接触钢件、铸铁件的加工表面也不会出现过快磨损，保证测量精度的长期稳定性；导向柱与测杆的配合面采用研磨加工，配合间隙控制在0.005mm以内，避免传动过程中的间隙带来的示值误差；复位弹簧的刚度经过匹配，测量力稳定在1-1.5N之间，既不会因测量力过大导致薄壁零件变形，也不会因测量力过小出现测头接触不实的跳表现象。

　　针对部分带径向油孔、键槽的内孔测量场景，滚轮的宽度设计为5mm，可顺利跨过宽度不超过3mm的槽孔，不会出现测头卡入槽内导致的测量失效，适配液压元件、传动零件的复杂内孔检测需求。整套结构没有复杂的传动机构，零件加工难度低，常规的车削、铣削、磨削工序即可完成全部零件的加工，后期维护仅需定期清理滚轮与测头表面的切屑、油污，在导向柱配合面涂抹少量润滑脂即可长期保持测量精度，十分适合车间现场的恶劣使用环境。
