带散热结构的电源变压器结构设计

　　在工业低压配电、小型工控设备供电、嵌入式电控模块的电源转换场景里，这类带集成散热结构的电源变压器是核心的电压转换部件，区别于传统开放式绕线变压器，它的结构设计直接决定了长时间负载运行下的温升控制、安装适配性以及接线可靠性。从实际工程应用的角度看，这类变压器常被用在控制柜内部空间紧凑、负载持续率较高的场合，比如小型自动化设备的控制回路供电、工控板卡的电压转换、低压照明回路的隔离变压，很多时候设备内部没有额外预留散热风扇的安装位置，就需要变压器自身的结构具备足够的被动散热能力，这也是这款产品在结构设计上最核心的考量点。

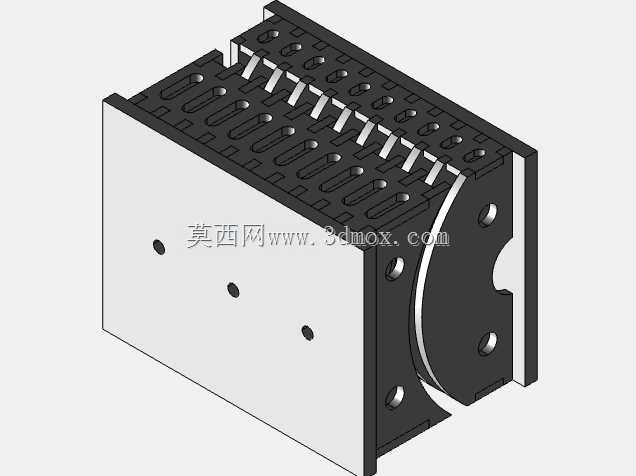

　　看这款变压器的主体结构，外壳采用了金属围框加侧面散热格栅的设计，顶部排布的多组平行散热鳍片直接和内部绕线组的导热骨架贴合，能把绕组工作时产生的铜损、铁损热量快速传导到外壳表面，通过鳍片增大和空气的接触面积，实现无风扇状态下的自然对流散热，避免长时间满负载运行时内部绝缘层因为高温加速老化，延长器件的实际使用寿命。侧面的安装板上预留了三个等距排布的固定孔位，孔位的间距和孔径按照常规低压电气元件的安装规范设计，既可以通过螺栓直接固定在设备的金属安装板上，也能适配标准DIN导轨的安装卡扣扩展，不需要额外定制安装支架，能减少现场装配的加工工作量。接线端采用了直插式引脚排布，引脚的间距符合PCB板载安装或者端子台接线的安全间距要求，避免高压侧和低压侧引脚之间出现爬电距离不足的问题，引脚根部做了加宽的应力释放结构，在焊接或者接线拧动的时候不会出现引脚根部断裂、绕组引线被扯断的问题。

　　在设计思路上，这款结构没有采用传统变压器外露绕线的形式，而是把整个绕组封装在金属外壳内部，一方面是能在多粉尘、有少量切削液飞溅的车间设备环境里，阻挡粉尘、金属碎屑落到绕组缝隙里造成绝缘下降，另一方面金属外壳本身也能起到电磁屏蔽的作用，减少变压器工作时的漏磁对周边传感器、控制板卡的信号干扰，这在有高精度信号采集的设备里是很重要的设计细节。外壳侧面的弧形缺口是专门预留的接线避让空间，当变压器贴装在电控箱侧壁的时候，这个位置刚好能留出接线端子的操作空间，不用在箱体上额外开避让槽，也能避免接线的时候导线外皮被外壳棱角磨破造成短路隐患。

　　从安装边界的尺寸适配来看，这款变压器的整体外形方正，没有突出的不规则结构，在做电控箱内部布局的时候，能很方便地和断路器、开关电源、端子排等标准电气元件排布在同一安装平面，不会因为外形异形浪费柜内安装空间。顶部的散热鳍片高度控制在合理范围内，不会和柜内的走线槽、上层安装板产生干涉，鳍片之间的槽道方向顺着空气自然对流的方向设计，也就是竖直方向排布，当设备内部空气受热上升的时候，能顺着鳍片槽道形成稳定的散热气流，不会出现气流滞止的散热死区。外壳的拼接处采用了折边咬合的结构，不用额外打胶密封就能实现不错的结构强度，同时在后期需要维护检修的时候，也能方便拆开外壳检查内部绕组的状态，不用破坏性拆解。

　　实际选型使用的时候，这种结构的变压器相比同功率的开放式变压器，持续负载能力能提升15%左右，因为散热效率更高，温升更低，在环境温度40摄氏度的工况下也能长时间满功率运行，不会出现过热保护或者绝缘提前失效的问题。引脚的排布顺序按照行业通用的输入输出侧定义设计，替换同规格老型号产品的时候不用重新改接线定义，能直接替换安装，减少设备改型的设计工作量。安装孔的位置精度控制在合理公差范围内，批量安装的时候不会出现孔位对不上需要重新扩孔的问题，适合自动化装配线的批量组装作业。另外外壳的金属表面做了氧化发黑处理，既能防锈耐腐蚀，在潮湿的车间环境里也不会出现外壳生锈掉屑的问题，不会因为锈屑掉落到其他电气元件上造成短路故障，整体的结构设计完全围绕工业现场的实际使用痛点展开，没有多余的装饰性结构，每一处外形设计都对应实际使用中的功能需求。
