电源变压器安装固定折弯金属支架

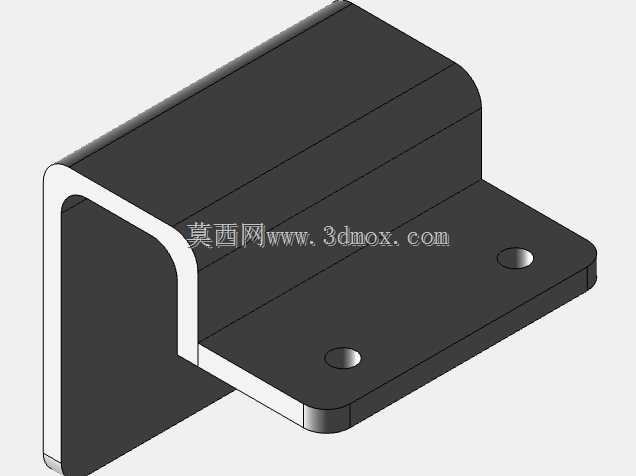

　　这款折弯成型的金属支架，是小型电源变压器装配环节里常用的安装固定构件，日常在低压配电控制箱、小型工业电源模块、嵌入式设备内置供电单元的装配场景中十分常见，核心作用是为绕制完成的变压器铁芯绕组组件提供可靠的承载支撑，同时通过带安装孔的底板将整个变压器单元固定在设备壳体、安装梁或者PCB基板的预设位置上，避免设备运输、运行过程中变压器出现移位、振动松脱，甚至拉扯接线端子导致供电故障的问题。

　　从结构设计逻辑来看，整个支架采用单块金属板材经折弯工艺一体成型，没有额外的焊接拼接工序，这种设计首先能减少加工环节的装配误差，保证支架各面的形位公差满足装配要求，同时一体结构的抗振动、抗疲劳性能更优，长期在设备运行的微振动环境下也不会出现焊缝开裂的问题。支架的垂直立壁用于贴合变压器铁芯的侧安装面，两者之间可以通过粘接、卡扣或者额外的紧固件完成连接，立壁的折弯圆角经过工艺优化，既不会因为圆角过小导致折弯处应力集中出现板材开裂，也不会因为圆角过大占用额外的装配空间，影响变压器与周边元器件的安全距离。

　　底部的安装法兰边向外延伸，两个对称布置的安装孔可以适配常用的十字盘头螺丝或者内六角圆柱头螺丝，安装孔的孔径预留了合理的装配公差，即使设备安装面的孔位存在少量加工偏差，也能顺利完成螺丝穿装固定，不会出现孔位对不上无法装配的情况。法兰边的边缘做了圆角钝化处理，避免装配过程中锋利的板材边缘划伤操作人员的手部，也不会划破设备内部的线束绝缘层，降低内部短路的风险。

　　在实际选型使用时，需要重点关注支架的立壁高度与底板宽度的匹配关系，立壁高度要适配所安装变压器的铁芯高度，保证变压器安装后重心落在底板的支撑范围内，不会出现重心偏置导致固定螺丝受力不均的问题；底板的安装孔中心距要和设备安装面的预设孔位保持一致，避免现场二次打孔修改。支架的板材厚度通常根据承载的变压器重量选择，针对几十瓦的小型电源变压器，常规厚度的冷轧钢板即可满足强度要求，表面做发黑或者镀锌处理，提升防锈抗腐蚀能力，适配工业设备内部的复杂使用环境。

　　从三维建模的角度来看，这类支架的建模过程需要重点把控折弯系数的设置，不同厚度的板材对应不同的折弯扣除值，只有参数设置准确，加工出来的支架实际尺寸才能和设计值保持一致，避免出现折弯后立壁高度超差、安装孔位偏移的问题。建模时还要注意安装孔的位置要距离折弯边保留足够的距离，避免折弯加工时孔位出现拉扯变形，影响后续螺丝的装配顺畅度。这类支架虽然结构简单，但却是电源变压器装配中不可或缺的基础构件，结构设计的合理性直接影响整个供电单元的装配效率和长期运行可靠性，设计时需要结合实际安装场景的空间边界、固定受力需求综合调整各部分尺寸，不能照搬通用参数直接套用。
