不锈钢方形水浴保温加热箱体结构

　　做商用餐饮设备结构设计快十年，这类方形不锈钢水浴保温箱体的建模逻辑，和常规钣金壳体差异不小，核心要兼顾热传导效率、密封可靠性与日常使用的抗形变能力。先从实际应用场景说，这类设备大多出现在连锁餐饮后厨、自助取餐线、中央厨房分餐区，核心用途是通过恒定水温传导热量，让盛放在槽内的餐盆持续保持在适口的食用温度，避免餐食长时间放置降温影响口感，同时不会像直热式加热那样出现局部焦糊、食材干结的问题。

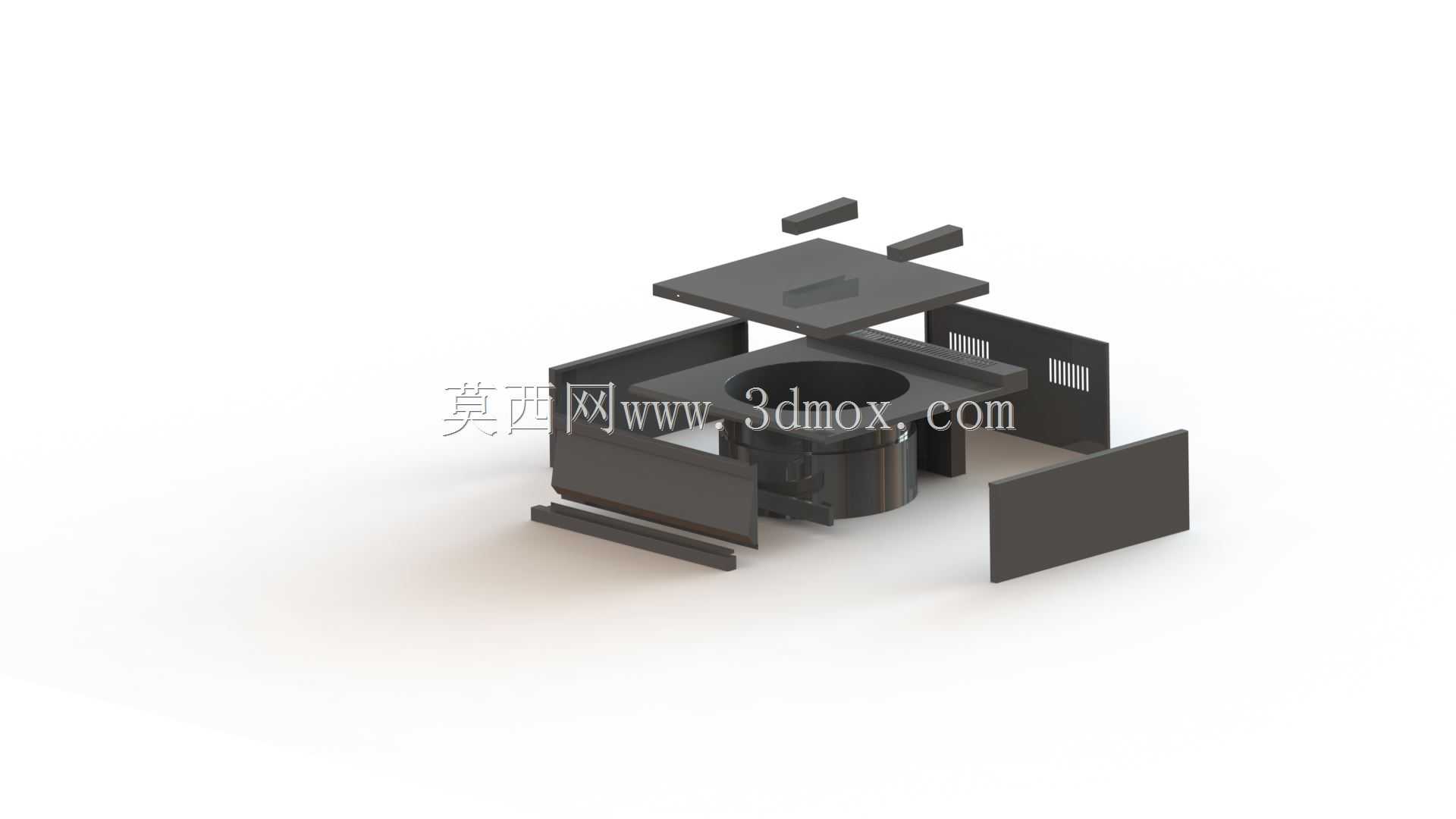

　　建模时最先敲定的是安装边界尺寸，这类设备大多要嵌入操作台台面预留空位，或是直接作为台置设备摆放，所以外轮廓的长宽尺寸要匹配常规商用操作台的进深，常规款的宽度控制在600mm以内，进深不超500mm，高度含顶部盖板凸起不超350mm，底部预留20mm的支脚间隙，一方面方便台面清洁时的污水导流，另一方面避免箱体底部直接和冷台面接触，减少不必要的热损耗。箱体侧壁采用双层不锈钢板折弯结构，中间预留20mm的填充层，用来注入聚氨酯发泡保温材料，这部分的结构间隙在建模时必须精准留足，间隙过小会导致保温层填充不密实，设备运行时外壁温度过高，既增加能耗也容易造成操作人员烫伤；间隙过大则会压缩内部水浴槽的有效容积，降低可容纳的餐盆数量。

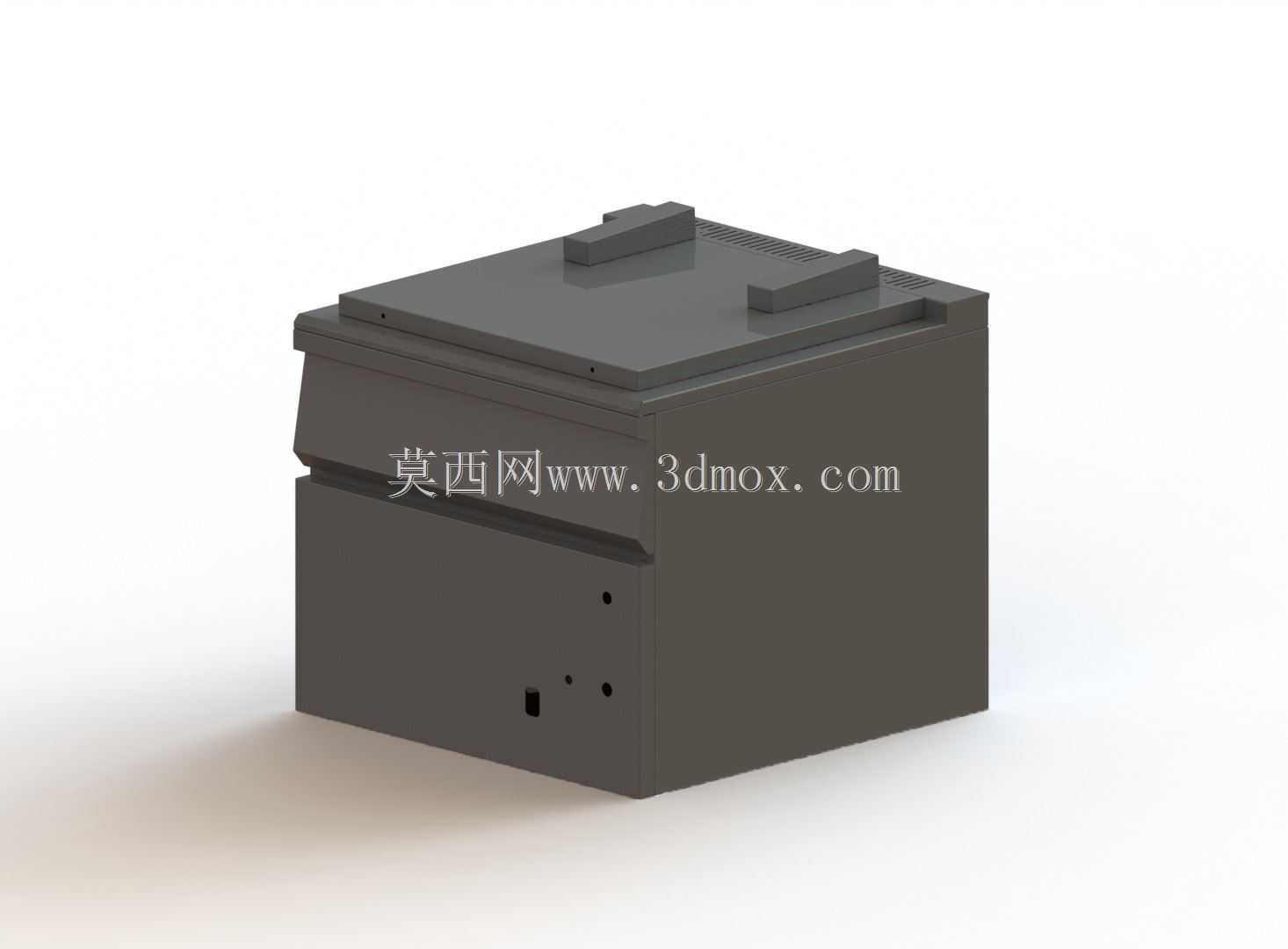

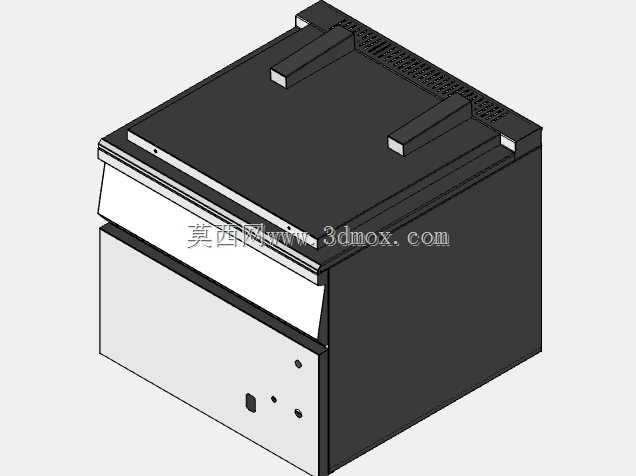

　　顶部盖板的设计是整个结构的重点，盖板上设置的两个凸起限位块，是为了叠放设备或是放置备用餐盆时起到防滑定位作用，避免物品滑落；盖板和箱体接触的位置做了一圈折弯翻边，翻边内侧预留密封胶条的安装槽，胶条选用耐温100℃的硅橡胶材质，建模时要考虑胶条的压缩量，通常预留30%的压缩空间，保证盖板闭合后能完全阻隔槽内水蒸气溢出，减少热量流失的同时避免冷凝水滴落到台面上。箱体侧壁靠近底部的位置预留了三个不同功能的开孔，位置最低的是排水孔，用来定期更换槽内的存水，孔径设置在20mm，匹配常规的排水软管接头；稍高一点的是水位检测孔，用来安装浮球式水位传感器，当槽内水位低于加热管安全高度时自动切断加热电源，避免干烧引发安全隐患；最上方的是溢水孔，当加水过量时多余的水会从这个孔排出，避免水满溢出浸泡台面电路。

　　水浴槽的内部转角全部做R10的圆角过渡，一方面是方便日常清洁，避免直角位置残留食物残渣滋生细菌，另一方面圆角结构能减少钣金折弯时的应力集中，提升槽体的结构强度，长期承受水温变化带来的热胀冷缩也不会出现焊缝开裂的问题。加热组件的安装位置隐藏在槽体底部的夹层里，建模时要预留加热管、温控探头的安装固定位，固定位采用翻边攻丝的结构，不需要额外焊接螺母，减少焊接变形对槽体平整度的影响。箱体的外部焊缝全部做打磨抛光处理，表面做拉丝纹理，既提升耐腐蚀性，日常使用中产生的轻微划痕也不会太明显，适配商用厨房高频次清洁的使用环境。

　　很多新手建模时容易忽略的是箱体的形变余量，不锈钢板在持续受热的情况下会产生轻微的延展，所以槽体的侧壁不能做成完全平直的结构，要预留0.5°的拔模斜度，一方面方便生产时的脱模工序，另一方面长期热胀冷缩也不会出现侧壁鼓包变形的问题。底部的支撑脚采用可调式结构，建模时预留M10的调节螺杆安装位，安装时可以根据台面的平整度调整高度，保证箱体处于水平状态，避免槽内水位倾斜导致局部加热管露出水面。整个箱体的所有棱边都做了R2的圆角倒钝处理，没有尖锐的边角，避免操作人员在搬运、清洁过程中被划伤，符合商用餐饮设备的安全设计规范。
