带安装座斜齿圆柱齿轮传动构件

　　这款带集成安装座的斜齿圆柱齿轮构件，主要应用在中小功率的动力传递场景中，常见于小型自动化输送线的动力端、精密机床的进给传动单元、小型包装设备的同步传动机构，也可适配部分手持电动工具的减速输出段，替代传统分体式齿轮与安装座的组合结构，减少装配环节的累计误差。从功能特性来看，斜齿的齿形设计相比直齿圆柱齿轮，啮合过程中是逐步进入接触再逐步脱离，传动过程的冲击载荷更小，运行噪音更低，重合度更高，单齿承受的载荷相对更小，能在同等模数齿数下传递更大的扭矩，适合中高速、需要平稳传动的工况。

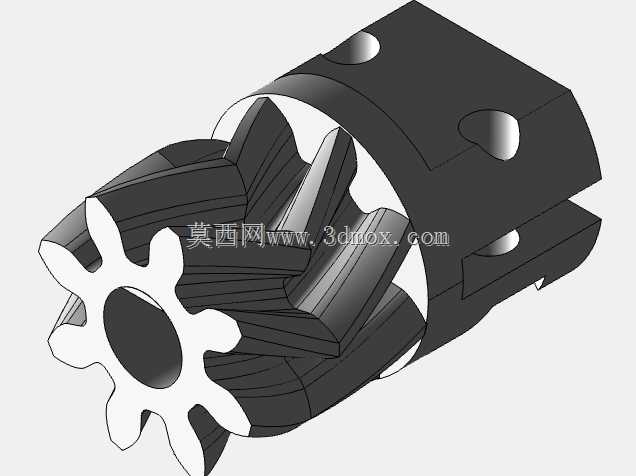

　　集成式的安装座直接和齿轮基体加工为一体，座体上预留的两个沉头安装孔，可直接通过内六角螺栓固定在设备的安装基板上，不需要额外加工齿轮的支撑轴承座安装位，也省去了齿轮与支座的装配找正环节，能有效缩短设备装配的调校周期。设计思路上，这款构件没有采用传统齿轮与支座分体加工再装配的方案，而是将支撑座与齿轮的轮毂部分做一体化结构设计，轮毂内孔设计为D型切边孔，可直接与配套的D型输出轴配合，不需要额外加工键槽，靠轴与孔的型面配合传递扭矩，避免了键连接带来的应力集中问题，也简化了配套轴的加工工序。安装座的侧面设计有轴向开槽，锁紧螺栓可穿过开槽位置的预留孔，在齿轮与轴装配到位后收紧开槽，抱紧配套轴，防止齿轮在正反转切换过程中出现轴向窜动与周向打滑。

　　从安装边界来看，齿轮部分的齿顶圆直径与安装座的外径做了差异化设计，安装座的外径大于齿顶圆直径，装配时安装座的端面可直接贴合设备的安装基准面，不需要额外加装轴向定位挡圈，齿轮的轴向定位直接由安装座端面与轴肩配合完成，轴向尺寸链更短，定位精度更高。齿部的螺旋角经过优化，在保证啮合重合度的前提下，尽可能降低轴向分力，减少配套支撑轴承的轴向载荷，延长轴承的使用寿命。安装孔的孔位间距按照常规小型传动单元的安装孔距标准设计，可直接替换同安装尺寸的传统分体式齿轮组件，不需要对原有设备的安装基板做二次加工，适配性较强。

　　实际应用中，这类一体化齿轮构件在需要频繁正反转的传动场景下优势更明显，传统分体式结构在正反转冲击下，容易出现齿轮与支座连接螺栓松动、齿轮与轴配合打滑的问题，一体化结构消除了连接界面的间隙，传动刚性更好，正反转的回程间隙更小，能满足部分需要精确定位的进给传动需求。齿部的加工精度可满足中等精度传动的要求，齿面经过硬化处理，耐磨性能较好，在额定载荷下的使用寿命能满足常规工业设备的使用周期要求。安装座的开槽宽度经过计算，在锁紧螺栓达到额定锁紧力矩时，内孔的收缩量既能保证抱紧轴的摩擦力足够传递额定扭矩，又不会因为收缩量过大导致内孔出现塑性变形，反复拆装也不会影响配合精度。轮毂部分的壁厚经过强度校核，在最大扭矩载荷下不会出现开裂变形，安装座与齿轮轮毂的过渡位置做了圆角处理，减少应力集中，避免交变载荷下过渡位置出现疲劳断裂。
