一体式PD供电转接电路板结构设计

　　板上集成的磁屏蔽功率电感与整流模块，在布局时特意做了高低位错层排布，最高的元件是输入端的滤波电感，整体高度控制在12mm以内，不会和上层叠装的控制板产生物理干涉，侧边伸出的4pin直插排针采用2.54mm标准间距，引脚长度做了截短处理，插装后露出板体背面的长度不超过1.5mm，避免焊接后引脚尖端触碰设备金属外壳造成短路风险。从实际应用场景来看，这类集成PD板主要替代传统分体式的PD诱骗模块、降压模块、滤波模块的组合方案，以往做小型移动机器人供电改造时，需要分别采购三个独立模块通过杜邦线飞线连接，不仅走线杂乱容易受电机运转的电磁干扰，还经常出现接插件松脱导致的供电中断问题，这款一体式板卡把诱骗芯片、同步整流电路、EMI滤波电路全部集成在同一块PCB上，输入端直接兼容Type-C接口的PD3.0协议供电，输出端可直接给舵机、主控板、小型传感器提供稳定的5V/9V直流供电，省去了外部接线的工序。这款一体式PD板的结构设计，核心围绕小型化机器人、桌面级智能硬件的紧凑供电需求展开，在做结构堆叠时首先考虑的是狭小舱体内的安装适配性，板体采用FR-4基材做沉金工艺处理，边缘预留的两个φ3.2mm安装孔位，中心距严格匹配常用舵机控制板、小型驱动模组的安装孔位标准，可直接通过M3铜柱固定在设备主舱的侧壁或者层叠支架上，不需要额外做转接支架加工，能有效压缩整机内部的走线空间占用。

　　在结构设计细节上，板上的功率元件全部做了贴板焊接处理，大体积的电解电容采用卧式贴装替代传统立式安装，进一步降低板卡整体的重心高度，在设备产生小幅振动的工况下，不会出现元件引脚受力脱焊的问题；板边特意做了0.5mm的圆角处理，避免安装时尖锐边角划伤操作人员或者划破设备内部的线材绝缘层；排针旁边预留的丝印标识清晰标注了每个引脚的电压定义与正负极方向，组装时不需要对照原理图就能快速完成接线，降低生产组装的出错概率。

　　安装边界方面，板体整体外形尺寸控制在30mm25mm的矩形范围内，除了两个固定安装孔之外，板体其余区域没有突出的结构件，在舱体内布局时只需要预留32mm27mm的平面安装空间，上方预留3mm的散热间隙即可满足长时间满负载运行的散热需求，不需要额外加装散热片，板上的功率元件工作时的温升控制在25K以内，在密闭的小型设备舱体内也不会出现过热保护的情况。电路布局时特意将高压输入回路和低压输出回路做了物理分隔，两个回路之间的爬电距离满足安规要求，输入端的TVS管紧贴Type-C输入焊盘放置，能快速吸收插拔时的浪涌电压，避免后端的主控芯片被浪涌击穿；板上预留的状态指示灯位置做了沉台设计，指示灯发光面和板体表面齐平，安装在设备外壳内部时，指示灯的光线可以透过外壳上的φ2mm导光孔透出，不需要额外加装导光柱就能直观看到供电状态。

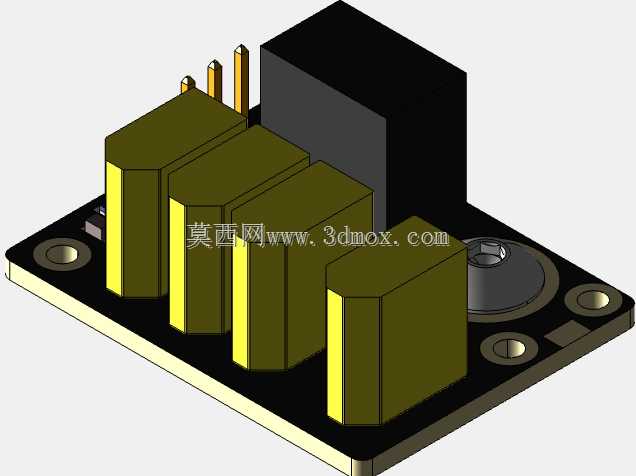

　　从结构建模的角度来看，这款板卡的三维模型完整还原了每个元件的实际外形尺寸与安装位置，包括排针的倒角、电感的磁芯接缝、安装孔的沉头深度都做了1:1还原，在做整机结构装配校验时，可以直接导入模型做干涉检查，不需要再单独对每个电子元件做建模测绘，能大幅缩短小型智能硬件的结构开发周期，尤其是在做层叠式板卡布局设计时，可以直接参考这个模型的元件高度排布来调整上下层板卡的间距，避免后期打样后出现元件顶壳、干涉的问题。
