北醒TF350激光雷达传感装置三维结构

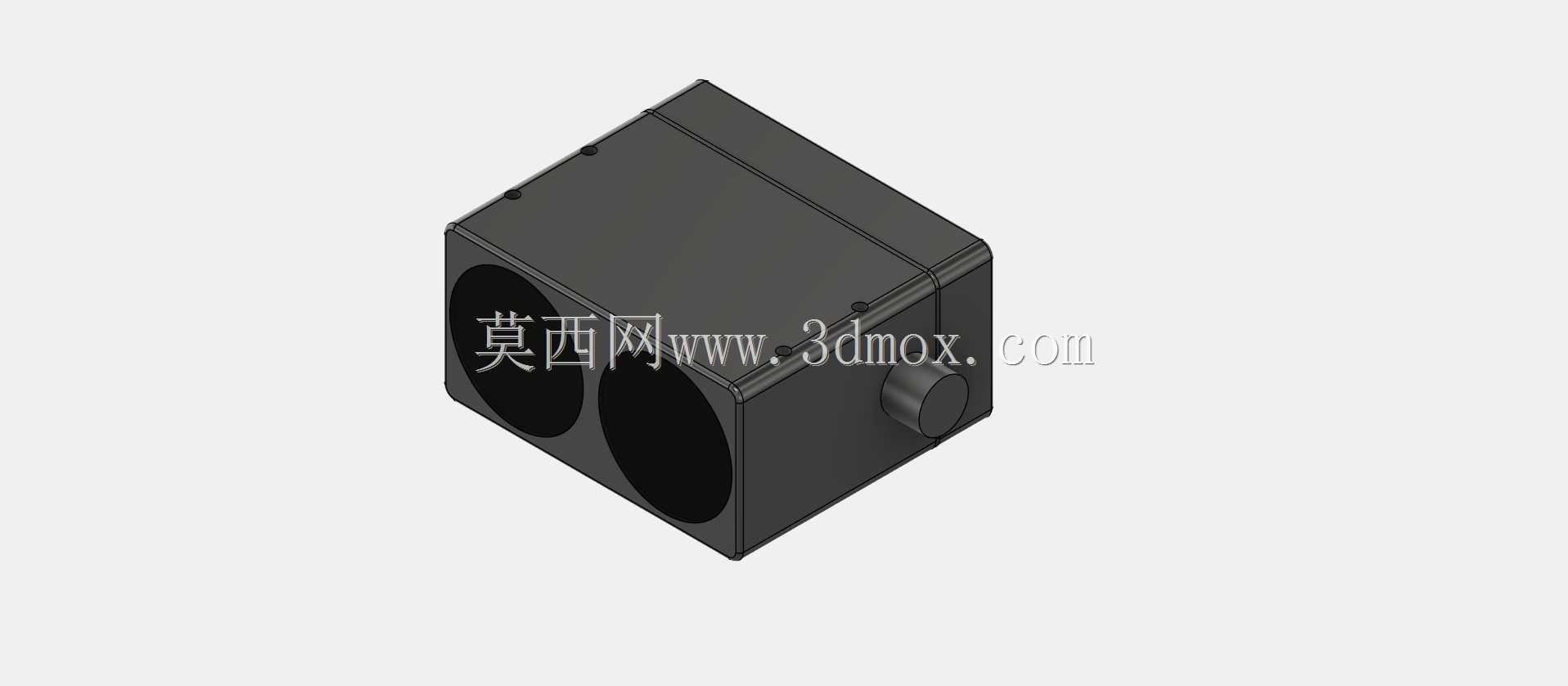

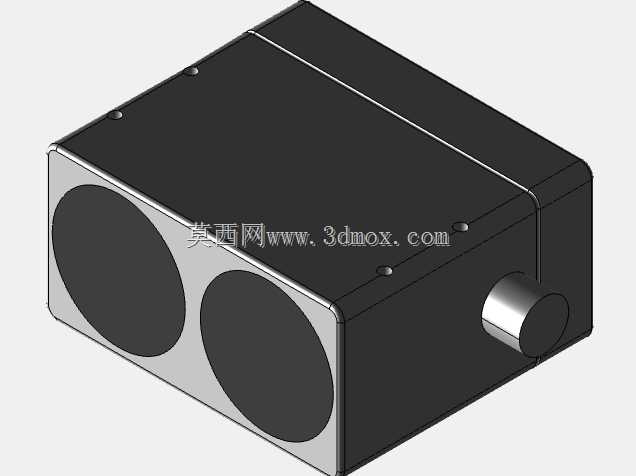

　　在工业自动化产线的物料定位、AGV小车的路径避障、智慧仓储的堆垛轮廓扫描、户外巡检机器人的障碍物识别场景中，激光雷达传感装置都是核心的环境感知硬件，北醒TF350这款测距类传感装置的三维结构，完全围绕实际工况的安装与使用需求展开设计。从结构外形来看，整体采用近似立方体的封闭壳体设计，主体外壳做了一体化的遮光处理，前端预留两个圆形光学窗口，分别对应激光发射与接收模组的安装位，侧面突出的圆柱形结构为设备的电气接口端，可直接对接航插线缆完成供电与数据传输，这种布局能最大程度减少光学路径上的结构遮挡，同时避免接线端与前端探测方向产生干涉。做结构设计时，首先要考虑的是光学模组的安装同轴度要求，壳体内部预留了两个独立的模组安装腔，腔体内壁做了阶梯式定位止口，装配时可直接将发射、接收透镜模组卡入止口位置，不需要额外调整光轴角度，能有效降低产线装配的调校成本；壳体的拼接面采用了止口搭接结构，配合密封胶条可达到基础的防尘防水等级，适配车间多尘、轻微凝露的常规工业环境，不需要额外加装防护外罩即可直接使用。

　　安装边界方面，立方体结构的四个边角位置预留了内凹的安装孔位，支持正面锁付、侧面锁付两种安装方式，安装孔的孔距按照工业传感设备的通用安装规范设计，可直接兼容市面上多数传感设备安装支架的孔位，不需要单独定制转接板；设备整体的外轮廓尺寸控制紧凑，不会占用过多安装空间，在AGV小车这类对安装空间有严格限制的移动设备上，也能找到合适的安装位置，不会和车体上的其他机械结构产生运动干涉。

　　从功能实现的结构匹配来看，前端两个光学窗口的间距经过测算，刚好匹配TF350的测距量程对应的基线长度，既保证了远距离测距的精度，又不会因为基线过长导致设备整体宽度超标；侧面的接口位置做了凸起的防护沿，当线缆插接完成后，防护沿可以遮挡接口与线缆的连接缝隙，避免车间内的切削液、灰尘顺着线缆缝隙进入设备内部，提升设备在复杂工况下的运行稳定性。在实际选型应用中，这款传感装置可直接集成到自动化设备的感知系统中，不需要对原有设备的机械结构做大幅改动，结构设计上预留的定位基准面，可帮助现场安装人员快速校准设备的探测角度，将探测面的水平、垂直角度误差控制在允许范围内，减少现场调试的工作量。

　　壳体的材质选用兼顾了散热与结构强度，外壳采用改性ABS材质注塑成型，表面做哑光磨砂处理，既可以避免环境光线在壳体表面产生反光干扰光学模组的正常工作，也能在设备受到轻微磕碰时不会出现外壳开裂的情况，适配工业现场常见的轻微碰撞场景。内部的电路板安装位设置了多层支撑筋，可将主控板、激光驱动板分层固定，避免不同电路板之间产生电磁干扰，同时支撑筋的高度经过精确计算，保证电路板上的元器件和壳体内壁之间预留足够的散热间隙，设备长时间连续工作时，产生的热量可通过壳体表面自然散出，不需要额外加装散热风扇，进一步提升了设备的整体可靠性，减少了故障点。
