VAZ2110车型配套燃油油位检测传感装置

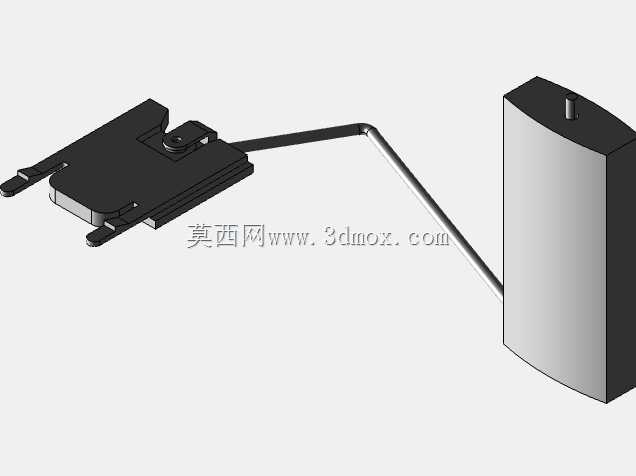

　　在乘用车辆燃油供给系统的配套零部件开发中，油位传感装置是直接关联驾乘人员油量判断、行驶里程预估的核心感知部件，本次建模的VAZ车型配套油位传感器，完全适配VAZ2110车型的燃油箱安装空间，从实车装配边界出发完成全结构三维复刻。从实际装车场景来看，该类传感器长期浸没在车用汽油环境中，需要兼顾浮子升降的顺滑性、信号输出的稳定性，以及长期浸泡下的结构抗腐蚀能力，建模过程中完全还原了实件的安装固定卡扣结构，该卡扣直接卡接在燃油箱顶部预设的安装位上，不需要额外的紧固件辅助，装配时只需要对准卡槽按压到位即可完成固定，大幅降低售后维修更换的操作难度。

　　传感臂的弯折角度是整个设计的核心参数，建模时严格按照实车油箱的内部纵深、浮子的升降行程调整臂长与弯折曲率，确保当油箱处于满油状态时，浮子抬升到最高位置不会触碰油箱上壁，当油箱燃油耗尽时，浮子下落至最低位置也不会卡滞在油箱底部的凹陷结构中，全程滑动无干涉。浮子部分采用耐油发泡材质的等效结构建模，密度参数匹配实际车用浮子的浮力特性，确保在不同标号汽油中都能稳定浮于油面，不会因燃油成分差异出现浮子下沉、信号失准的问题。信号输出端的接插件结构完全还原原车的针脚定义与卡扣锁止结构，装配时对准接口插入后会自动锁止，避免车辆行驶过程中颠簸震动导致接插件松脱、油位信号中断的问题。

　　从结构设计逻辑来看，整个传感单元没有冗余的结构部件，安装基座的加强筋布局完全匹配受力需求，在卡扣受力点、传感臂转轴位置都做了局部加厚处理，避免长期使用后出现基座开裂、转轴松旷的问题。传感臂采用金属薄壁杆结构，在保证结构强度的前提下尽可能降低自身重量，减少浮子升降过程中的阻力，让油位变化的信号反馈更灵敏，不会出现油位已经下降但浮子卡滞不动、仪表盘油表指针滞后的情况。在实际维修场景中，这类传感器属于易损部件，长期浸泡在燃油中可能出现浮子渗油、传感臂卡滞、触点磨损等问题，精准的三维模型可以帮助配件生产厂商快速开模复刻，也能帮助维修人员提前预判安装过程中的干涉点，不需要反复拆卸油箱试装。

　　建模过程中对安装基座的密封面结构做了精准还原，该密封面配合橡胶密封圈可以完全隔绝油箱内的燃油蒸汽溢出，避免车内出现燃油异味，密封槽的深度、宽度都严格匹配原车密封圈的线径，压缩量控制在合理区间，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足出现密封不严的问题。整个装置的所有活动部件都做了运动间隙的预留，转轴位置的配合间隙按照实际使用需求设定，既不会因为间隙过大出现传感臂晃动、信号跳变，也不会因为间隙过小出现低温下转轴卡滞的问题。对于汽车后市场配件开发而言，这类精准的三维结构可以大幅缩短配件开发的周期，不需要反复对实车进行扫描测绘，直接基于模型调整生产工艺即可完成合格配件的生产，同时也能帮助院校相关专业的学生理解车用燃油液位传感器的实际结构与工作原理，掌握汽车供油系统零部件的设计逻辑。
